Te trzy pojęcia pojawiają się wszędzie tam, gdzie prąd przemienny zasila silniki, transformatory, falowniki czy zwykłe zasilacze impulsowe. Ja rozbijam ten temat na proste części, bo dopiero wtedy widać, dlaczego jedna część energii naprawdę wykonuje pracę, druga wspiera tworzenie pól magnetycznych i elektrycznych, a trzecia opisuje obciążenie źródła oraz przewodów. Dzięki temu łatwiej zrozumieć pomiary, rachunki i dobór urządzeń, zwłaszcza w instalacjach domowych, firmowych i fotowoltaicznych.
Najkrócej rzecz ujmując, jedna moc pracuje, druga wspiera pole, a trzecia pokazuje obciążenie sieci
- Moc czynna P zamienia się w pracę, ciepło albo światło i mierzy się ją w watach.
- Moc bierna Q nie daje bezpośredniego efektu użytkowego, ale jest potrzebna w urządzeniach z cewkami i kondensatorami.
- Moc pozorna S pokazuje, jak duże obciążenie musi przenieść sieć, przewód i transformator.
- Najważniejsza zależność to S² = P² + Q² oraz cos φ = P/S.
- Im niższy współczynnik mocy, tym większy prąd przy tej samej mocy czynnej.
Najpierw uporządkujmy, co oznacza każda z tych mocy
| Wielkość | Symbol | Jednostka | Co opisuje | Praktyczny przykład |
|---|---|---|---|---|
| Moc czynna | P | W, kW | Część energii, która zamienia się w pracę, ciepło lub światło | Czajnik, grzałka, obciążony silnik |
| Moc bierna | Q | var, kvar | Część związana z wytwarzaniem i podtrzymaniem pól elektrycznych oraz magnetycznych | Silnik, transformator, dławik, część zasilaczy |
| Moc pozorna | S | VA, kVA | Całkowite obciążenie, jakie „widzi” źródło i instalacja | Parametr zasilacza, falownika, transformatora |
Najprościej: jeśli urządzenie grzeje, świeci albo obraca wał, widzisz przede wszystkim moc czynną. Jeśli musi wytworzyć pole magnetyczne lub elektryczne, pojawia się także moc bierna. A moc pozorna mówi mi, jak duży prąd i jak duże wymagania musi udźwignąć sieć, nawet wtedy, gdy tylko część energii zamienia się w użyteczną pracę.
W praktyce największy błąd polega na tym, że ktoś próbuje dodawać P i Q zwykłym rachunkiem. To nie działa, bo te wielkości są ze sobą powiązane geometrycznie, a nie arytmetycznie. Gdy to się uporządkuje, łatwiej zrozumieć, co dzieje się w samym obwodzie prądu przemiennego.
Jak te wielkości zachowują się w obwodzie prądu przemiennego
Najczytelniej widać to na trzech klasycznych przypadkach. Właśnie one tłumaczą, skąd biorą się różnice między mocą czynną, bierną i pozorną.
Obwód rezystancyjny
W obwodzie czysto rezystancyjnym napięcie i prąd są zgodne w fazie. Cos φ = 1, Q = 0, a moc pozorna jest równa mocy czynnej. To model grzałki, czajnika albo klasycznej żarówki żarowej. W takim układzie cała dostarczona energia zamienia się niemal od razu w ciepło lub światło.
Obwód indukcyjny
W cewce, silniku albo transformatorze prąd opóźnia się względem napięcia. Część energii jest chwilowo magazynowana w polu magnetycznym, a potem oddawana z powrotem do źródła. Dlatego moc bierna jest tu potrzebna do pracy urządzenia, ale nie daje bezpośredniego efektu użytkowego. Im większa składowa indukcyjna, tym niższy współczynnik mocy.
Przeczytaj również: Ile zarabia inżynier elektryk? Mediana, czynniki i specjalizacje
Obwód pojemnościowy
W kondensatorze sytuacja jest odwrotna: prąd wyprzedza napięcie. Takie zachowanie spotkasz w bateriach kondensatorów, części zasilaczy, długich kablach i niektórych układach elektroniki. W praktyce ważne jest nie tylko to, że pojawia się Q, ale też jej znak, bo źle dobrana kompensacja po prostu pogarsza sytuację.
Ta różnica między rezystorem, cewką i kondensatorem jest kluczowa, bo właśnie ona decyduje o wzorach, jednostkach i pomiarach, które zobaczysz dalej.
Jak je obliczać i nie pomylić jednostek
W podstawowym opisie wystarczą cztery zależności. Trzeba tylko pamiętać, że dotyczą one wartości skutecznych i najczytelniej opisują obwody sinusoidalne. Przy dużej liczbie prostowników, falowników i zasilaczy impulsowych wchodzą dodatkowo harmoniczne, ale to już osobny poziom analizy.
| Wzór | Znaczenie | Co z niego wynika |
|---|---|---|
| P = U · I · cos φ | Moc czynna | Pokazuje część energii zamienianą w pracę |
| Q = U · I · sin φ | Moc bierna | Pokazuje część związaną z polem magnetycznym lub elektrycznym |
| S = U · I | Moc pozorna | Pokazuje całkowite obciążenie źródła |

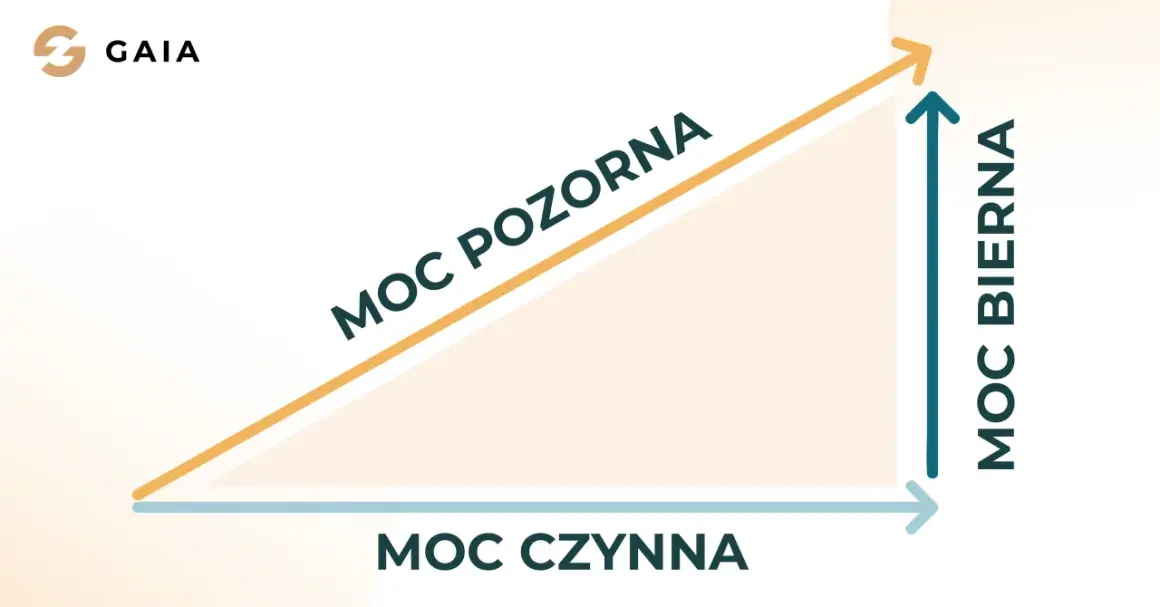

| S² = P² + Q² | Trójkąt mocy | Łączy wszystkie trzy wielkości w jedną zależność geometryczną |
| cos φ = P / S | Współczynnik mocy | Pokazuje, jaka część mocy pozornej jest użyteczna |
Przykład z liczbami porządkuje temat bardzo szybko. Jeśli odbiornik pobiera 5 kW przy cos φ = 0,8, to moc pozorna wynosi 6,25 kVA, a moc bierna około 3,75 kvar. To oznacza, że instalacja musi przenieść więcej prądu, niż sugerowałaby sama moc czynna. Gdy ten sam odbiornik ma cos φ = 0,95, moc pozorna spada do ok. 5,26 kVA, a sieć pracuje lżej.
Najczęstsze pomyłki są banalne, ale kosztowne: mylenie kW z kWh, W z VA, var z kVAr oraz sumowanie P i Q zwykłą dodawaniem. Drugi klasyk to przenoszenie wzoru jednofazowego 1:1 na trójfazę bez sprawdzenia napięć liniowych i fazowych. Dla mnie to zawsze sygnał, że ktoś zna nazwę pojęcia, ale jeszcze nie rozumie fizyki, która za nim stoi.
Gdy wzory zaczynają się zgadzać, pojawia się praktyczne pytanie: dlaczego w ogóle moc bierna ma znaczenie finansowe i kiedy staje się problemem dla sieci.
Kiedy moc bierna zaczyna kosztować realne pieniądze
Sama obecność mocy biernej nie jest błędem. Bez niej nie pracują silniki, transformatory i część elektroniki. Problem zaczyna się wtedy, gdy jej udział jest zbyt duży, bo sieć musi przenieść większy prąd, rosną straty I²R, a przewody i transformatory szybciej się obciążają.
Jak podaje URE, za ponadumowny pobór energii biernej indukcyjnej opłata pojawia się po przekroczeniu 40 proc. energii czynnej, a przy energii biernej pojemnościowej naliczana jest od każdej zarejestrowanej ilości. W praktyce najmocniej odczuwają to firmy i większe obiekty, bo właśnie tam instalacje pracują długo, nierówno i z dużą liczbą odbiorników indukcyjnych.
To dlatego modernizacja hali, biura albo zaplecza technicznego bez analizy mocy biernej potrafi podnieść koszty, nawet jeśli samo zużycie kWh spadło. W tym temacie rachunek za energię potrafi być mylący, jeśli patrzy się tylko na aktywne zużycie i pomija parametry pracy sieci.
Właśnie na tym tle najlepiej widać różnicę między domem, firmą i instalacją fotowoltaiczną.
Co to oznacza w domu, firmie i przy fotowoltaice
Znaczenie tych wielkości zależy od skali instalacji. W domu temat bywa bardziej techniczny niż finansowy, ale w firmie i w systemach z PV wpływa już na dobór urządzeń, parametry przyłączenia i sposób pracy całej instalacji.
| Miejsce | Skąd bierze się moc bierna | Co to oznacza w praktyce | Na co patrzę w pierwszej kolejności |
|---|---|---|---|
| Dom | Pompa ciepła, klimatyzacja, lodówka, zasilacze, długie odcinki przewodów | Zwykle wpływ bardziej techniczny niż rachunkowy | Cos φ urządzeń, parametry falownika, sposób pracy odbiorników |
| Firma lub obiekt | Silniki, sprężarki, wentylacja, UPS, oświetlenie, automatyka | Realne opłaty dystrybucyjne i większe straty | Profil obciążenia, pomiar cos φ, potrzeba kompensacji |
| Fotowoltaika | Falownik, magazyn energii, układ przyłączeniowy | Możliwość regulacji mocy biernej i współczynnika mocy | Ustawienia sterowania, wymagania OSD, zgodność urządzenia |
W instalacji PV szczególnie ważny jest falownik. On nie tylko oddaje moc czynną do sieci, ale zależnie od ustawień może też pracować z mocą bierną. To nie jest wada, tylko funkcja sieciowa, która pomaga utrzymać odpowiednie parametry pracy. Trzeba jednak pamiętać, że nie każdy model ma taki sam zakres regulacji, a źle dobrane ustawienia mogą obniżyć wykorzystanie własnej produkcji energii.
W domu moc bierna zwykle nie jest osobną pozycją na rachunku, ale może wpływać na sprawność całej instalacji. W firmie to już kwestia kosztowa, a przy fotowoltaice dochodzi jeszcze zgodność z wymaganiami operatora i stabilność pracy źródła. Ten sam temat wygląda więc zupełnie inaczej w zależności od miejsca, choć fizyka pozostaje identyczna.
Skoro wiadomo już, gdzie problem się pojawia, warto przejść do tego, jak go ograniczać bez sztucznego komplikowania instalacji.
Jak ograniczyć niekorzystną moc bierną bez przepłacania
W praktyce zaczynam od jednego pytania: czy problem wynika z doboru odbiorników, czy z braku kompensacji. Dopiero potem dobieram rozwiązanie. To ważne, bo sama „bateria kondensatorów” nie jest uniwersalną odpowiedzią na wszystko.
- Sprawdź, jaki charakter ma obciążenie. Obciążenia indukcyjne i pojemnościowe kompensuje się inaczej, więc trzeba wiedzieć, co naprawdę dominuje w instalacji.
- Nie przewymiarowuj urządzeń. Zbyt duży silnik, transformator albo zasilacz często pracuje poza optymalnym punktem i ma gorszy współczynnik mocy.
- W obiektach o zmiennym poborze stosuj kompensację automatyczną. Bateria sterowana krokowo albo aktywny filtr reaguje lepiej niż stały kondensator dobrany „na oko”.
- Po modernizacji zrób pomiar. LED, UPS i falowniki potrafią zmienić charakter instalacji bardziej, niż się zwykle zakłada na etapie projektu.
- Uważaj na nadkompensację. Zbyt duża kompensacja pojemnościowa też szkodzi, bo może pogorszyć parametry sieci i wywołać nowe problemy z rozliczeniem.
W małych instalacjach domowych najczęściej wystarcza mądrzejszy dobór sprzętu i świadome podejście do falownika. W większych obiektach sens ma już analiza profilu obciążenia i dobór układu kompensacji do realnej pracy odbiorników, a nie do samej mocy znamionowej na tabliczce.
Im lepiej rozumiesz, co dzieje się z prądem i napięciem, tym łatwiej uniknąć niepotrzebnych kosztów i nietrafionych decyzji zakupowych. A to w energetyce i fotowoltaice zwykle daje większy efekt niż szybkie, przypadkowe działanie.
Te kilka zasad wystarczy, żeby nie mylić pojęć przy następnym pomiarze
- P to moc czynna, czyli ta część energii, która zamienia się w realną pracę.
- Q to moc bierna, potrzebna do budowy pól w urządzeniach indukcyjnych i pojemnościowych.
- S to moc pozorna, czyli obciążenie całkowite widziane przez źródło i instalację.
- cos φ pokazuje, jak dobrze wykorzystywana jest moc pozorna.
- kW, var i VA to nie są zamienne jednostki, więc nie wolno ich mieszać.
Jeśli patrzę na instalację przez pryzmat tych trzech wielkości, dużo łatwiej ocenić, czy problemem jest sam dobór odbiorników, brak kompensacji, czy po prostu zbyt mała znajomość parametrów pracy. Najlepszy punkt startu to odczyt cos φ, rozpoznanie rodzaju odbiorników i sprawdzenie, czy instalacja pracuje stabilnie po zmianach obciążenia. Właśnie od tego zaczyna się sensowna analiza, a nie od zgadywania na podstawie samej mocy znamionowej.
