Prąd przemienny to podstawa działania domowej sieci elektrycznej, ale także większości instalacji związanych z energią i fotowoltaiką. W tym tekście wyjaśniam, skąd bierze się zmiana kierunku przepływu, co oznaczają 50 Hz, 230/400 V i wartość skuteczna oraz dlaczego ten standard tak dobrze współpracuje z falownikami i urządzeniami domowymi. Dorzucam też różnice względem prądu stałego i kilka praktycznych zasad, które przydają się nie tylko przy remontach, ale też przy wyborze sprzętu.
Najważniejsze informacje o zjawisku w skrócie
- W polskiej sieci niskiego napięcia standardem są 230/400 V i częstotliwość 50 Hz.
- Wartość 230 V oznacza napięcie skuteczne, a nie maksymalne szczyty przebiegu.
- Przebieg sinusoidalny ułatwia przesył energii i pracę transformatorów.
- W fotowoltaice panele produkują energię stałą, a falownik dopasowuje ją do sieci domowej.
- W elektronice i akumulatorach częściej spotyka się zasilanie stałe, w gniazdkach dominuje sieć 50 Hz.
- Przy pracach instalacyjnych liczą się: odłączenie zasilania, uziemienie i ochrona różnicowoprądowa.
Jak powstaje zmienny przepływ i dlaczego jego kierunek się odwraca
Najprościej patrzeć na to jak na efekt ruchu w polu magnetycznym. W generatorze synchronicznym obracający się wirnik wytwarza zmienne pole, a w uzwojeniu stojana indukuje się napięcie, które okresowo zmienia znak. W praktyce elektrony nie pędzą z elektrowni do twojego gniazdka jak woda w rurze; raczej drgają tam i z powrotem, a energia jest przekazywana dalej w postaci pola elektromagnetycznego.
Jeśli przebieg jest sinusoidalny, jeden pełny cykl obejmuje dodatnią i ujemną połówkę. Częstotliwość mówi, ile takich cykli mieści się w sekundzie, więc 50 Hz oznacza 50 pełnych zmian na sekundę. To właśnie ten rytm sprawia, że sieć pracuje przewidywalnie, a urządzenia mogą być projektowane pod konkretny standard. Kiedy rozumiesz źródło tego rytmu, łatwiej odczytać parametry, które spotykasz na tabliczkach znamionowych i w dokumentacji sieci.
Najważniejsze parametry w domowej sieci
Ja zawsze zaczynam od dwóch liczb: 50 Hz i 230/400 V. Bez nich trudno ocenić, czy urządzenie zadziała poprawnie i czy instalacja będzie bezpieczna.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| 50 Hz | 50 pełnych cykli napięcia na sekundę | Falowniki, silniki i zasilacze muszą pracować z tą częstotliwością |
| 230 V | Wartość skuteczna napięcia w gniazdku | To standard dla większości urządzeń jednofazowych |
| 400 V | Napięcie między fazami w sieci trójfazowej | Przydaje się przy większych odbiornikach, na przykład płytach indukcyjnych, pompach ciepła i silnikach |
| Około 325 V | Przybliżona wartość szczytowa sinusoidy przy 230 V skutecznych | Przypomina, że przebieg nie jest stały, nawet jeśli urządzenie „widzi” 230 V |
Wartość skuteczna nie jest pustym technicznym skrótem. To liczba, która mówi o energetycznym efekcie przebiegu, czyli o tym, jak zachowałoby się napięcie stałe o tej samej „mocy działania”. Dlatego urządzenie opisane jako 230 V musi tolerować chwilowe odchylenia przebiegu, a nie tylko samą wartość na etykiecie. W instalacji jednofazowej masz 230 V między fazą a przewodem neutralnym, a w trójfazowej 400 V między fazami. To bardzo praktyczne rozróżnienie, bo od niego zależy dobór zabezpieczeń i odbiorników. Następny krok jest naturalny: skoro znamy parametry, trzeba odpowiedzieć, dlaczego właśnie taki standard wygrał w energetyce.
Dlaczego sieć energetyczna opiera się właśnie na tym standardzie

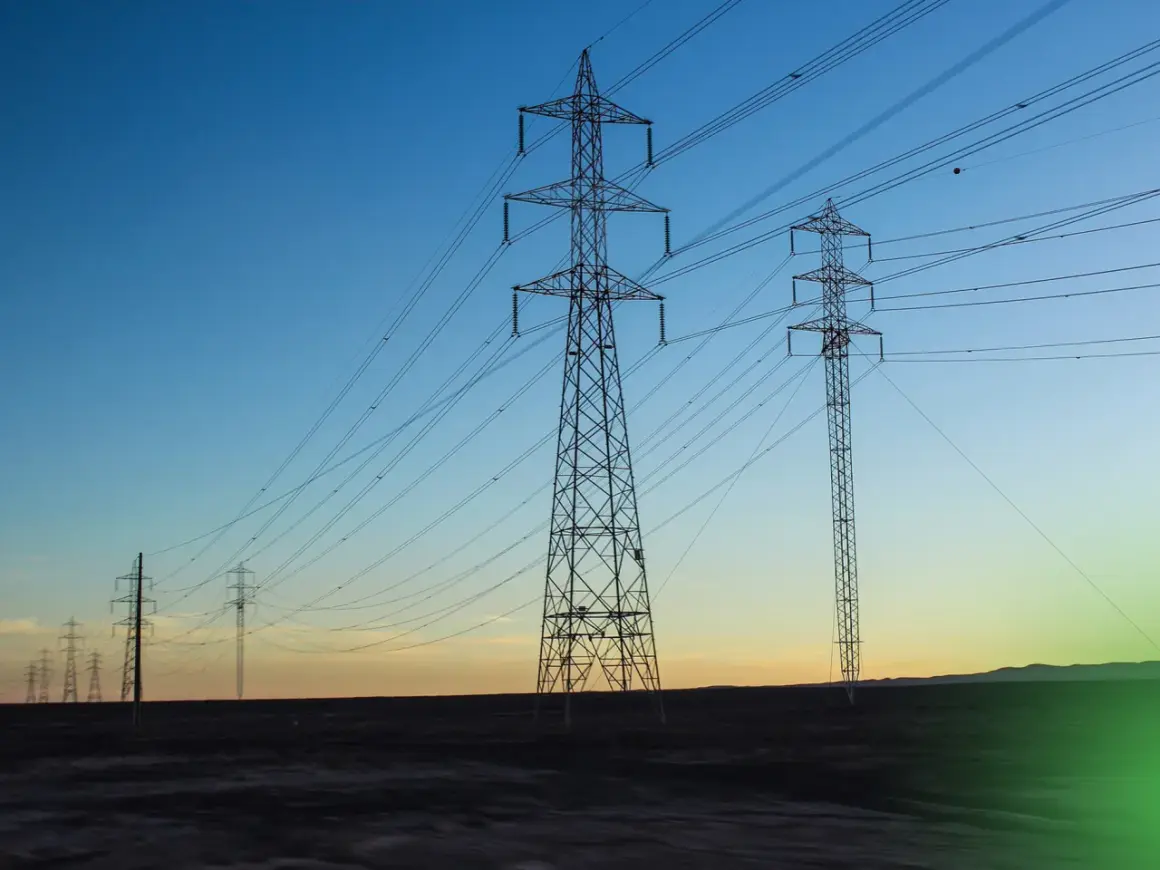

Ja zwykle tłumaczę to bardzo prosto: im wyższe napięcie przesyłowe, tym mniejszy prąd dla tej samej mocy, a więc mniejsze straty na przewodach. Dlatego energia pokonuje długą drogę sieciami wysokiego napięcia, a dopiero bliżej odbiorcy jest obniżana do poziomu wygodnego i bezpieczniejszego w użyciu. Właśnie tutaj świetnie działa transformator, bo pozwala podnosić i obniżać napięcie bez zmiany częstotliwości.
To ważne także z perspektywy kosztów i infrastruktury. Gdyby przesyłać dużą moc przy niskim napięciu, prąd musiałby być znacznie większy, przewody grzałyby się mocniej, a straty rosłyby bardzo szybko. W sieci przemiennej ten problem da się rozwiązać prościej niż w układach stałoprądowych, dlatego właśnie taki standard dominuje w elektroenergetyce. I dokładnie z tego samego powodu fotowoltaika nie kończy się na panelach, tylko niemal zawsze wymaga dodatkowego urządzenia po drodze.
Jak ten standard współpracuje z fotowoltaiką i magazynem energii
Panele fotowoltaiczne produkują energię stałą, a domowa sieć i większość odbiorników oczekują napięcia zgodnego z siecią 50 Hz. Dlatego falownik nie jest dodatkiem, tylko sercem instalacji: przekształca energię z modułów, synchronizuje ją z siecią i pilnuje, by parametry były zgodne z wymaganiami odbioru. Bez tego zwykłe gniazdko nie dostałoby energii w formie, jakiej potrzebuje.
W instalacjach z magazynem energii układ staje się jeszcze ciekawszy. Akumulator przechowuje energię po stronie stałoprądowej, a elektronika sterująca decyduje, kiedy oddać ją do obwodów domowych lub do sieci. W praktyce oznacza to, że magazyn nie jest „drugą elektrownią” samą z siebie, tylko elementem dobrze zsynchronizowanego systemu. Przy zaniku napięcia większość falowników on-grid odłącza się od sieci, bo bezpieczeństwo ludzi i służb technicznych jest ważniejsze niż ciągłość pracy instalacji. Podobną logikę widać przy ładowaniu samochodów: przy ładowaniu AC część konwersji dzieje się w pojeździe, a przy ładowaniu DC energia trafia do akumulatora inną drogą. Skoro już widać, jak ten standard współpracuje z OZE, sensownie jest porównać go z prądem stałym w codziennym użyciu.
Czym różni się od prądu stałego w codziennym użyciu
Różnice najłatwiej zobaczyć w praktyce, a nie w definicjach. Poniżej zestawiam najważniejsze cechy bez zbędnego rozdmuchiwania teorii.
| Cecha | Sieć o zmiennym kierunku przepływu | Prąd stały | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek przepływu | Regularnie się odwraca | Płynie w jednym kierunku | Sieć energetyczna pracuje w ustalonym rytmie, a baterie i ogniwa oddają energię jednostronnie |
| Przesył energii | Bardzo wygodny przy transformacji napięcia | Wymaga bardziej złożonej elektroniki do łatwej zmiany poziomu napięcia | Dlatego długie linie energetyczne zwykle pracują w standardzie sieciowym, a elektronika użytkowa częściej i tak prostuje napięcie wewnątrz urządzenia |
| Typowe źródła | Sieć energetyczna, generatory, alternatory | Akumulatory, ogniwa, panele PV | W domu oba światy spotykają się przez zasilacze, prostowniki i falowniki |
| Najczęstsze zastosowania | Gniazdka, silniki, przesył energii, urządzenia dużej mocy | Elektronika, magazyny energii, ładowarki, systemy bateryjne | Wiele urządzeń działa hybrydowo i wewnętrznie przechodzi z jednego standardu na drugi |
W elektronice prąd stały dominuje dlatego, że baterie i układy scalone potrzebują stabilnego zasilania. W sieci i silnikach wygrywa standard zmienny tam, gdzie liczy się łatwa zmiana napięcia i prostszy przesył. Warto o tym pamiętać, bo wiele urządzeń robi wewnętrznie małą „przesiadkę” z jednego świata do drugiego. Z tej różnicy wynikają też zasady bezpieczeństwa, które w domu są ważniejsze niż sama teoria.
Na co uważać w domu i przy pracach instalacyjnych
Zmienny charakter sieci nie jest tylko ciekawostką fizyczną. W domu najważniejsze są dwa fakty: 230 V jest już poziomem niebezpiecznym, a wilgoć, uszkodzona izolacja i źle dobrane przedłużacze potrafią błyskawicznie zamienić zwykłą pracę w ryzykowną sytuację. Ja przy każdej pracy przy gniazdku albo oprawie lampy trzymam się tej samej zasady: najpierw odłączam zasilanie, dopiero potem sprawdzam, co jest podłączone.
Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje odłączenia obwodu. W praktyce często stosuje się czułość 30 mA, bo ma ograniczać skutki porażenia, jednak to nadal nie jest pozwolenie na pracę pod napięciem. Jeśli urządzenie ma oznaczenie 50/60 Hz, zwykle akceptuje oba standardy częstotliwości; jeśli na tabliczce widzisz 110 V albo tylko 60 Hz, nie zakładaj zgodności z polską siecią. To samo dotyczy importowanych zasilaczy, ładowarek i małych urządzeń z rynku amerykańskiego. Na tym etapie najważniejsze nie są już definicje, tylko rozsądny dobór sprzętu i sprawdzenie parametrów przed podłączeniem.
Co sprawdzić przed zakupem urządzenia albo modernizacją instalacji
Przed zakupem sprzętu do domu, instalacji PV, UPS albo magazynu energii patrzę na cztery rzeczy: napięcie wejściowe, częstotliwość, kształt przebiegu i sposób ochrony przed zanikiem sieci. W urządzeniach z elektroniką mocy ważna jest też tolerancja na wahania napięcia, bo sieć nigdy nie jest laboratoryjnie idealna. Jeśli planujesz instalację solarną, pamiętaj o kompatybilności falownika z siecią 230/400 V, o poprawnym doborze zabezpieczeń przeciwprzepięciowych i o tym, że magazyn energii nie rozwiązuje każdego problemu zasilania sam z siebie.
- Sprawdź, czy sprzęt pracuje przy 230 V i 50 Hz, a nie tylko w jednym z tych standardów.
- Jeśli urządzenie ma silnik, pompę albo sprężarkę, zwróć uwagę na dopuszczalny rozruch i obciążenie.
- Przy PV oceń, czy falownik obsługuje pracę z siecią i jaki ma zakres napięcia MPPT.
- Przy magazynie energii sprawdź, po której stronie odbywa się ładowanie i rozładowanie: stałoprądowej czy sieciowej.
- Przy domowych modernizacjach nie lekceważ uziemienia, ochrony różnicowoprądowej i zabezpieczeń przeciwprzepięciowych.
W praktyce ten temat sprowadza się do jednego: gdy rozumiesz, jak działa sieć 50 Hz i czym różni się od zasilania stałego, dużo łatwiej wybierasz sprzęt, czytasz tabliczki znamionowe i unikasz kosztownych błędów przy modernizacji domu.
