Tranzystor to półprzewodnikowy element elektroniczny, który pozwala wzmacniać sygnały i przełączać prąd. W praktyce decyduje o tym, czy układ zadziała szybko, chłodno i stabilnie, czy zacznie się grzać, tracić sprawność albo działać tylko pozornie poprawnie. Pokażę tu, jak działa ten element, jakie są jego główne odmiany, gdzie spotyka się go w elektronice, energetyce i fotowoltaice oraz na co zwrócić uwagę przy doborze i diagnozie.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Ten element może działać jak wzmacniacz albo jak szybki klucz, a wybór roli zależy od sposobu sterowania.
- Najczęściej spotkasz trzy rodziny: bipolarne, MOSFET i IGBT, które różnią się stratami, szybkością i wymaganiami sterującymi.
- W instalacjach PV i innych układach energetycznych liczą się przede wszystkim napięcie pracy, straty przełączania i chłodzenie.
- Dobór tylko po maksymalnym prądzie to częsty błąd, bo w praktyce równie ważne są temperatura, obudowa i driver.
- Przy sterowaniu z mikrokontrolera 3.3 V lub 5 V trzeba sprawdzić, czy element naprawdę otwiera się w pełni.
Jak działa i dlaczego mały sygnał potrafi sterować dużym obciążeniem
W praktyce ten element pełni dwie role: w torach analogowych potrafi wzmacniać, a w zasilaniu i automatyce działa jak szybki klucz. Różnica między tymi zadaniami jest ważna, bo od niej zależą straty, szybkość i sposób sterowania.

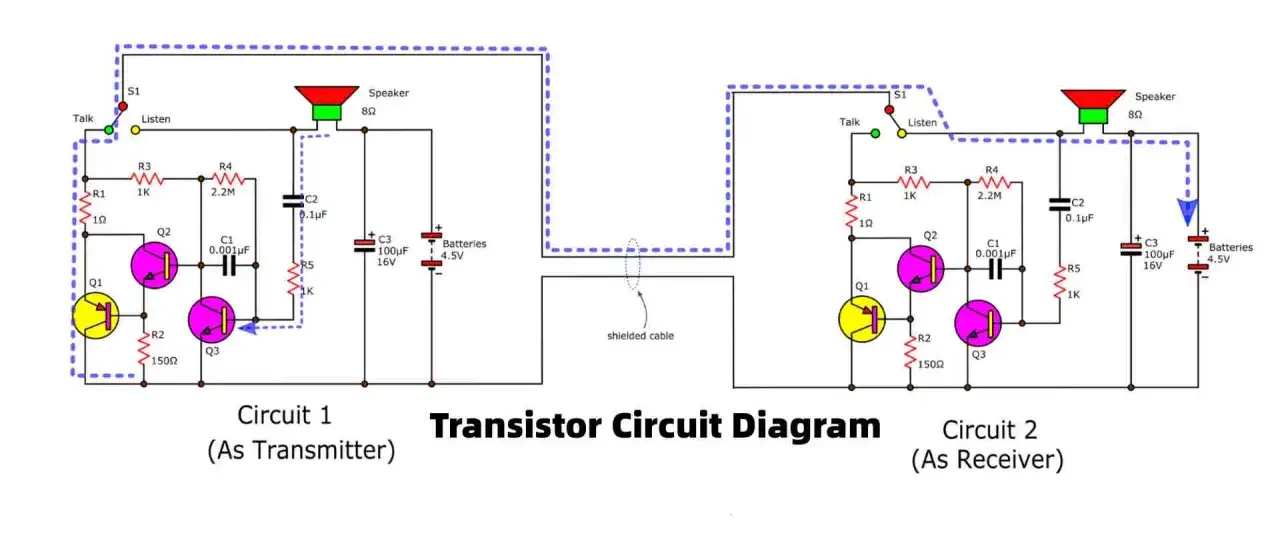

Bipolarna wersja
W układzie bipolarnym niewielki prąd bazy steruje znacznie większym prądem kolektora i emitera. Taki układ jest prosty w zrozumieniu, ale wymaga stałego prądu sterującego, dlatego w większej mocy przegrywa z rozwiązaniami, które mniej obciążają driver.
Przeczytaj również: Przekaźnik - Jak działa, dobór i błędy? Poradnik!
Wersja polowa
W MOSFET-cie wejściem jest bramka, zwykle odizolowana cienką warstwą tlenku krzemu. Przez samą bramkę prawie nie płynie prąd, więc przełączanie może być bardzo szybkie, ale trzeba pilnować właściwego napięcia sterującego i ochrony przed przepięciem.
Ta różnica w sterowaniu od razu tłumaczy, czemu rodzaje nie są zamienne 1:1, więc dalej rozbijam je na praktyczne zastosowania.
Jakie odmiany spotkasz najczęściej i kiedy każda ma sens
Jeśli patrzę na dobór bez akademickiego nadęcia, sprowadza się on do trzech głównych rodzin: bipolarnej, MOSFET i IGBT. Każda ma inny charakter, a różnice widać szczególnie przy napięciu, prądzie i częstotliwości przełączania.
| Typ | Jak się steruje | Mocne strony | Ograniczenia | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|
| BJT | Prądem bazy | Prosta zasada działania, sensowny w klasycznych układach analogowych | Wymaga ciągłego prądu sterującego i zwykle ma większe straty przy większych prądach | Proste wzmacniacze, starsze konstrukcje, nieskomplikowane układy sterujące |
| MOSFET | Napięciem bramki | Bardzo szybki, małe straty przy niskich i średnich napięciach | Wrażliwy na ESD, potrzebuje dobrego drivera i właściwego napięcia bramki | Zasilacze impulsowe, przetwornice DC/DC, automatyka, ładowarki, PV |
| IGBT | Napięciem bramki | Dobrze znosi wyższe napięcia i duże moce, dobrze pasuje do energoelektroniki | Zwykle wolniejszy od MOSFET-a i mniej opłacalny przy bardzo wysokiej częstotliwości | Falowniki, napędy, magazyny energii, większe układy zasilania |
W projektach o większej gęstości mocy pojawiają się też elementy SiC i GaN. To nie jest modny dodatek, tylko sposób na mniejsze straty przełączania i wyższą częstotliwość pracy w nowoczesnej energoelektronice. Właśnie te różnice najlepiej widać tam, gdzie układ pracuje z energią, a nie tylko z sygnałem.
Gdzie spotykam go w energetyce i fotowoltaice
W większych falownikach fotowoltaicznych spotyka się klasy 600 V, 1200 V i 1500 V, dlatego w energoelektronice tak ważny jest zapas napięcia, szybkie przełączanie i porządne chłodzenie. W polskich instalacjach domowych widać to szczególnie wtedy, gdy urządzenie pracuje w ciepłej szafie albo na poddaszu bez dobrego przewiewu.
- Falowniki solarne - zamieniają prąd stały z paneli na prąd zmienny. Tu liczy się sprawność, napięcie pracy i temperatura elementów mocy.
- Kontrolery MPPT - wykorzystują przetwornice DC/DC, aby dopasować panel do obciążenia i wycisnąć więcej energii przy zmiennym nasłonecznieniu.
- Magazyny energii i UPS - potrzebują elementów, które znoszą częste przełączanie i pracę ciągłą bez dużych strat.
- Napędy i pompy - wymagają odporności na duże prądy rozruchowe oraz poprawnego gaszenia przepięć indukcyjnych.
- Ładowarki i przetwornice - korzystają z szybkich przełączeń, bo każdy dodatkowy wat strat zamienia się tu po prostu w ciepło.
W praktyce najważniejsze jest to, że im bardziej urządzenie ma być kompaktowe i wydajne, tym bardziej rośnie znaczenie strat przełączania. To prowadzi już wprost do pytania, jak dobrać właściwy model, a nie tylko wybrać „najmocniejszy” z katalogu.
Jak dobieram odpowiedni element do układu, a nie tylko do tabelki z prądem
Ja zaczynam od czterech pytań: jakie jest maksymalne napięcie, jaki prąd płynie w szczycie, jak szybko układ ma się przełączać i ile ciepła naprawdę trzeba odprowadzić. Sam parametr prądu bywa mylący, bo element z „ładnym” prądem katalogowym może w praktyce przegrzewać się przez słabe chłodzenie albo zbyt wolny driver.
| Co sprawdzam | Dlaczego to ważne | Na co patrzę w praktyce |
|---|---|---|
| Napięcie pracy | Chroni przed przebiciem przy skokach i przepięciach | Przyjmuję zapas co najmniej 20-30% ponad realne maksimum układu |
| Sposób sterowania | Decyduje, czy potrzebny jest driver i jakie ma być napięcie | Część MOSFET-ów logic-level działa dobrze przy 4.5 V, klasyczne wersje zwykle chcą 10-12 V, a IGBT często 10-15 V |
| Straty przewodzenia | Pokazują, ile energii zamieni się w ciepło w stanie włączenia | Dla MOSFET-a liczę P = I² × RDS(on), a dla układów bipolarnych i IGBT patrzę na spadek napięcia w przewodzeniu |
| Straty przełączania | Rosną przy wyższej częstotliwości i wprost wpływają na sprawność | Im szybciej przełączasz, tym bardziej liczy się czas narastania, opadania i jakość sterownika |
| Obudowa i chłodzenie | Nawet dobry element zawiedzie bez dobrego odprowadzania ciepła | Sprawdzam radiator, pastę, pole miedzi i temperaturę złącza |
| SOA | Pokazuje bezpieczny obszar pracy przy napięciu, prądzie i czasie | Nie zakładam, że wartość maksymalna z tabeli zadziała w każdej sytuacji |
Przy zamienniku zawsze sprawdzam też obudowę i rozkład wyprowadzeń, bo ten sam symbol rodziny nie gwarantuje zgodności pinów. Jeśli ktoś steruje układ z mikrokontrolera 3.3 V albo 5 V, bardzo często problemem nie jest sam element, tylko zbyt słaby poziom bramki i zbyt wolne przełączanie. To drobiazg na schemacie, ale w praktyce potrafi zrobić różnicę między chłodną pracą a grzaniem się całego modułu.
Kiedy dobór już mam za sobą, zostaje druga połowa roboty, czyli uniknięcie błędów przy montażu i diagnozie.
Najczęstsze błędy przy wymianie i diagnozie
W serwisie najczęściej psuje nie sam element, tylko założenie, że „na oko” wszystko jest oczywiste. Ten układ potrafi wyglądać dobrze, a mimo to pod obciążeniem zachowywać się niestabilnie albo przegrzewać się po kilku minutach.
- Dobór tylko po prądzie - bez sprawdzenia napięcia, strat i temperatury katalogowa wartość niewiele daje.
- Pomylenie wyprowadzeń - zwłaszcza przy różnych obudowach i zamiennikach; kolejność nóżek bywa inna niż w oryginale.
- Brak układu dla obciążenia indukcyjnego - przy cewkach, silnikach i przekaźnikach trzeba liczyć się z przepięciami i dodać element gaszący.
- Ignorowanie sterownika bramki - zbyt mały prąd ładowania pojemności powoduje wolne zbocza i duże straty.
- Test tylko miernikiem - pomiar ciągłości nie zastępuje pracy pod napięciem i obciążeniem.
Jeśli mam wskazać jeden błąd, który wraca najczęściej, to jest nim przekonanie, że po wymianie na „mocniejszy” model problem znika. Bez poprawnego sterowania i chłodzenia ten „mocniejszy” element często pada tak samo szybko. To prowadzi do prostego wniosku: niezawodność zaczyna się jeszcze przed lutownicą.
Co naprawdę decyduje o niezawodności w nowoczesnej energoelektronice
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: w projektach zasilania, falowników i instalacji PV nie wygrywa ten model, który ma największy prąd z katalogu, tylko ten, który najlepiej znosi ciepło, przepięcia i sposób sterowania. Właśnie dlatego w nowoczesnej energoelektronice tak dużo uwagi poświęca się nie tylko samemu elementowi, ale też driverom, layoutowi PCB, ścieżkom prądowym i chłodzeniu.
W codziennej pracy traktuję to jako triadę: zapas napięcia, sensowny driver i droga ucieczki ciepła. Jeśli te trzy rzeczy są dobrze policzone, reszta zwykle układa się znacznie łatwiej. Jeśli są zrobione byle jak, nawet świetny projekt na papierze zaczyna tracić sprawność, hałasować i skracać żywotność całego układu.
W praktyce to właśnie tutaj wychodzi różnica między rozwiązaniem „działa” a rozwiązaniem, które działa stabilnie przez lata. I to jest dla mnie najuczciwszy sposób patrzenia na ten temat: nie jak na pojedynczy symbol na schemacie, ale jak na element, od którego zależy sprawność całego obiegu energii.
