Bez solidnej instalacji ochronnej domowa sieć elektryczna jest bardziej narażona na porażenie, uszkodzenia sprzętu i problemy przy odbiorze instalacji. W praktyce chodzi nie tylko o jeden przewód czy jedną szpilkę w ziemi, ale o cały układ: uziom, główną szynę wyrównawczą, przewody ochronne, wyłączniki różnicowoprądowe i pomiary końcowe. Dobrze wykonane uziemienie domu ma znaczenie zwłaszcza wtedy, gdy w budynku działa fotowoltaika, pompa ciepła albo ładowarka do samochodu elektrycznego.
Uziemienie to system, nie pojedynczy przewód
- Uziom fundamentowy jest najlepszy w nowym domu, bo powstaje razem z fundamentami i daje trwały punkt odniesienia dla całej instalacji.
- Sam uziom nie wystarcza. Potrzebne są jeszcze główna szyna wyrównawcza i poprawnie wykonane połączenia ochronne w rozdzielnicy.
- O skuteczności decyduje nie tylko rodzaj uziomu, ale też grunt, sposób połączenia elementów i jakość pomiarów po montażu.
- W dobrze zaprojektowanej instalacji uziemienie współpracuje z wyłącznikami różnicowoprądowymi, zabezpieczeniami nadprądowymi i ochroną przeciwprzepięciową.
- Jeśli planujesz fotowoltaikę, pompę ciepła lub ładowarkę do samochodu elektrycznego, warto przewidzieć ten układ od razu, a nie po wykończeniu domu.
Po co jest uziemienie i co daje w codziennym użytkowaniu
Ja patrzę na ten temat prosto: uziemienie nie jest dodatkiem, tylko elementem, który ma bezpiecznie odprowadzić energię uszkodzenia tam, gdzie nie zrobi nikomu krzywdy. Gdy dojdzie do przebicia izolacji, zwarcia do obudowy albo przepięcia, układ ochronny pomaga utrzymać na metalowych częściach możliwie niskie i wyrównane potencjały, a potem uruchamia zabezpieczenia.
W praktyce zyskujesz trzy rzeczy. Po pierwsze, rośnie bezpieczeństwo domowników, bo obudowy urządzeń i gniazda z bolcem nie „wiszą” przypadkowo na potencjale sieci. Po drugie, lepiej działa ochrona przeciwprzepięciowa, szczególnie w domu z elektroniką, automatyką i sprzętem grzewczym, a wyłącznik różnicowoprądowy, czyli urządzenie odcinające obwód przy prądzie upływu do ziemi, ma wtedy rzeczywiście sens. Po trzecie, instalacja jest po prostu łatwiejsza do odebrania i późniejszej rozbudowy, bo wszystkie elementy mają wspólny punkt odniesienia.Ważne zastrzeżenie: uziemienie nie zastępuje zabezpieczeń. Sam uziom bez poprawnie dobranych wyłączników, przewodów ochronnych i połączeń wyrównawczych nie rozwiązuje problemu. Dlatego patrzę na cały układ, a nie na pojedynczy element. Gdy ten fundament jest już jasny, można sensownie dobrać rozwiązanie do etapu budowy.
Jakie rozwiązanie sprawdza się w nowym domu
W domach jednorodzinnych najczęściej spotykam trzy warianty: uziom fundamentowy, otokowy i pionowy. Każdy ma swoje miejsce, ale jeśli budujesz od zera, uziom fundamentowy zwykle wygrywa trwałością i kosztem całkowitym.
| Rodzaj uziomu | Kiedy ma sens | Największa zaleta | Ograniczenie | Orientacyjny koszt |
|---|---|---|---|---|
| Fundamentowy | Nowy dom na etapie fundamentów | Najtrwalszy i najwygodniejszy w realizacji | Trzeba go zaplanować przed zalaniem betonu | Najczęściej najtaniej w przeliczeniu na efekt; sam materiał i robocizna bywają liczone około 45 zł/mb |
| Otokowy | Gdy nie da się wykorzystać fundamentów albo modernizujesz istniejący budynek | Daje bardzo dobre parametry i łatwo go połączyć z instalacją odgromową | Wymaga wykopu wokół domu i odtworzenia terenu | Zwykle 1500-4500 zł, zależnie od długości i zakresu prac |

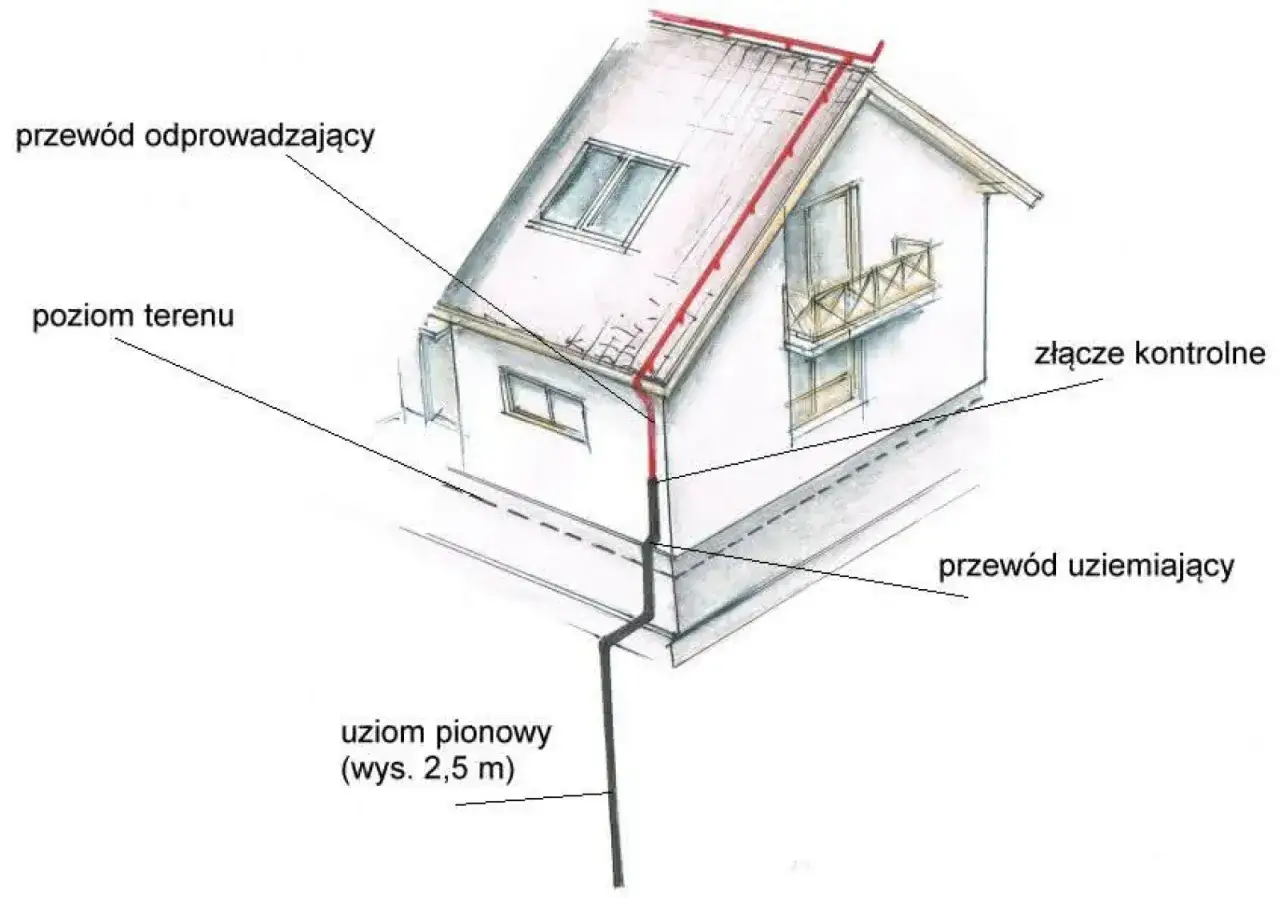

| Pionowy, prętowy | Gdy grunt jest trudny albo potrzebujesz wsparcia dla uziomu głównego | Szybki montaż i mniejsza ingerencja w otoczenie | Silnie zależy od warunków gruntu | Od ok. 350 zł za prostą wersję do ok. 1500-2500 zł z pomiarami i dodatkowymi punktami |
W nowym domu często wykorzystuje się też uziom naturalny, czyli element konstrukcji budynku użyty do odprowadzenia prądu do ziemi, najczęściej zbrojenie fundamentów. To rozwiązanie ma sens tylko wtedy, gdy jest przewidziane w projekcie i można je połączyć bez utraty ciągłości elektrycznej.
W starym domu najczęściej nie ma sensu udawać, że da się wszystko załatwić jedną „szpilką”. Ja wolę patrzeć na całość: czy da się zrobić otok, czy wystarczy rozbudować istniejący układ, czy trzeba dołożyć pionowe elektrody. To właśnie od tego zależy, czy instalacja będzie stabilna przez lata, czy tylko przejdzie pierwszy odbiór.
Jak przebiega wykonanie krok po kroku
Najbezpieczniej traktować ten proces jako część projektu, a nie ostatni detal do „dorzucenia na budowie”. W nowym domu standardowy przebieg wygląda tak, a każdy etap powinien być zgodny z projektem i aktualnymi normami elektrycznymi:
- Projekt - elektryk lub projektant wskazuje rodzaj uziomu, miejsce głównej szyny wyrównawczej i sposób połączenia z rozdzielnicą.

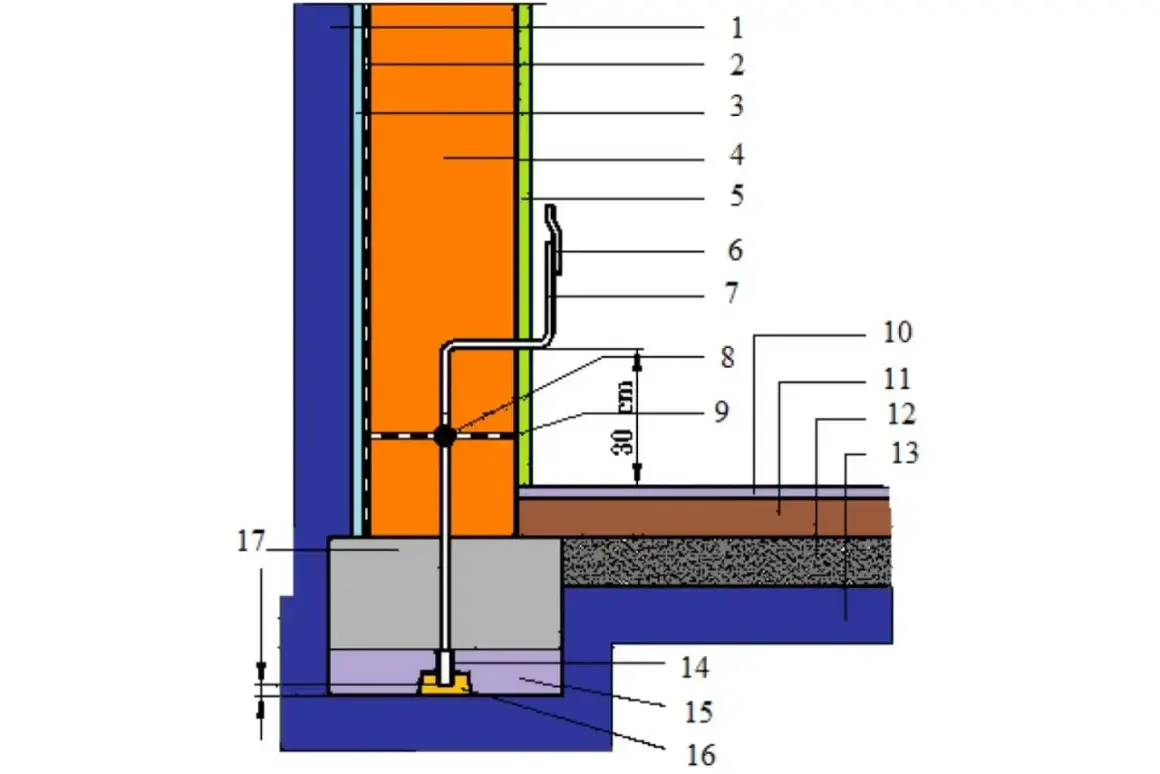

- Wykonanie uziomu - przy fundamentach łączy się zbrojenie z bednarką, czyli stalową taśmą uziemiającą, albo innym przewodnikiem; w uziomie otokowym układa się przewód wokół budynku.
- Wyprowadzenie punktów przyłączenia - zostawia się dostęp do głównej szyny wyrównawczej, czyli miejsca, w którym zbiegają się przewody ochronne i połączenia wyrównawcze, żeby później łatwo podłączyć rozdzielnicę, ochronniki przepięć i ewentualne instalacje dodatkowe.
- Połączenia wyrównawcze - do wspólnej szyny trafiają elementy metalowe w budynku, które mogą wprowadzać różnice potencjałów: instalacja wodna, gazowa, konstrukcyjne elementy metalowe, jeśli są przewodzące i dostępne.
- Pomiary - po montażu sprawdza się ciągłość przewodów ochronnych i skuteczność uziemienia, a wynik trafia do protokołu odbioru.
Nie lubię skrótów myślowych typu „elektryk to załatwi”. Jasne, dobry wykonawca wie, co robi, ale inwestor powinien pilnować jednego: instalacja ma być zrobiona zgodnie z projektem i pomierzona, a nie tylko ładnie schowana pod tynkiem. Na tym etapie najłatwiej też dopiąć kwestie, których później już nie widać.
Jeśli dom jest już zamknięty, nadal da się to zrobić, ale rośnie liczba prac dodatkowych i koszt odtworzenia nawierzchni. I właśnie wtedy pojawiają się najczęstsze błędy, o których warto wiedzieć wcześniej.
Najczęstsze błędy, które obniżają bezpieczeństwo
Największy problem rzadko polega na tym, że „uziemienia nie ma wcale”. Częściej spotykam rozwiązanie zrobione częściowo, bez ciągłości albo bez pomiarów. To gorsze niż brak planu, bo daje złudne poczucie bezpieczeństwa.
- Łączenie elementów „na szybko” bez trwałego połączenia mechanicznego i elektrycznego.
- Brak głównej szyny wyrównawczej albo podłączenie do niej tylko części instalacji.
- Pomylenie przewodu ochronnego z neutralnym w miejscach, gdzie nie powinno do tego dojść.
- Brak dokumentacji zdjęciowej z etapu fundamentów, kiedy uziom był jeszcze widoczny.
- Rezygnacja z pomiarów po zakończeniu robót, bo „przecież przewód jest w ziemi”.
- Ignorowanie przyszłych odbiorników: fotowoltaiki, pompy ciepła, bramy, ładowarki do samochodu elektrycznego czy zewnętrznego oświetlenia.
W praktyce największą karę płaci się za dwa błędy: brak ciągłości połączeń i brak kontroli po montażu. To właśnie one potrafią sprawić, że instalacja wygląda poprawnie, a przy pierwszym problemie nie działa tak, jak powinna. Skoro wiadomo już, czego unikać, przejdźmy do kosztów, bo tu pojawia się najwięcej nieporozumień.
Ile to kosztuje i od czego zależy cena
Najprościej liczyć to tak: prosty uziom szpilkowy bywa wyceniany od około 350 zł, a rozbudowany uziom otokowy z wykopem, materiałem i pomiarami potrafi dojść do około 4500 zł. Uziom fundamentowy, jeśli jest zaplanowany na etapie budowy, zwykle wychodzi najkorzystniej w relacji koszt do efektu, bo nie trzeba później rozkopywać terenu.
| Co wpływa na cenę | Dlaczego podbija koszt | Jak to ograniczyć |
|---|---|---|
| Rodzaj gruntu | Suchy, kamienisty albo bardzo przepuszczalny grunt często wymaga dłuższego lub mocniejszego uziomu | Dobierać rozwiązanie do projektu, a nie do samej ceny metra materiału |
| Długość i typ uziomu | Więcej bednarki, prętów i łączeń oznacza więcej pracy i materiału | Wykonać uziom od razu w docelowej konfiguracji |
| Dostęp do fundamentów | Po zakończeniu budowy trzeba kuć, kopać albo odtwarzać nawierzchnię | Zaplanować uziemienie razem z fundamentami |
| Pomiary i protokół | Bez pomiarów nie ma pewności, że układ działa prawidłowo | Wliczyć pomiary do budżetu od początku |
| Połączenie z ochroną odgromową i fotowoltaiką | Dochodzi więcej punktów połączeń i większa odpowiedzialność za dobór zabezpieczeń | Uzgodnić cały układ przed montażem paneli i rozdzielnicy |
Z mojego punktu widzenia najdroższe nie są same materiały, tylko poprawki. Jeśli ktoś oszczędza na projekcie albo pomiarze, potem płaci dwa razy: za robotę i za naprawę tego, co trzeba było zrobić porządnie za pierwszym razem. W budynku z fotowoltaiką, pompą ciepła czy ładowarką do samochodu elektrycznego ta sama logika robi się jeszcze ważniejsza.
Dlaczego ma znaczenie przy fotowoltaice i innych instalacjach
W domu z nowoczesnymi urządzeniami uziemienie przestaje być „technicznym dodatkiem”, a staje się częścią zarządzania energią i bezpieczeństwa. Fotowoltaika, falownik, czyli urządzenie zamieniające prąd stały z paneli na prąd zmienny, ograniczniki przepięć, pompa ciepła i ładowarka do samochodu elektrycznego generują dodatkowe wymagania wobec ochrony, bo pracują z większą ilością elektroniki i są bardziej wrażliwe na błędy w układzie ochronnym.
Najważniejsze jest to, że ramy paneli, metalowe konstrukcje, rozdzielnica i główna szyna wyrównawcza muszą tworzyć spójny system. Nie chodzi o przypadkowe dołożenie jednego przewodu, tylko o uporządkowanie całego toru ochronnego. Gdy ten układ jest zaprojektowany dobrze, ograniczniki przepięć mają sens, a instalacja zachowuje się przewidywalnie podczas burzy, awarii sieci albo przełączeń urządzeń dużej mocy.
To samo dotyczy ładowarki do samochodu elektrycznego i pompy ciepła: urządzenia są bezpieczne wtedy, gdy instalacja ma odpowiednią rezerwę, właściwy podział obwodów i sensownie wykonane połączenia ochronne. Ja zawsze traktuję to jako jedną układankę, nie jako osobne tematy do załatwienia po kolei. Gdy ten obraz jest kompletny, zostaje już tylko dokumentacja i odbiór.
Zachowaj dokumentację, bo ułatwi odbiór i przyszłe rozbudowy
Jeśli miałbym wskazać jedną rzecz, która ratuje później czas i pieniądze, byłaby to dokumentacja. W praktyce warto zachować nie tylko protokół z pomiarów ciągłości przewodów ochronnych i rezystancji uziemienia, czyli oporu układu względem gruntu, ale też zdjęcia z etapu fundamentów, schemat połączeń i opis miejsca, w którym znajduje się główna szyna wyrównawcza.
- Protokół z pomiarów instalacji i skuteczności uziemienia.
- Schemat rozdzielnicy z opisem obwodów i zabezpieczeń.
- Zdjęcia uziomu przed zasypaniem lub zalaniem betonem.
- Informację, gdzie kończy się uziom, a gdzie zaczyna instalacja wewnętrzna budynku.
- Opis przygotowania pod przyszłą fotowoltaikę, ładowarkę do samochodu elektrycznego albo inne większe odbiorniki.
To nie jest papierologia dla samej papierologii. Dobra dokumentacja pozwala później szybko rozpoznać, co jest w ścianie, co prowadzi do głównej szyny wyrównawczej i gdzie można bezpiecznie rozbudować instalację. Jeśli mam zamknąć temat jednym zdaniem, to powiedziałbym tak: porządne uziemienie budynku nie robi się „na wszelki wypadek”, tylko po to, by cała instalacja miała stabilny, sprawdzalny punkt odniesienia przez lata.
