Wewnętrzna linia zasilająca decyduje o tym, czy energia trafia do budynku stabilnie, bezpiecznie i z zapasem na przyszłe obciążenia. To odcinek instalacji, który łatwo przeoczyć, a potem właśnie on bywa źródłem spadków napięcia, przegrzewania połączeń i niepotrzebnych awarii. W tym tekście pokazuję, czym jest WLZ, jak wygląda w domu i w obiekcie wielolokalowym, z czego się go wykonuje oraz kiedy modernizacja przestaje być opcją, a staje się koniecznością.
Najważniejsze rzeczy, które warto wiedzieć o wewnętrznej linii zasilającej
- WLZ łączy złącze z dalszą częścią instalacji i porządkuje rozdział energii w budynku.
- W małym domu układ jest zwykle prosty, ale w bloku lub obiekcie usługowym szybko robi się wielotorowy.
- Projekt trzeba liczyć pod obciążenie, długość trasy, spadek napięcia i warunki zwarciowe.
- Stare aluminiowe odcinki często nie wytrzymują nowych odbiorników, takich jak pompa ciepła czy ładowarka EV.
- Po stronie inwestora zwykle leży przygotowanie odcinka, a operator sieci może wykonać samo podłączenie za opłatą.
Czym jest wewnętrzna linia zasilająca i po co w ogóle istnieje

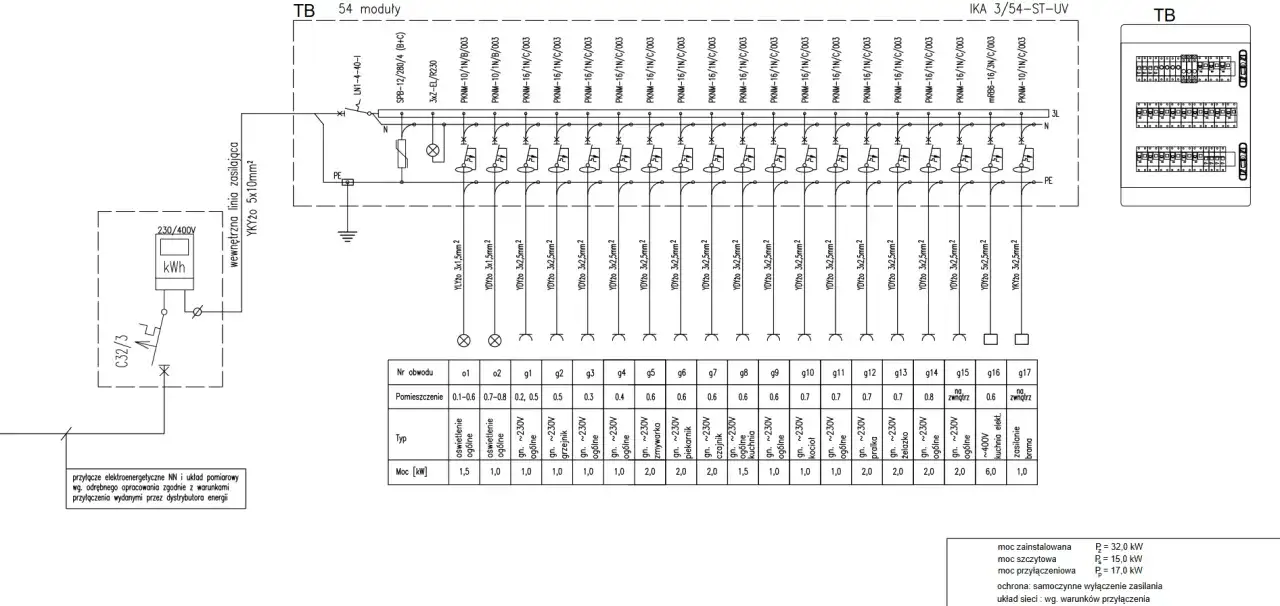

Najprościej mówiąc, to odcinek instalacji, który prowadzi energię od złącza w stronę budynku, lokalu albo głównej rozdzielnicy. Nie jest to jeszcze cała instalacja odbiorcza, ale już nie jest to także sama sieć operatora. W praktyce ten fragment robi bardzo ważną rzecz: pozwala bezpiecznie doprowadzić zasilanie do miejsca, w którym energia jest dalej rozdzielana na kolejne obwody i odbiory.
Z mojego punktu widzenia projektowego warto patrzeć na ten element jak na granicę między światem operatora a światem użytkownika. TAURON Dystrybucja opisuje go jako linię doprowadzającą energię od złącza do budynków lub lokali, a materiały ZPE pokazują, że jeśli z jednego złącza zasilanych jest kilka linii, za złączem trzeba przewidzieć rozdzielnicę główną z zabezpieczeniami i układem pomiarowym. To dobre przypomnienie, że WLZ nie jest „zwykłym kablem”, tylko częścią porządkującą cały rozdział energii w obiekcie.
Właśnie dlatego warto odróżniać ją od przyłącza i od końcowych obwodów. Przyłącze prowadzi energię do złącza, WLZ prowadzi ją dalej, a dopiero później zaczyna się właściwa instalacja odbiorcza. Kiedy to rozróżnienie jest jasne, łatwiej zrozumieć, dlaczego układ wygląda inaczej w domu, a inaczej w budynku wielorodzinnym.
Jak wygląda układ w domu, bloku i obiekcie usługowym
Ten sam skrót oznacza w praktyce różne układy, bo inaczej projektuje się dom jednorodzinny, inaczej blok, a jeszcze inaczej budynek usługowy. W sieci 230/400 V liczy się nie tylko miejsce startu i końca, ale też to, jak energia jest potem dzielona na kolejne tablice, piony i odbiory.
| Typ obiektu | Typowy przebieg | Co jest najważniejsze | Najczęstszy problem |
|---|---|---|---|
| Dom jednorodzinny | Złącze przy granicy działki lub w ogrodzeniu, potem szafka pomiarowa i rozdzielnica główna. | Łatwy dostęp, właściwy zapas mocy i krótka, czytelna trasa. | Za mały przekrój albo zbyt długa linia bez ponownego przeliczenia. |
| Budynek wielorodzinny | Złącze zasila rozdzielnicę główną, a dalej piony i tablice piętrowe lub lokalowe. | Równomierny podział faz, porządek w dokumentacji i możliwość serwisu. | Przegrzane połączenia na klatce albo brak miejsca na późniejszą modernizację. |
| Obiekt usługowy lub mała firma | Złącze, główna rozdzielnica i kilka odgałęzień do odbiorów technologicznych. | Rezerwa na duże prądy rozruchowe i stabilna praca przy zmiennym obciążeniu. | Niedoszacowanie szczytów poboru i szybkie przeciążanie układu. |
Z praktyki wiem, że im większy obiekt, tym bardziej liczy się dostępność trasy. Złącze powinno być w miejscu dostępnym dla dozoru i obsługi, a jednocześnie zabezpieczone przed uszkodzeniami i dostępem osób postronnych. To samo myślenie przenosi się na samą linię: nie warto jej chować w miejscu, do którego za dwa lata będzie trzeba kuć pół wykończenia, żeby cokolwiek sprawdzić.
Gdy układ jest już jasny, przechodzimy do pytania, z czego taki odcinek wykonać i jak dobrać jego przekrój, bo właśnie tam zaczynają się decyzje, które później najbardziej wpływają na trwałość instalacji.
Z czego ją się robi i jak dobiera się przekrój
Z mojego punktu widzenia projektowego nie wybiera się przekroju na oko. Liczą się prąd obciążenia, długość trasy, sposób ułożenia, temperatura otoczenia, dopuszczalny spadek napięcia i warunki zwarciowe. Dopiero z tego składa się sensowny dobór kabla i zabezpieczenia.| Materiał | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Miedź | Lepsza przewodność, mniejsze przekroje, zwykle wygodniejszy montaż i pewniejsze połączenia. | Wyższa cena materiału. | Domy jednorodzinne, modernizacje i trasy, w których każdy centymetr miejsca ma znaczenie. |
| Aluminium | Lżejsze, tańsze i często opłacalne przy większych przekrojach. | Wymaga większej staranności przy zaciskach i zwykle większego przekroju niż miedź. | Większe obiekty i odcinki, w których projekt oraz montaż są dobrze dopracowane. |
W starszych budynkach aluminium wcale nie oznacza automatycznie problemu. Problem zaczyna się wtedy, gdy stara linia pracuje dziś pod zupełnie innym obciążeniem niż w dniu montażu, a do tego ma połączenia robione „na styk” i bez miejsca na modernizację. W praktyce największą różnicę robi nie sam materiał, tylko jakość projektu, połączeń i zabezpieczeń.
- Dobór powinien uwzględniać obciążalność prądową przewodów.
- Trzeba sprawdzić spadek napięcia na całej trasie.
- Istotna jest odporność na prądy zwarciowe.
- Znaczenie ma też sposób prowadzenia: w bruździe, rurze, kanale, szybie technicznym lub w ziemi.
- Nie wolno pomijać warunków termicznych i miejsca pracy zacisków.
Jeśli odcinek jest długi, a odbiorniki mają duże piki startowe, margines bezpieczeństwa staje się ważniejszy niż sama minimalna cena materiału. Sam dobór przewodu to jednak dopiero połowa pracy, bo równie dużo problemów potrafi wygenerować zła trasa i brak właściwej ochrony.
Jak prowadzić i zabezpieczać linię, żeby nie pracowała na granicy możliwości
Najważniejsze są trzy rzeczy: dostępność, ochrona mechaniczna i poprawne zabezpieczenie elektryczne. Ja zawsze zakładam, że jeśli coś można zrobić w miejscu łatwo dostępnym, to trzeba to właśnie tam zrobić, bo serwis i pomiary wracają szybciej, taniej i bez demolowania wykończenia.- Prowadź linię w miejscach, do których można dojść bez rozkuwania ścian, najlepiej w klatce schodowej, piwnicy, szybie technicznym lub specjalnej trasie kablowej.
- Unikaj odcinków narażonych na uszkodzenia mechaniczne, wilgoć i przypadkowe podgrzewanie.
- Dobierz zabezpieczenia nadprądowe i zwarciowe do konkretnego kabla, a nie odwrotnie.
- Zadbaj o jakość zakończeń, moment dokręcenia i właściwe końcówki kablowe.
- Oznacz trasę i rozdzielnice tak, aby po latach dało się od razu ustalić, co gdzie biegnie.
- Sprawdź układ sieciowy, szczególnie jeśli występuje rozdział PEN lub przejście do układu TN-S.
W praktyce bardzo często widać różnicę między instalacją, która jest tylko „zamontowana”, a instalacją, która została faktycznie zaprojektowana pod eksploatację. Ta druga ma sensowną rezerwę miejsca, czytelne zabezpieczenia i trasę, którą da się skontrolować bez strat czasu. To właśnie tu wychodzą też najdroższe w skutkach błędy.
Warto pamiętać, że układ musi być nie tylko poprawny elektrycznie, ale też odporny na codzienną eksploatację. ZPE słusznie zwraca uwagę, że złącze ma być jednocześnie dostępne i zabezpieczone, a ten sam kompromis dotyczy całej linii zasilającej.
Skoro wiadomo już, jak powinna być prowadzona, można przejść do rzeczy najczęściej pomijanej: błędów, które przez pierwsze miesiące nie dają żadnych objawów.
Najczęstsze błędy, które wychodzą dopiero po latach
Najgorsze w błędach przy tej części instalacji jest to, że nie zawsze widać je od razu. Instalacja działa, ale pracuje cieplej, mniej stabilnie i z mniejszym zapasem. Potem wystarczy dodanie jednego większego odbiornika i problem nagle staje się bardzo widoczny.
| Błąd | Co się dzieje | Jak to się objawia |
|---|---|---|
| Za mały przekrój | Linia nagrzewa się i rośnie spadek napięcia. | Przygasanie świateł, wyzwalanie zabezpieczeń, słabsza praca odbiorników. |
| Luźne zaciski | Rośnie rezystancja styków i pojawia się miejscowe grzanie. | Przebarwienia, zapach przegrzania, czasem stopione elementy obudowy. |
| Brak rezerwy na przyszłe odbiory | Linia staje się wąskim gardłem po dołożeniu nowych urządzeń. | Problemy po montażu pompy ciepła, PV, klimatyzacji albo ładowarki EV. |
| Ukryta trasa bez dostępu | Serwis wymaga rozbiórki elementów wykończenia. | Każda awaria robi się kosztowna i czasochłonna. |
| Mieszanie starego aluminium z nową instalacją bez weryfikacji | Połączenia pracują w niepewnych warunkach. | Niestabilna praca i problemy na styku starego oraz nowego odcinka. |
| Nieczytelna dokumentacja | Trudno ustalić przebieg i zakres odpowiedzialności. | Dłuższe przestoje i większe ryzyko przypadkowych uszkodzeń przy remoncie. |
Ja patrzę na to bardzo prosto: jeśli po latach ktoś nie potrafi bezpiecznie odpowiedzieć, którędy biegnie linia, jak jest zabezpieczona i jaki ma zapas mocy, to projekt nie był wystarczająco dojrzały. I właśnie dlatego modernizacja tak często okazuje się nie kaprysem, tylko koniecznością.
To prowadzi do najważniejszego praktycznego pytania: kiedy naprawa już nie wystarcza i trzeba planować wymianę albo przebudowę całego odcinka.
Kiedy modernizacja staje się koniecznością
Najczęstszy moment jest bardzo prozaiczny: budynek dostaje dziś więcej odbiorników niż przewidywał projekt sprzed lat. Wtedy nawet poprawnie wykonany dawniej odcinek może przestać wystarczać, bo zmienił się nie kabel sam w sobie, tylko sposób korzystania z energii.
- Planujesz fotowoltaikę, pompę ciepła, klimatyzację, płytę indukcyjną albo ładowarkę samochodu elektrycznego.
- Zabezpieczenia wyłączają się bez wyraźnej przyczyny.
- W rozdzielnicy widać ślady przegrzania albo czujesz podwyższoną temperaturę obudowy.
- Przewody mają uszkodzoną izolację albo są aluminiowe i pracują w układzie, który nie pasuje do dzisiejszego obciążenia.
- Chcesz zmienić układ pomiaru, rozdzielić instalację albo przebudować część wspólną budynku.
W obiektach krytycznych temat ma jeszcze większą wagę. Przepisy przewidują, że budynki, w których zanik napięcia może zagrozić życiu, zdrowiu albo środowisku, powinny być zasilane z co najmniej dwóch niezależnych źródeł. To nie jest detal teoretyczny, tylko sygnał, że instalacja zasilająca musi współgrać z całą koncepcją bezpieczeństwa obiektu.
W praktyce zaczynam wtedy od audytu istniejącej trasy, pomiarów i bilansu mocy. Dopiero potem dobiera się nowy kabel, zabezpieczenia i sposób prowadzenia. Jak pokazuje choćby TAURON Dystrybucja, inwestor zwykle przygotowuje WLZ, a samo podłączenie do sieci można zlecić operatorowi osobno, więc warto od razu wiedzieć, który zakres prac leży po czyjej stronie.
Jeśli modernizacja ma sens, dobrze jest zamknąć ją prostą checklistą jeszcze przed podpisaniem umowy z projektantem lub wykonawcą.
Co sprawdzić przed zleceniem projektu lub wymiany
- Ustal, gdzie dokładnie przebiega obecny odcinek i czy da się do niego dotrzeć bez demontażu połowy wykończenia.
- Sprawdź, jaka jest moc przyłączeniowa dziś i jakiej mocy możesz potrzebować w perspektywie 3-5 lat.
- Rozdziel odpowiedzialność: który fragment należy do operatora, a który do właściciela budynku.
- Uwzględnij przyszłe odbiory, zwłaszcza fotowoltaikę, pompę ciepła, magazyn energii i ładowarkę EV.
- Poproś o dobór przekroju na podstawie obciążenia, spadku napięcia i warunków zwarciowych, a nie tylko ceny kabla.
- Wymagaj dokumentacji powykonawczej, opisów obwodów i protokołów pomiarów.
Dobrze zaprojektowana WLZ nie zwraca na siebie uwagi, bo po prostu działa: nie grzeje się, nie dusi instalacji i nie blokuje rozwoju budynku. Jeśli miałbym wskazać jeden praktyczny wniosek, to byłby taki, że na tym odcinku oszczędność bardzo często wraca jako koszt modernizacji po kilku latach. Lepiej więc zaplanować go z zapasem, niż później ratować całą instalację pod presją awarii.
