W rozdzielnicy nie chodzi tylko o to, żeby prąd płynął, ale też o to, żeby dało się go bezpiecznie odciąć dokładnie tam, gdzie trzeba. W praktyce wyłącznik jest jednym z tych elementów, które chronią przewody, urządzenia i ludzi, a przy okazji porządkują cały rozdział energii w budynku. W tym tekście rozbieram temat na części: od działania i rodzajów, przez dobór do obwodu, aż po szczególne zasady dla fotowoltaiki.
Najważniejsze rzeczy, które warto zapamiętać
- Aparat w rozdzielnicy ma albo odłączyć obwód, albo chronić go przed przeciążeniem, zwarciem, prądem upływu lub umożliwiać bezpieczny serwis.
- W praktyce najczęściej spotkasz aparaty nadprądowe, różnicowoprądowe, różnicowo-nadprądowe i rozłączniki.
- Dobór opiera się na napięciu, prądzie, liczbie biegunów, zdolności zwarciowej i warunkach pracy.
- W fotowoltaice strona DC wymaga osobnych zasad, bo łuk elektryczny jest trudniejszy do wygaszenia niż w AC.
- Najwięcej błędów wynika z mieszania funkcji jednego aparatu z drugim albo z doboru „na oko”.
Co właściwie robi aparat odcinający obwód
W dobrze zaprojektowanej instalacji ten element nie jest „przełącznikiem do wszystkiego”. Jego rola zależy od miejsca w układzie: raz ma tylko odciąć zasilanie na czas serwisu, innym razem zareagować na przeciążenie, a jeszcze innym wykryć upływ prądu do ziemi. To właśnie dlatego w rozdzielnicy tak ważne jest rozdzielenie funkcji ochrony, odłączania i sterowania.
Z doświadczenia widzę, że największy chaos zaczyna się wtedy, gdy ktoś chce jedną nazwą opisać kilka różnych aparatów. A to prowadzi już prosto do pytania, czym właściwie różni się od bezpiecznika i dlaczego nie każdy element działa tak samo.
Jak działa i czym różni się od bezpiecznika
Aparat nadprądowy działa dzięki dwóm mechanizmom. Wyzwalacz termiczny reaguje na długotrwałe przeciążenie, a elektromagnetyczny na zwarcie, czyli gwałtowny skok prądu. W praktyce oznacza to, że obwód zostaje odłączony zanim przewody zdążą się nadmiernie nagrzać albo urządzenia ulegną uszkodzeniu.
Bezpiecznik topikowy robi to samo zadanie w prostszy sposób, ale jest jednorazowy: wkład topikowy ulega stopieniu i trzeba go wymienić. To rozwiązanie nadal ma sens w części instalacji, jednak w nowoczesnych rozdzielnicach częściej wygrywa aparat wielokrotnego działania, bo po zadziałaniu wystarczy go ponownie załączyć po usunięciu przyczyny.
Warto też odróżnić ochronę nadprądową od różnicowoprądowej. Różnicowoprądowy aparat ochronny, czyli RCD, reaguje na różnicę prądów między przewodem fazowym a neutralnym, więc wykrywa upływ do ziemi, ale nie zastępuje ochrony przed przeciążeniem i zwarciem. Najczęściej spotyka się wersje 30 mA jako ochronę dodatkową dla ludzi oraz 100 mA lub 300 mA tam, gdzie ważniejsza staje się selektywność albo ochrona przeciwpożarowa.
Źródłem wielu nieporozumień jest też łuk elektryczny. W prądzie stałym nie gaśnie tak łatwo jak w zmiennym, dlatego aparaty do DC muszą być dobrane znacznie ostrożniej. I właśnie z tego powodu warto przyjrzeć się rodzajom urządzeń, które realnie spotykam w instalacjach.

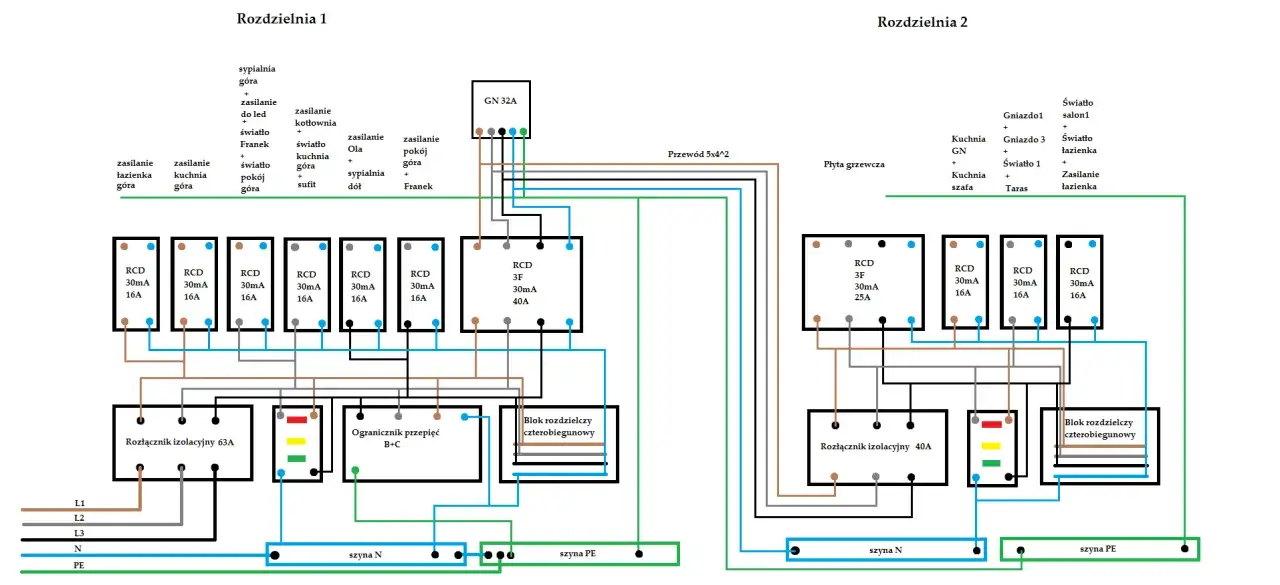

Jakie odmiany spotkasz w rozdzielnicy
W rozdzielnicy nie wystarczy wiedzieć, że coś „odcina prąd”. Trzeba jeszcze rozumieć, co dokładnie odcina i czy przy okazji chroni instalację, czy tylko umożliwia bezpieczną izolację obwodu. To rozróżnienie ma znaczenie szczególnie wtedy, gdy jedna skrzynka ma obsłużyć kilka stref domu, garaż, ładowarkę albo instalację fotowoltaiczną.
| Urządzenie | Co robi | Czego nie robi | Gdzie ma sens |
|---|---|---|---|
| Aparat nadprądowy | Odłącza obwód przy przeciążeniu i zwarciu. | Nie chroni przed prądem upływu do ziemi. | Obwody gniazd, oświetlenia, urządzeń i zasilania stałego. |
| Różnicowoprądowy aparat ochronny (RCD) | Reaguje na prąd upływu i chroni przed porażeniem oraz skutkami uszkodzeń izolacji. | Nie zastępuje ochrony nadprądowej. | Obwody, w których liczy się ochrona dodatkowa ludzi i ograniczenie skutków awarii. |
| Aparat różnicowo-nadprądowy (RCBO) | Łączy ochronę nadprądową i różnicowoprądową w jednym module. | Nie rozwiązuje źle zaprojektowanego obwodu ani złego doboru przewodów. | Pojedyncze obwody, gdy chcesz oszczędzić miejsce i zwiększyć precyzję ochrony. |
| Rozłącznik izolacyjny | Bezpiecznie odcina zasilanie na czas prac serwisowych. | Zwykle nie jest aparatem ochronnym. | Wejście rozdzielnicy, sekcje wymagające serwisu i bezpiecznego odłączenia. |
| Rozłącznik DC / obciążeniowy | Odłącza stronę stałoprądową, także pod obciążeniem, jeśli jest do tego zaprojektowany. | Nie można go traktować jak uniwersalnego zamiennika aparatu AC. | Fotowoltaika, magazyny energii i inne obwody stałoprądowe. |
W rodzinie norm IEC 60947 funkcje odłączania, łączenia i zabezpieczania są rozdzielone właśnie po to, żeby projektant nie mylił roli aparatu z jego wyglądem na szynie DIN. W praktyce najważniejsze jest to, czy dany model może pracować pod obciążeniem i czy ma odpowiednią kategorię pracy. To prowadzi już do pytania, jak dobrać właściwy aparat do konkretnego obwodu.

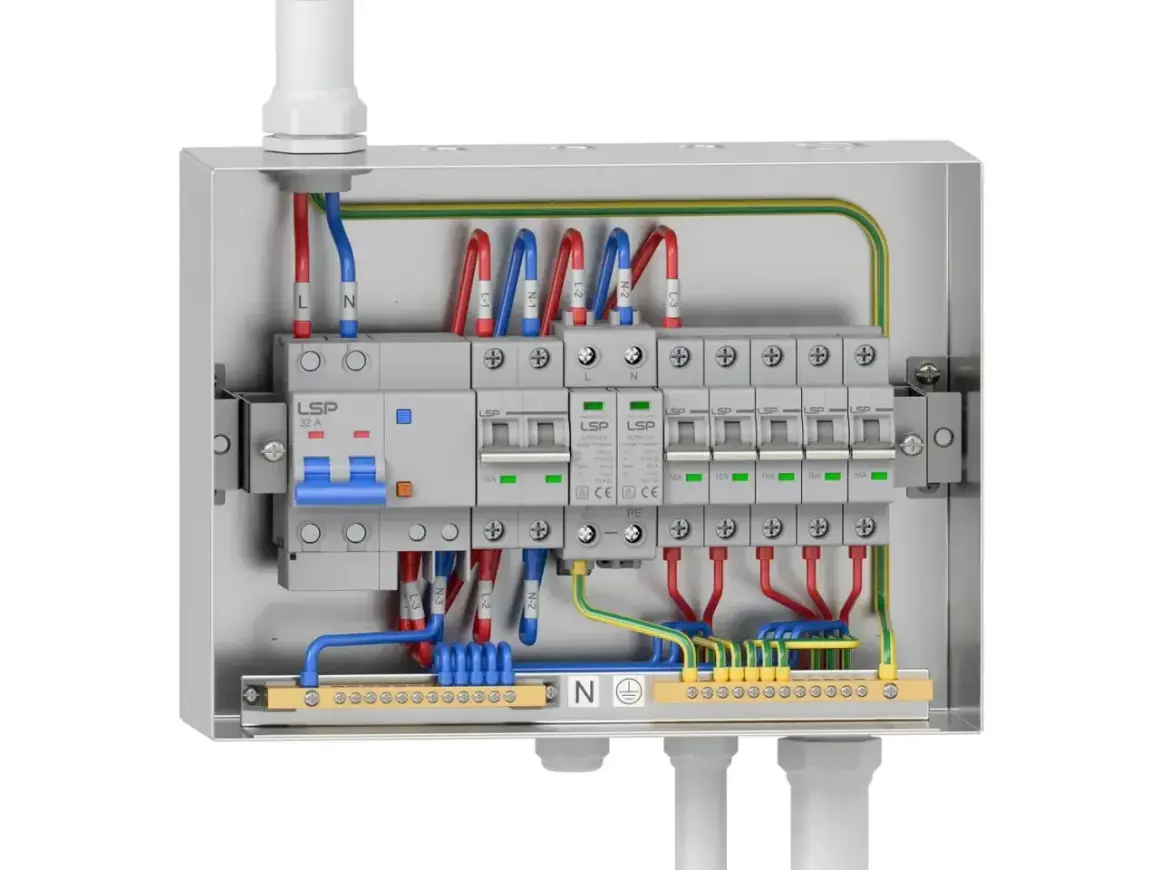

Jak dobrać aparat do obwodu i obciążenia
Przy doborze nie patrzę najpierw na markę, tylko na parametry, które naprawdę decydują o bezpieczeństwie i trwałości. Najważniejsze są napięcie znamionowe, prąd znamionowy, liczba biegunów, zdolność zwarciowa i charakterystyka zadziałania. Dopiero potem liczy się wygoda montażu, kompaktowa obudowa czy dodatki, które dobrze wyglądają w katalogu.- Prąd znamionowy musi odpowiadać obciążeniu i przekrojowi przewodu. W mieszkaniówce często spotkasz 10 A dla oświetlenia i 16 A dla gniazd, ale to nie jest przepis na ślepe kopiowanie projektu.
- Charakterystyka B, C albo D określa, jak szybko zadziała aparat przy przeciążeniu i zwarciu. B wybieram zwykle dla obwodów o małych prądach rozruchowych, C dla urządzeń z większym startem, a D tylko tam, gdzie prądy rozruchowe naprawdę tego wymagają.
- Liczba biegunów zależy od układu sieci i obwodu. W praktyce spotyka się 1P+N, 3P i 4P, a dobór musi uwzględniać także sposób rozłączania przewodu neutralnego.
- Zdolność zwarciowa to granica, przy której aparat ma bezpiecznie przerwać bardzo duży prąd zwarcia. W rozdzielnicach domowych często widzi się 6 kA, a w bardziej wymagających układach 10 kA lub więcej.
- Selektywność oznacza, że przy awarii ma zadziałać najbliższe zabezpieczenie, a nie główne. To drobiazg tylko z pozoru, bo od niego zależy, czy awaria jednego obwodu zatrzyma cały budynek.
Ja zwykle zaczynam od przewodu i obciążenia, a dopiero później dopasowuję aparat. Taka kolejność jest bardziej odporna na błędy niż kupowanie „na oko”, a właśnie z błędów projektowych rodzi się większość problemów w eksploatacji.
Najczęstsze błędy przy montażu i użytkowaniu
W praktyce najczęściej psuje się nie sam aparat, tylko założenie, że „jeden mocniejszy rozwiąże wszystko”. To błąd, bo zbyt duży zapas potrafi zostawić kabel bez właściwej ochrony, a zbyt mały zapas będzie wyzwalał obwód przy normalnym rozruchu urządzeń.
- Dobór tylko po amperażu, bez sprawdzenia przekroju przewodu i warunków ułożenia.
- Mieszanie funkcji ochrony przed przeciążeniem z ochroną różnicowoprądową.
- Brak opisu obwodów w rozdzielnicy, przez co serwis trwa dłużej i łatwiej o pomyłkę.
- Ignorowanie temperatury otoczenia, wilgoci i zapylenia, które realnie wpływają na pracę aparatury.
- Brak selektywności między zabezpieczeniem głównym a obwodowym.
- Luźne zaciski i zły moment dokręcenia, które z czasem powodują grzanie się połączeń.
Jeśli miałbym wskazać jeden nawyk, który robi największą różnicę, to byłoby właśnie konsekwentne porządkowanie obwodów i opisów. Tę samą logikę warto przenieść także na instalacje z fotowoltaiką, bo tam stawka jest jeszcze wyższa.
Co zmienia fotowoltaika i magazyn energii
Na stronie DC instalacja zachowuje się inaczej niż klasyczna rozdzielnica 230/400 V. Łuk elektryczny jest trudniejszy do wygaszenia, a napięcia łańcuchów modułów potrafią być wysokie nawet wtedy, gdy moc systemu nie wygląda groźnie. Dlatego na tej stronie stosuje się aparat przeznaczony do pracy DC albo rozwiązanie zintegrowane z falownikiem, jeśli producent tak to przewidział.
Przy projektowaniu sprawdzam przede wszystkim maksymalne napięcie DC falownika, dopuszczalny prąd stringu, liczbę biegunów i kategorię pracy aparatu. To ważniejsze niż sama nazwa handlowa. Jeżeli urządzenie ma pracować pod obciążeniem, musi być do tego wyraźnie zaprojektowane, a nie tylko „pasować” wymiarami do szyny DIN.W systemach z magazynem energii zasada jest podobna, tylko dochodzi jeszcze większa dbałość o kolejność odłączania źródeł. Producenci falowników i baterii zwykle wymagają konkretnej procedury serwisowej, bo najpierw trzeba odciąć odpowiednie źródło energii, a dopiero potem rozłączać kolejne sekcje. To nie jest detal techniczny, ale realna granica bezpieczeństwa, dlatego instalacja PV i magazyn nie powinny być traktowane jak zwykły obwód gniazd.
Na tym tle najlepiej widać, że dobór aparatury w energetyce i fotowoltaice zawsze zaczyna się od pytania, co dokładnie ma zostać odłączone i w jakich warunkach.
Na co patrzeć, gdy rozdzielnica ma obsłużyć dom i fotowoltaikę
Jeśli mam doradzić jedną prostą kolejność działania, to wygląda ona tak: najpierw ustal rodzaj obwodu, potem napięcie i prąd, następnie liczbę biegunów, zdolność zwarciową i dopiero na końcu wybierz konkretny model. W instalacjach domowych i PV nie ma miejsca na przypadkowość, bo różnica między poprawnym doborem a „prawie dobrym” ujawnia się zwykle dopiero przy awarii albo serwisie.
- Sprawdź, czy chodzi o obwód AC czy DC.
- Dobierz aparat do przewodu, a nie odwrotnie.
- Upewnij się, że urządzenie ma właściwą kategorię pracy i zdolność zwarciową.
- Rozdziel ochronę nadprądową, różnicowoprądową i funkcję izolacji serwisowej.
- W PV i magazynie energii trzymaj się zaleceń producenta, zwłaszcza po stronie DC.
Tak zaprojektowany układ nie tylko lepiej chroni sprzęt, ale też upraszcza obsługę i zmniejsza ryzyko błędów przy każdej kolejnej ingerencji w rozdzielnicę.
