Instalacja elektryczna w domu to nie tylko przewody ukryte w ścianach. To system, który musi równocześnie zasilać oświetlenie, kuchnię, łazienkę, elektronikę i coraz częściej fotowoltaikę, pompę ciepła czy ładowarkę samochodu. W praktyce liczą się trzy rzeczy: sensowny podział obwodów, właściwe zabezpieczenia i plan na przyszłe obciążenia, bo późniejsze poprawki są zwykle droższe niż dobrze przemyślany projekt.
Najważniejsze jest bezpieczne rozdzielenie zasilania i rezerwa na przyszłe obciążenia
- Domowa instalacja powinna dzielić odbiorniki na osobne obwody, a nie zasilać wszystkiego z jednego zabezpieczenia.
- W rozdzielnicy najważniejsze są: wyłącznik główny, zabezpieczenia nadprądowe, różnicówka i ochrona przepięciowa.
- Najwięcej problemów powodują zbyt mała liczba obwodów, brak opisu rozdzielnicy i niedoszacowanie dużych odbiorników.
- W nowym domu warto od razu przewidzieć fotowoltaikę, pompę ciepła, indukcję lub ładowarkę EV.
- Po montażu trzeba wykonać pomiary i zachować dokumentację, bo to nie jest formalność, tylko realna weryfikacja bezpieczeństwa.
Jak działa domowy układ zasilania
Ja patrzę na domową instalację jak na łańcuch: energia wchodzi z sieci, przechodzi przez przyłącze i licznik, trafia do rozdzielnicy, a dopiero stamtąd rozchodzi się na obwody końcowe. To właśnie w tym miejscu rozstrzyga się, czy dom będzie działał spokojnie, czy co chwilę będzie wybijał bezpiecznik przy włączeniu kilku urządzeń naraz.
W praktyce dom jednorodzinny najczęściej pracuje w układzie trójfazowym, bo daje większą elastyczność przy podziale mocy. Przy mniejszych mieszkaniach nadal spotyka się zasilanie jednofazowe, ale przy większej liczbie urządzeń stałych, płycie indukcyjnej, pompie ciepła albo ładowarce do auta trzy fazy są po prostu rozsądniejsze. Najważniejsze nie jest samo „ile faz”, tylko to, czy obciążenie jest równomiernie rozłożone.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Przyłącze i zabezpieczenie przedlicznikowe | Wprowadza zasilanie do budynku i ogranicza dopuszczalną moc | Parametry muszą pasować do planowanego zużycia, a nie tylko do obecnych potrzeb |
| Licznik energii | Mierzy pobór prądu | Powinien być dostępny do odczytu i poprawnie opisany |
| Rozdzielnica | Dzieli zasilanie na obwody | Warto zostawić w niej zapas miejsca na przyszłe aparaty |
| Wyłącznik główny | Odłącza całe zasilanie jednym ruchem | Musi być łatwo dostępny, a nie schowany za innymi modułami |
| Zabezpieczenia nadprądowe i różnicowoprądowe | Chronią przewody i ludzi | Nie zastępują projektu, tylko go uzupełniają |
Kiedy ten podstawowy tor zasilania jest logiczny, dopiero wtedy ma sens sensowny podział na obwody. I właśnie na tym etapie najłatwiej zrobić instalację, która będzie wygodna przez lata, a nie tylko „działać na start”.
Jak rozdzielić obwody, żeby dom działał bez przeciążeń
W dobrze zaprojektowanym domu nie ma jednego worka na wszystko. Oddzielam oświetlenie, gniazda ogólne, kuchnię, łazienkę i odbiorniki stałe, bo każda z tych grup pracuje inaczej i ma inny profil obciążenia. To nie jest fanaberia projektanta, tylko praktyka, która ogranicza awarie i ułatwia serwis.
Przepisy dla budynków mieszkalnych wymagają wyodrębnionych obwodów m.in. dla oświetlenia, gniazd ogólnych, pralki, kuchni i urządzeń zainstalowanych na stałe. Ja traktuję to jako minimum, a nie sufit możliwości. Przy współczesnym domu często dokładam też osobne obwody dla zmywarki, piekarnika, płyty, klimatyzacji, garażu i ogrodu.

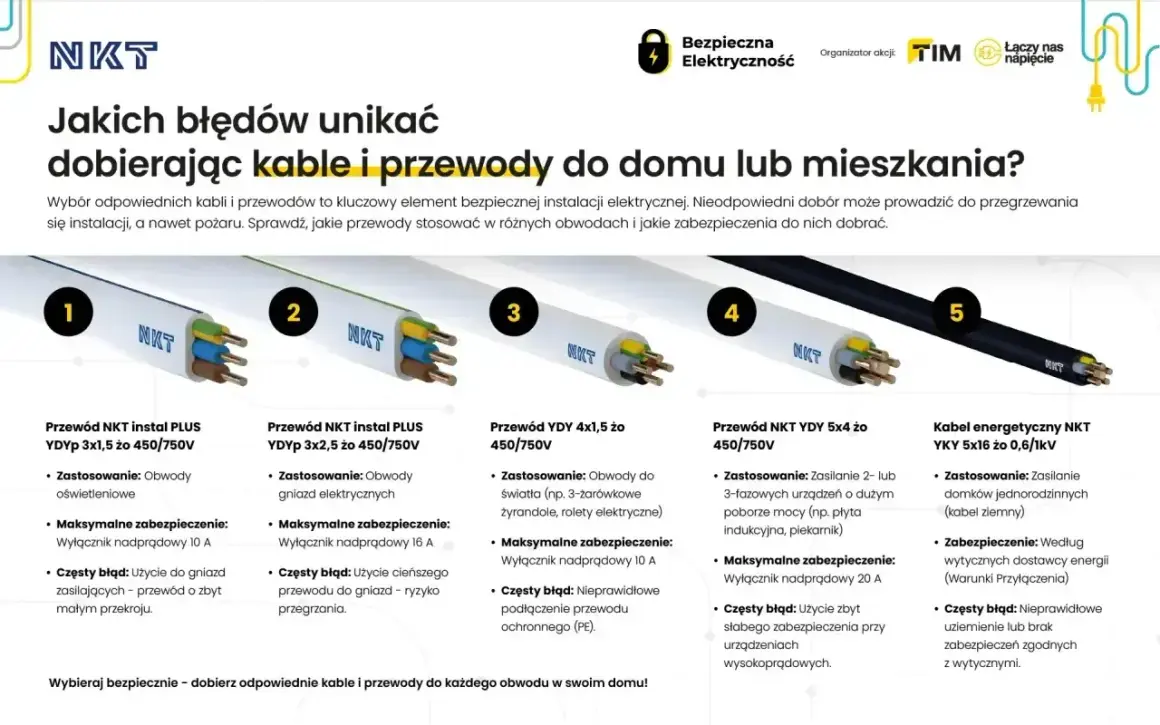

| Obwód | Dlaczego go wydzielam | Typowy dobór, który często się spotyka |
|---|---|---|
| Oświetlenie | Awaria nie gasi całego domu | Najczęściej przewód 3x1,5 mm² i zabezpieczenie 10 A |
| Gniazda ogólne | Sprzęt RTV, ładowarki, drobne AGD | Najczęściej przewód 3x2,5 mm² i zabezpieczenie 16 A |
| Kuchnia | To zwykle najmocniej obciążona strefa w domu | Często kilka osobnych obwodów zamiast jednego wspólnego |
| Łazienka i pralka | Wilgoć i duże obciążenie wymagają większej dyscypliny | Obwód dedykowany, zwykle przez RCD 30 mA |
| Stałe odbiorniki | Piekarnik, płyta, pompa ciepła, klimatyzator czy brama nie powinny wisieć na przypadkowym obwodzie | Dobór zależy od mocy, długości trasy i zasilania 1- lub 3-fazowego |
Nie traktuję tych wartości jak sztywnej recepty. Długość trasy, sposób ułożenia przewodu, temperatura otoczenia i jednoczesność pracy urządzeń potrafią zmienić dobór kabla oraz zabezpieczenia. Jeśli w domu jest indukcja, suszarka, klimatyzacja i ładowarka EV, liczba obwodów szybko rośnie do kilkunastu, a czasem więcej.
Największą różnicę robi kuchnia. Jedna lodówka, zmywarka, piekarnik i płyta na wspólnym torze to proszenie się o kłopoty. Lepszy jest rozdział, który pozwala wyłączyć jedną usterkę bez wyłączania połowy domu.
Same obwody to jednak dopiero połowa układanki. Druga połowa to zabezpieczenia, które mają zadziałać wtedy, gdy coś pójdzie nie tak.

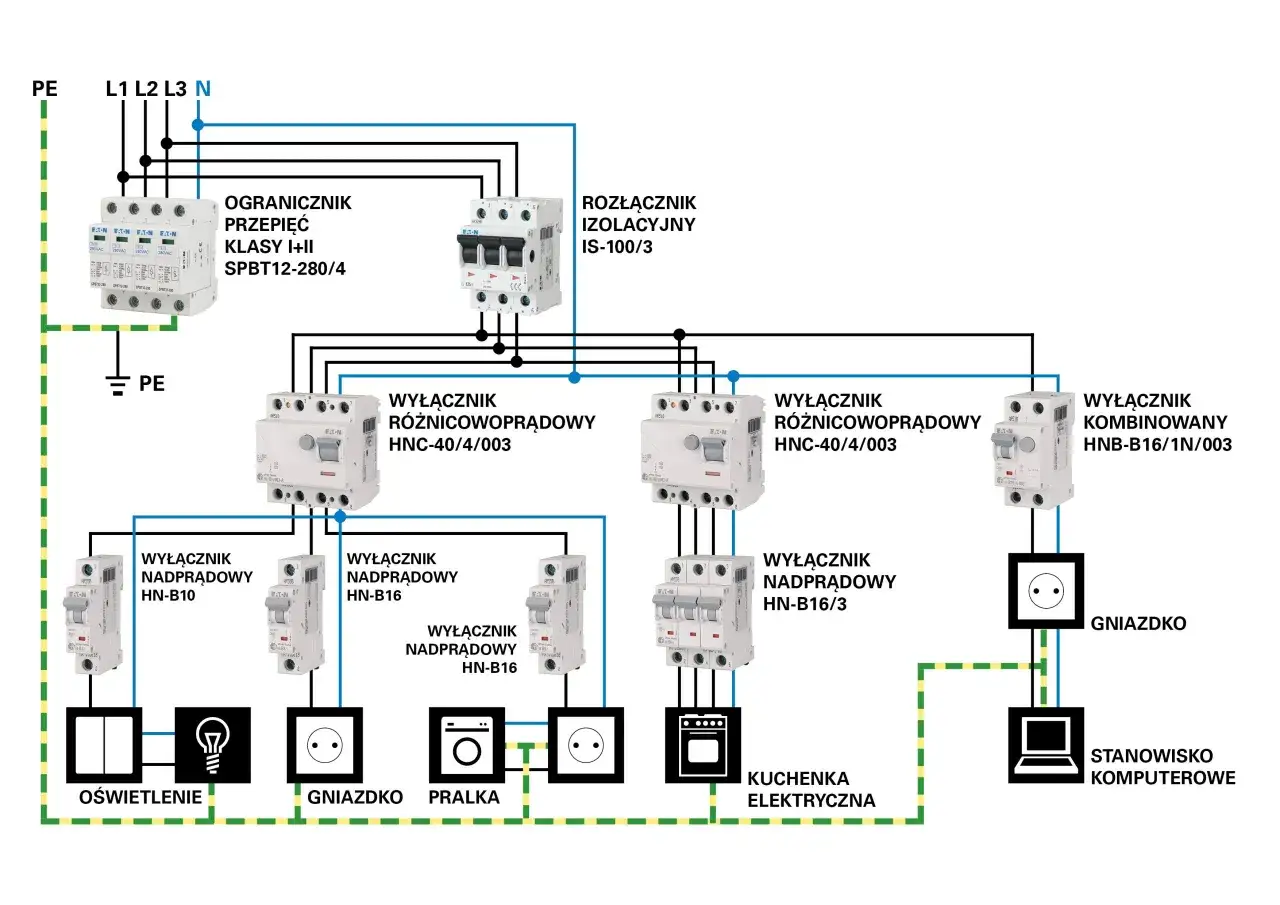

Jakie zabezpieczenia powinny znaleźć się w rozdzielnicy
Najczęściej interesuje mnie nie liczba modułów w rozdzielnicy, tylko to, czy aparatów użyto z głową. W dobrze zrobionej instalacji powinny się znaleźć elementy, które chronią przewody, ludzi i wrażliwą elektronikę, a nie tylko „coś, co wyłącza prąd”.
- Wyłącznik główny - pozwala odciąć całe zasilanie w jednym miejscu. To podstawowy element bezpieczeństwa i wygody serwisowej.
- Wyłączniki nadprądowe - chronią przewody przed przeciążeniem i zwarciem. Dobiera się je do przekroju kabla, a nie odwrotnie.
- Wyłączniki różnicowoprądowe - reagują na upływ prądu i pomagają chronić przed porażeniem. W domach najczęściej spotyka się wersje 30 mA.
- Ograniczniki przepięć - zabezpieczają elektronikę przed skokami napięcia. Przy fotowoltaice, długich liniach i dużej liczbie urządzeń to bardzo rozsądny element.
- Oddzielone szyny PE i N - po rozdziale przewodu PEN instalacja wewnętrzna pracuje zwykle w układzie TN-S lub TN-C-S, co porządkuje ochronę i ułatwia diagnostykę.
Różnicówka nie jest magicznym zamiennikiem bezpiecznego projektu. Jeśli cały dom wisi na jednym RCD, jeden problem może odciąć wszystko: lodówkę, światło i router. Ja wolę kilka grup albo nowocześniejsze rozwiązania, w których pojedynczy aparat chroni jeden konkretny obwód. To droższe na starcie, ale po latach bardzo się broni.
Warto też pamiętać, że zabezpieczenie nadprądowe dobiera się do obciążalności przewodu, a nie do apetytu użytkownika. To dlatego źle dobrany aparat bywa równie problematyczny jak jego brak. Gdy zabezpieczenia są już sensownie ułożone, trzeba jeszcze zadbać o to, jak przewody biegną w ścianach i gdzie trafia osprzęt.
Jak prowadzić przewody i osprzęt, żeby instalacja była serwisowalna
Tu najczęściej wychodzą błędy, których nie widać po odbiorze, ale które bardzo widać po kilku latach. Dobrą praktyką jest prowadzenie przewodów pionowo i poziomo, bez „ukosów”, bo wtedy łatwiej przewidzieć ich przebieg przy wierceniu, remontach i późniejszych zmianach wyposażenia.
W miejscach wilgotnych obowiązują ostrzejsze wymagania. Łączniki w łazience montuje się poza samym pomieszczeniem, a osprzęt w strefie narażonej na wodę musi mieć odpowiedni stopień ochrony, zwykle co najmniej IPX4. To nie jest detal estetyczny, tylko realna bariera bezpieczeństwa. W strefach mokrych bardzo ważne są też połączenia wyrównawcze, czyli takie połączenie metalowych elementów, które ogranicza różnice potencjałów.
Przy wykończonych wnętrzach instalacja może być podtynkowa albo natynkowa. W nowych domach zwykle wygrywa podtynkowa, bo łatwiej ją ukryć. W remontach natynkowe korytka lub rurki bywają rozsądniejsze, bo dają dostęp do przewodów bez rozwalania połowy ściany. Ja zawsze patrzę na to z perspektywy serwisu: jeśli coś ma być naprawione za pięć lat, dobrze, żeby dało się do tego dojść bez demolki.
W praktyce duże znaczenie ma też wysokość osprzętu. Gniazda często montuje się około 30 cm nad podłogą, a w kuchni wyżej, zwykle około 100-105 cm, żeby były wygodne nad blatem. Łączniki przy drzwiach umieszcza się po stronie klamki, najczęściej około 105 cm nad podłogą. To drobiazgi, ale właśnie one odróżniają instalację wygodną od przypadkowej.
Gdy trasy i osprzęt są przemyślane, łatwiej przejść do tematu, który dziś robi ogromną różnicę: przygotowania domu pod nowe źródła i nowe odbiory energii.
Jak przygotować dom pod fotowoltaikę, pompę ciepła i ładowarkę
W domu, który ma działać przez lata, nie myślę tylko o tym, co jest dziś, ale też o tym, co może dojść za dwa albo pięć lat. W praktyce najczęściej chodzi o fotowoltaikę, pompę ciepła, klimatyzację i ładowarkę samochodu. Każde z tych urządzeń zmienia sposób, w jaki energia rozchodzi się po budynku.
Najważniejsze są trzy rzeczy: rezerwa miejsca w rozdzielnicy, sensowny bilans faz i przygotowane trasy kablowe. Ja zwykle zostawiam około 20-25% wolnych modułów, bo później prawie zawsze okazuje się, że trzeba dołożyć dodatkowy aparat, sterownik albo zabezpieczenie dla kolejnego obwodu. Do tego warto od razu przewidzieć peszle lub koryta do garażu, na dach i do pomieszczenia technicznego.
| Co warto zaplanować | Po co to robię | Efekt praktyczny |
|---|---|---|
| Wolne miejsce w rozdzielnicy | Na przyszłe aparaty, sterowniki i zabezpieczenia | Mniej kucia i mniej przeróbek |
| Osobny obwód dla ładowarki EV | Duży, przewidywalny pobór mocy | Stabilna praca i łatwiejsza kontrola obciążenia |
| Trasa pod falownik i automatykę PV | Ułatwia późniejszy montaż | Instalacja nie wymaga prowizorki |
| Bilans faz | Zapobiega przeciążeniu jednej fazy | Lepsza stabilność całego domu |
| Obwody krytyczne | Fridge, router, część oświetlenia, brama | Dom działa nawet przy awarii wybranej sekcji |
Jeśli dom ma współpracować z odnawialnymi źródłami energii, rozdzielnica powinna być czytelna, a układ ochrony przepięciowej przemyślany. Przy instalacji PV i większej liczbie urządzeń elektronicznych nie lubię oszczędzać na ochronie, bo właśnie tam awarie potrafią być najbardziej kosztowne. Dobrze zaprojektowany dom nie tylko zużywa energię, ale też umie nią zarządzać.
To prowadzi prosto do największych błędów, które widzę w praktyce. I właśnie one najczęściej przesądzają o tym, czy instalacja będzie wygodna, czy problematyczna.
Jakie błędy najczęściej psują całą instalację
Najtańsza instalacja na etapie wykonania często okazuje się najdroższa po kilku latach. Z doświadczenia widzę kilka powtarzalnych błędów, które później bardzo trudno odkręcić bez większego remontu.
- Zbyt mało obwodów - kuchnia, salon i gabinet wiszą na jednym zabezpieczeniu, więc jedna awaria potrafi unieruchomić pół domu.
- Jeden RCD na wszystko - oszczędność pozorna, bo przy problemie gaśnie cały budynek, a diagnostyka staje się męcząca.
- Brak rezerwy w rozdzielnicy - później nie ma gdzie dołożyć ochrony, sterowania albo zabezpieczenia dla nowego urządzenia.
- Zły dobór przewodów do obciążenia - przewód i zabezpieczenie muszą wynikać z obliczeń, długości trasy i sposobu ułożenia.
- Brak opisu obwodów - bez czytelnego opisu każda naprawa trwa dłużej i kończy się zgadywaniem.
- Ignorowanie jednoczesności - nie wszystkie urządzenia pracują w pełnej mocy naraz, ale część z nich może wystarczyć, żeby przeciążyć źle zaprojektowaną instalację.
Jeśli miałbym wskazać jeden błąd najczęstszy, to jest nim myślenie, że „na razie wystarczy”. Instalacja nie powinna być projektowana pod chwilę, tylko pod realne używanie domu przez następne lata. Zwłaszcza dziś, gdy standardem stają się urządzenia dużej mocy i własna produkcja energii.
Żeby nie zostać z instalacją, która wygląda dobrze tylko na papierze, przed odbiorem warto sprawdzić kilka rzeczy bardzo konkretnie.
Co sprawdzam przed odbiorem i przed modernizacją starego domu
Przed odbiorem nie wystarczy spojrzeć, czy gniazdka są prosto. Trzeba sprawdzić, czy instalacja naprawdę działa bezpiecznie. Ja zawsze proszę o protokół pomiarów i patrzę, czy ktoś zrobił pełny zestaw testów, a nie tylko „włączył i działa”.
- ciągłość przewodów ochronnych PE,
- rezystancję izolacji przewodów,
- skuteczność samoczynnego wyłączenia zasilania,
- test działania wyłączników różnicowoprądowych,
- prawidłową polaryzację gniazd,
- czytelny opis wszystkich obwodów w rozdzielnicy.
W starych domach patrzę jeszcze ostrzej. Jeśli widzę instalację aluminiową bez przewodu ochronnego, topikowe zabezpieczenia i brak RCD, to zwykle nie mówię o kosmetyce, tylko o realnej modernizacji. Częściowa naprawa bywa wtedy tylko odsuwaniem problemu w czasie. Lepiej zrobić jeden rozsądny etap niż kilka prowizorek, które nie rozwiązują źródła ryzyka.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: dobra instalacja nie polega na tym, że „jakoś działa”, tylko na tym, że jest logicznie podzielona, ma odpowiednie zabezpieczenia i pozwala bezpiecznie dodać nowe odbiory w przyszłości. To właśnie taki układ najmniej zaskakuje po latach i najlepiej znosi zmianę stylu życia, kolejne urządzenia oraz własne źródła energii.
