Cewka Tesli to nie tylko efektowne źródło iskier, ale przede wszystkim rezonansowy transformator, który świetnie pokazuje, jak w elektryce współpracują napięcie, częstotliwość i indukcja. W tym tekście wyjaśniam, z czego składa się taki układ, dlaczego potrafi generować bardzo wysokie napięcie i czemu w praktyce bardziej fascynuje niż nadaje się do zwykłego zasilania urządzeń. Dorzucam też różnice względem klasycznego transformatora, najpopularniejsze odmiany oraz najważniejsze zasady bezpieczeństwa.
Najkrócej: to układ, który wzmacnia napięcie dzięki rezonansowi
- Nie działa jak zwykły transformator sieciowy - kluczowy jest rezonans dwóch obwodów, a nie sam stosunek zwojów.
- Energia trafia najpierw do obwodu pierwotnego, a potem jest przekazywana do uzwojenia wtórnego przez sprzężenie magnetyczne.
- Wysokie napięcie pojawia się dopiero wtedy, gdy obwody są dobrze zestrojone i mają podobną częstotliwość pracy.
- Wyładowania powstają, gdy pole elektryczne przebije powietrze i utworzy kanał przewodzący.
- W energetyce i elektronice ten układ jest ważny głównie jako demonstracja zjawisk, test izolacji i lekcja o rezonansie.
- Największe znaczenie ma bezpieczeństwo - wysoka częstotliwość nie oznacza braku ryzyka, zwłaszcza przy EMI i implantach medycznych.

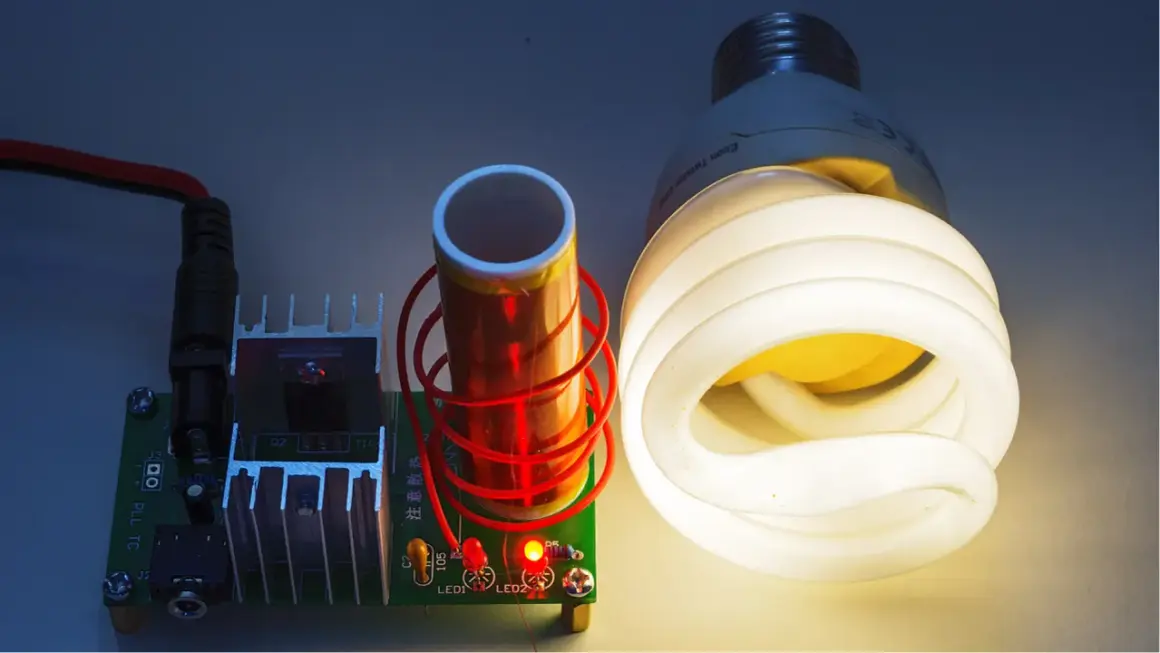

Jak działa rezonansowy transformator Tesli
Ja wolę tłumaczyć ten układ jako dwa obwody LC, które muszą wejść w ten sam rytm. Pierwszy obwód magazynuje energię, a drugi odbiera ją i podnosi napięcie do poziomu, przy którym powietrze przestaje być już dobrym izolatorem. Właśnie dlatego cała konstrukcja jest bardziej układem rezonansowym niż klasycznym transformatorem w potocznym rozumieniu.
Obwód pierwotny
W wersji klasycznej energia z transformatora zasilającego ładuje kondensator. Gdy napięcie osiągnie odpowiedni poziom, iskiernik zamyka obwód i kondensator rozładowuje się przez uzwojenie pierwotne. W wersjach półprzewodnikowych tę samą funkcję przejmują tranzystory lub IGBT, ale logika pracy pozostaje podobna: trzeba wprowadzić energię w impulsach o właściwej częstotliwości.
Rezonans
Tu dzieje się najważniejsza rzecz. Jeśli obwód pierwotny i wtórny mają zbliżoną częstotliwość własną, energia nie „gubi się” przypadkowo, tylko zaczyna się kumulować w obwodzie wtórnym. To właśnie rezonans sprawia, że napięcie na wyjściu rośnie znacznie mocniej, niż sugerowałby sam prosty podział zwojów. W praktyce to uczciwa lekcja elektrotechniki: czasem strojenie znaczy więcej niż surowa moc.
Przeczytaj również: Reaktancja - opór bierny w AC. Jak liczyć i dlaczego to ważne?
Obwód wtórny
Uzwojenie wtórne ma zwykle setki albo tysiące zwojów cienkiego drutu. Na jego szczycie znajduje się najczęściej toroid lub inny element zwiększający pojemność końcówki i wygładzający pole elektryczne. Dzięki temu napięcie rośnie, a wyładowania pojawiają się w przewidywalniejszy sposób. Gdy wszystko jest dobrze zestrojone, energia przechodzi z jednego obwodu do drugiego bardzo sprawnie, choć oczywiście nie bez strat.
Żeby zrozumieć, dlaczego z tej energii robi się spektakl świetlny, warto rozebrać cały układ na konkretne elementy i zobaczyć, za co odpowiada każdy z nich.
Z czego składa się układ i co robi każdy element
Najprostszy sposób myślenia jest taki: każdy element ma własną funkcję, a awaria jednego z nich psuje całą „układankę” rezonansową. Poniżej rozpisuję to tak, jak tłumaczę ten temat komuś, kto chce rozumieć zasadę działania, a nie tylko patrzeć na iskry.
| Element | Rola w układzie | Co się dzieje, gdy jest źle dobrany |
|---|---|---|
| Transformator zasilający | Podnosi napięcie wejściowe do poziomu potrzebnego do pracy układu. | Za niskie napięcie oznacza brak stabilnej pracy i słabsze wyładowania. |
| Kondensator wysokonapięciowy | Magazynuje energię przed gwałtownym rozładowaniem. | Zbyt mała pojemność albo słaba wytrzymałość napięciowa zaburzają cykl pracy. |
| Iskiernik lub układ tranzystorowy | „Uwalnia” energię w odpowiednim momencie i nadaje impuls obwodowi pierwotnemu. | Jeśli przełącza zbyt chaotycznie, rezonans słabnie, a układ traci sprawność. |
| Uzwojenie pierwotne | Tworzy impuls pola magnetycznego i przekazuje energię do wtórnego obwodu. | Zły dobór liczby zwojów utrudnia strojenie całego układu. |
| Uzwojenie wtórne | Podnosi napięcie dzięki dużej liczbie zwojów i rezonansowi. | Uszkodzona izolacja lub błędna geometria szybko prowadzą do strat. |
| Toroid lub terminal górny | Zwiększa pojemność i stabilizuje pole elektryczne na szczycie układu. | Bez niego łatwiej o niekontrolowane przeskoki i gorsze strojenie. |
| Uziemienie | Zamyka obwód odniesienia i poprawia pracę całego układu. | Słabe uziemienie często oznacza niestabilność i większe straty. |
W praktyce to właśnie ten zestaw decyduje o tym, czy układ będzie tylko „strzelał”, czy rzeczywiście pracował jak rezonansowy transformator. Gdy elementy są źle zestrojone, energia nie idzie tam, gdzie powinna, i zamiast spektaklu dostajesz głównie straty. Następny krok to odpowiedź na pytanie, skąd biorą się same wyładowania i co decyduje o ich długości.

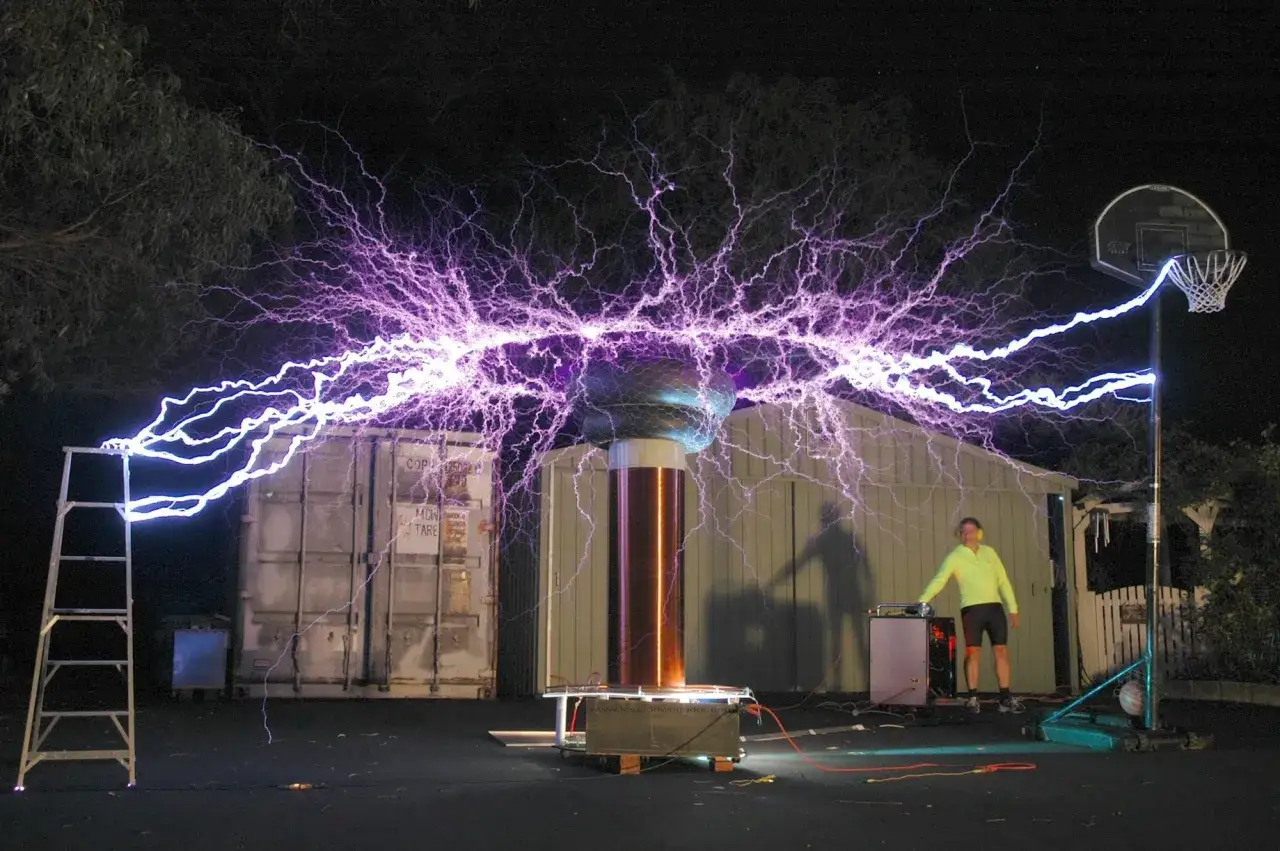

Dlaczego pojawiają się wyładowania i od czego zależy ich długość
Łuk elektryczny nie powstaje dlatego, że układ „ma dużo voltów” w oderwaniu od reszty. Powstaje wtedy, gdy natężenie pola elektrycznego przekroczy wytrzymałość powietrza w danym miejscu. Wtedy gaz jonizuje się i zaczyna przewodzić prąd, a my widzimy charakterystyczny, jasny kanał plazmy. To proste zjawisko fizyczne, ale w praktyce zależy od zaskakująco wielu szczegółów.- Moc układu - większa energia zwykle daje dłuższe i jaśniejsze wyładowania, ale tylko wtedy, gdy układ jest dobrze zestrojony.
- Kształt terminala - łagodne, zaokrąglone powierzchnie rozkładają pole równiej, a ostre krawędzie przyspieszają niekontrolowane przeskoki.
- Wilgotność powietrza - wilgotne powietrze łatwiej sprzyja stratom i potrafi skrócić efektowne wyładowania.
- Strojenie rezonansu - jeśli częstotliwości obwodów nie pasują do siebie, energia nie kumuluje się wystarczająco dobrze.
- Izolacja i odstępy - nawet świetny układ traci sens, gdy energia ucieka po niekontrolowanej drodze.
Wiele osób myśli, że wystarczy „podkręcić napięcie” i pojawią się długie błyskawice. To błąd. Bez rezonansu, porządnej geometrii i sensownego prowadzenia pola elektrycznego dodatkowa moc daje głównie grzanie, zakłócenia i kłopoty z izolacją. Stąd już tylko krok do porównania z klasycznym transformatorem, bo właśnie tam najłatwiej zobaczyć, czym ten układ naprawdę się różni.
Czym różni się od zwykłego transformatora i kiedy to ma znaczenie
Największa różnica jest taka, że zwykły transformator służy przede wszystkim do zmiany poziomu napięcia przy użyciu rdzenia i sprzężenia magnetycznego, a układ Tesli robi coś znacznie bardziej wyspecjalizowanego: wzmacnia napięcie przez rezonans. To nie jest kosmetyczna różnica, tylko zmiana całej logiki działania.
| Cecha | Zwykły transformator | Układ rezonansowy Tesli |
|---|---|---|
| Rdzeń | Najczęściej ferromagnetyczny, projektowany pod stabilną pracę. | Zwykle brak klasycznego rdzenia lub rdzeń nie odgrywa głównej roli. |
| Częstotliwość pracy | Najczęściej sieciowa lub kontrolowana elektronicznie. | Wysoka, dobrana tak, by obwody weszły w rezonans. |
| Sposób działania | Zmiana napięcia wynika głównie z liczby zwojów. | Zmiana napięcia wynika głównie z rezonansu i sprzężenia obwodów. |
| Wyjście | Stosunkowo przewidywalne i użyteczne dla odbiorników. | Bardzo wysokie napięcie, często z wyładowaniami w powietrzu. |
| Główne zastosowanie | Zasilanie, dystrybucja energii, elektronika mocy. | Pokazy, badania, eksperymenty z wysokim napięciem. |
W energetyce i w systemach fotowoltaicznych ta różnica ma praktyczne znaczenie. Tam liczą się sprawność, stabilność i przewidywalność, a nie efektowne wyładowania. Rezonans oczywiście też występuje w elektronice mocy, ale jest wykorzystywany po to, by poprawić sprawność przetwornic, filtrów i układów dopasowania, a nie po to, by tworzyć łuki w powietrzu. Skoro sama konstrukcja może mieć różne warianty, warto zobaczyć, które z nich są dziś najczęściej spotykane.
Najpopularniejsze odmiany i co z nich naprawdę wynika
Jeśli ktoś chce poznać temat sensownie, dobrze jest od razu odróżnić kilka głównych typów. Ja patrzę na nie tak: każdy z nich pokazuje tę samą zasadę, ale robi to innym kosztem, z inną kulturą pracy i z inną złożonością elektroniki.
| Typ | Jak pracuje | Największa zaleta | Największe ograniczenie | Co z tego wynika dla użytkownika |
|---|---|---|---|---|
| SGTC | Klasyczny układ z iskiernikiem. | Historycznie najbliższy pierwotnej idei i bardzo czytelny dydaktycznie. | Głośny, mniej stabilny i mniej „czysty” elektrycznie. | Daje dobry obraz zasady działania, ale wymaga większej tolerancji na straty i zakłócenia. |
| SSTC | Przełączanie realizują tranzystory. | Cichsza i bardziej kontrolowana praca. | Większa złożoność elektroniki sterującej. | Lepsza do nowoczesnych demonstracji i bardziej przewidywalna w pracy. |
| DRSSTC | Solid-state z dodatkowym rezonansem obwodu wtórnego. | Duży efekt wizualny przy dobrej kontroli energii. | Najbardziej wymagająca konstrukcja pod względem projektu i strojenia. | To wariant dla osób, które rozumieją już podstawy i chcą większych możliwości. |
Dla początkującego najważniejszy wniosek jest prosty: to nie jest jeden „magiczny” układ, tylko rodzina konstrukcji opartych na tym samym zjawisku. Historyczna wersja pokazuje ideę najczyściej, a nowoczesne odmiany lepiej kontrolują energię i są wygodniejsze w praktyce. Gdy już widać, że istnieje kilka wariantów, naturalnie pojawia się pytanie, do czego taki układ w ogóle ma sens poza pokazem.
Gdzie ma sens zastosowanie, a gdzie pozostaje efektowną demonstracją
Najuczciwsza odpowiedź brzmi: ten układ jest bardzo cenny jako demonstracja fizyki i narzędzie badawcze, ale słaby jako codzienne źródło energii. Nikola Tesla marzył o bezprzewodowym przesyle na duże odległości, jednak praktyka brutalnie zweryfikowała ten pomysł. Straty w powietrzu, trudność kontroli pola i problemy z bezpieczeństwem sprawiają, że w realnych systemach energetycznych wygrywają rozwiązania znacznie bardziej przewidywalne.
- Pokazy edukacyjne - najlepiej wyjaśniają, czym jest rezonans i sprzężenie magnetyczne.
- Laboratoria i testy izolacji - pomagają sprawdzać odporność materiałów na wysokie napięcie.
- Historia radiotechniki - pokazują, dlaczego te eksperymenty miały znaczenie dla rozwoju łączności.
- Sztuka i efekty sceniczne - używa się ich tam, gdzie liczy się spektakularny efekt wizualny.
To, czego zwykle nie warto oczekiwać, to praktycznego „darmowego zasilania” domu albo paneli fotowoltaicznych. W energetyce liczy się sprawność całego łańcucha, a tutaj celem jest raczej widowisko i demonstracja zjawiska niż dostarczanie energii do odbiornika. I właśnie dlatego ostatnia część jest najważniejsza: dobrze rozumieć ten układ bez mitów i bez lekceważenia ryzyka.
Co warto zapamiętać, żeby nie mylić efektu z użytecznością
Najważniejsza rzecz, jaką wynoszę z tego tematu, jest prosta: ten układ działa dzięki zestrojeniu, a nie dzięki samemu „dużemu napięciu”. Jeśli obwody nie rezonują razem, cała konstrukcja traci większość swojej siły. Jeśli za to są dobrze dobrane, energia potrafi zostać przeniesiona zaskakująco skutecznie i zamienić się w widoczne wyładowania.
Druga rzecz dotyczy bezpieczeństwa. Wysokie napięcie wygląda widowiskowo, ale wciąż może uszkodzić sprzęt elektroniczny, zakłócać pracę urządzeń i stanowić ryzyko dla osób z implantami medycznymi. Ja traktuję takie układy jako świetne narzędzie do nauki elektrotechniki, ale nie jako coś, co można improwizować bez wiedzy o izolacji, odstępach, uziemieniu i kontroli pola elektromagnetycznego.
Jeśli spojrzysz na ten temat przez pryzmat rezonansu, sprzężenia i ograniczeń fizycznych, łatwiej zrozumiesz nie tylko samą Teslę, ale też wiele współczesnych układów elektronicznych. Właśnie dlatego ten wynalazek nadal jest aktualny: nie jako sposób na codzienne zasilanie, lecz jako bardzo czytelny przykład tego, jak elektryka potrafi zamienić teorię w zjawisko, które widać i słychać od razu.
