W napędach pracujących godzinami liczą się prostota, wysoka sprawność i odporność na przeciążenia. Silnik indukcyjny spełnia te wymagania zaskakująco dobrze, ale tylko wtedy, gdy rozumie się, skąd bierze się moment obrotowy, dlaczego rotor nigdy nie dogania pola stojana i jak dobór liczby biegunów wpływa na prędkość. Poniżej rozbieram to na czynniki pierwsze: od zasady działania, przez budowę i poślizg, po praktyczne wskazówki dotyczące doboru i oszczędzania energii.
Najważniejsze rzeczy, które warto zapamiętać o tym napędzie
- Moment obrotowy powstaje z prądów indukowanych w rotorze przez wirujące pole magnetyczne stojana.
- Rotor musi obracać się trochę wolniej niż pole stojana, bo bez poślizgu nie ma indukcji i nie ma momentu.
- Prędkość zależy od częstotliwości zasilania i liczby biegunów; przy 50 Hz czterobiegunowy napęd ma prędkość synchroniczną 1500 obr./min, a pod obciążeniem pracuje wolniej.
- Najlepiej sprawdza się w pompach, wentylatorach, sprężarkach i przenośnikach, zwłaszcza gdy można zastosować falownik.
- Najwięcej strat bierze się z nagrzewania uzwojeń, strat w rdzeniu, tarcia, wentylacji i przewymiarowania.
- Przy ocenie napędu patrzę nie tylko na moc, ale też na chłodzenie, klasę sprawności, sposób rozruchu i profil obciążenia.

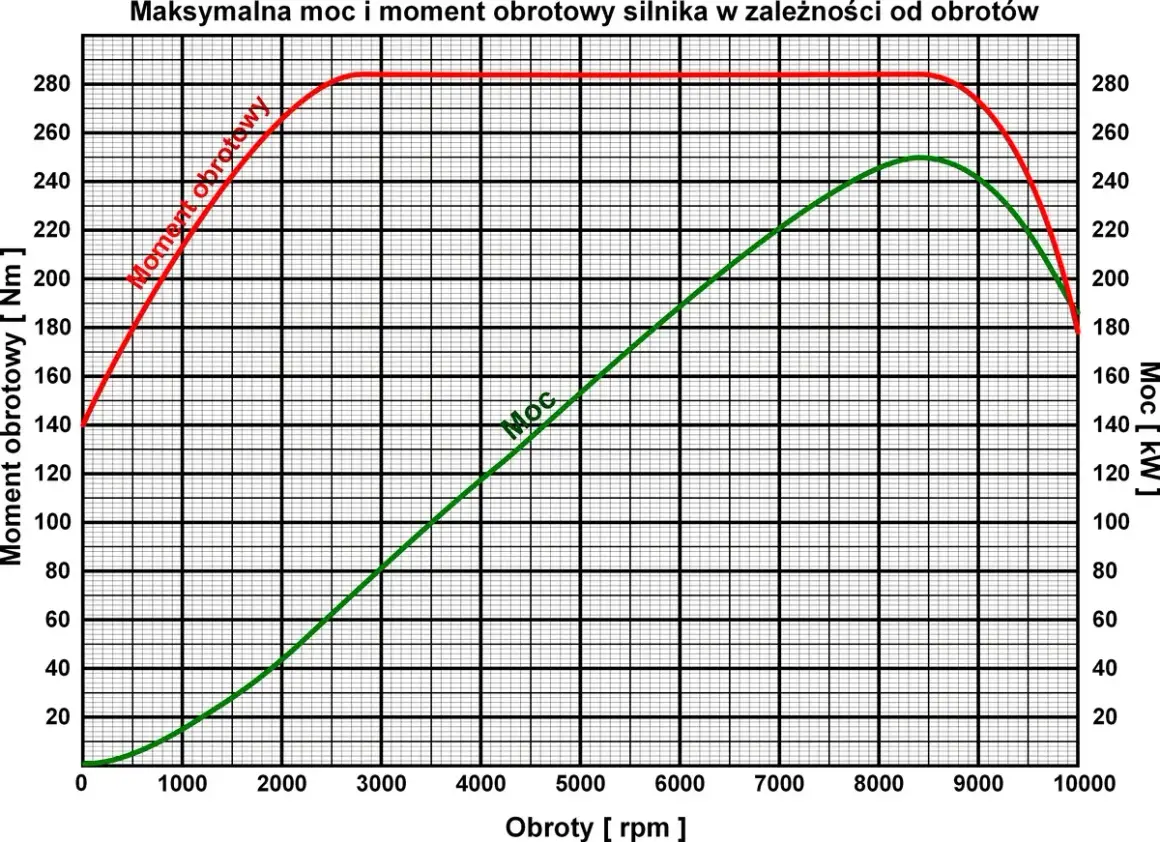

Jak pole magnetyczne zamienia się w obrót
Najprościej mówiąc, cały mechanizm opiera się na tym, że stojan wytwarza wirujące pole magnetyczne. W uzwojeniach zasilanych prądem przemiennym pole to przesuwa się w przestrzeni, a rotor „widzi” je jako ruch względem siebie. Właśnie ten ruch względny indukuje prąd w wirniku, a prąd w przewodnikach wirnika tworzy własne pole, które zaczyna współpracować z polem stojana i wywołuje moment obrotowy.Tu jest sedno działania: bez różnicy prędkości nie ma indukcji. Gdy rotor dogoniłby pole stojana, przestałby się w nim „przecinać” strumień magnetyczny, więc nie powstałby prąd w wirniku, a wraz z nim moment. Dlatego taki napęd zawsze pracuje z pewnym poślizgiem, czyli odrobinę poniżej prędkości synchronicznej.
W praktyce oznacza to bardzo wygodne zachowanie: napęd sam dopasowuje się do obciążenia. Jeśli obciążenie rośnie, rotor zwalnia minimalnie, poślizg się zwiększa, indukowany prąd też rośnie i silnik oddaje większy moment. Gdy obciążenie maleje, wszystko dzieje się w drugą stronę. To właśnie dlatego te maszyny są tak popularne w zastosowaniach przemysłowych i w wielu urządzeniach domowych.
Żeby zrozumieć, skąd biorą się te cechy, trzeba zajrzeć do budowy samego napędu.
Z czego składa się napęd i które odmiany spotyka się najczęściej
W typowej maszynie indukcyjnej najważniejsze są: stojan z uzwojeniami, rotor, niewielka szczelina powietrzna między nimi, łożyska, obudowa oraz układ chłodzenia. Stojan odpowiada za wytworzenie pola magnetycznego, rotor za zamianę energii elektrycznej na mechaniczną, a łożyska i wentylator decydują o trwałości i temperaturze pracy. Sama konstrukcja jest zaskakująco prosta, ale właśnie w tej prostocie leży jej przewaga.
W praktyce spotyka się głównie dwa rozwiązania wirnika. Rotor klatkowy to wariant najprostszy, najtańszy i najmniej kłopotliwy serwisowo. Rotor pierścieniowy daje lepszą kontrolę rozruchu, ale jest droższy i wymaga większej uwagi eksploatacyjnej. Różnica nie jest kosmetyczna, bo wpływa na sposób startu, koszty utrzymania i zakres zastosowań.
| Cecha | Rotor klatkowy | Rotor pierścieniowy |
|---|---|---|
| Koszt zakupu | Niższy | Wyższy |
| Serwis | Prosty, mało elementów zużywalnych | Bardziej wymagający, dochodzą pierścienie i szczotki |
| Rozruch | Standardowy, często wystarczający | Lepsza kontrola przy ciężkim starcie |
| Zastosowanie | Większość pomp, wentylatorów, sprężarek i przenośników | Specjalne napędy o trudnym rozruchu i dużym obciążeniu początkowym |
Jeśli mam przed sobą typowy napęd do pompy lub wentylatora, prawie zawsze zakładam konstrukcję klatkową. To po prostu najrozsądniejszy kompromis między ceną, trwałością i łatwością obsługi. Ta konstrukcja ma jednak jedną naturalną konsekwencję: prędkość nie jest idealnie stała, więc trzeba umieć ją policzyć i zinterpretować.
To właśnie ta konstrukcja decyduje o prędkości, więc następny krok to poślizg i obroty.
Dlaczego prędkość zależy od częstotliwości i liczby biegunów
Prędkość pola magnetycznego stojana wyznacza wzór ns = 120 · f / p, gdzie f to częstotliwość zasilania, a p liczba biegunów. W Polsce, przy sieci 50 Hz, daje to bardzo konkretne wartości. Dla silnika dwubiegunowego prędkość synchroniczna wynosi 3000 obr./min, dla czterobiegunowego 1500 obr./min, a dla sześciobiegunowego 1000 obr./min.
W rzeczywistej pracy rotor obraca się wolniej. Różnica między prędkością synchroniczną a prędkością wału to poślizg. Można go zapisać jako s = (ns - nr) / ns. To nie jest wada konstrukcyjna, tylko warunek działania. Poślizg musi istnieć, bo bez niego nie ma indukcji w rotorze.
| Liczba biegunów | Prędkość synchroniczna przy 50 Hz | Typowa prędkość pod obciążeniem |
|---|---|---|
| 2 | 3000 obr./min | około 2850–2950 obr./min |
| 4 | 1500 obr./min | około 1420–1480 obr./min |
| 6 | 1000 obr./min | około 930–980 obr./min |
Te wartości są orientacyjne, bo rzeczywisty poślizg zależy od konstrukcji, obciążenia, temperatury i sposobu zasilania. Przy lekkim obciążeniu rotor zbliża się do prędkości synchronicznej, ale jej nie osiąga. Przy cięższym obciążeniu zwalnia bardziej, rośnie pobór prądu i pojawia się więcej strat cieplnych.
Jest jeszcze jeden praktyczny wniosek: jeśli napędzisz taki układ powyżej prędkości synchronicznej, zaczyna działać jak generator. To ważne w odzysku energii i w niektórych układach napędowych, choć w typowych aplikacjach użytkownik rzadko myśli o tym wprost.
Różnice w rozruchu i utrzymaniu widać też przy porównaniu wersji jednofazowej i trójfazowej.
Jednofazowy i trójfazowy nie zachowują się tak samo
W polskich warunkach najczęściej spotyka się układy trójfazowe, bo sieć 3x400 V naturalnie sprzyja zasilaniu takich napędów. W trójfazowym układzie wirujące pole powstaje samo, bez dodatkowych trików. W wersjach jednofazowych sytuacja jest trudniejsza: potrzebne jest uzwojenie pomocnicze, kondensator albo inny układ startowy, żeby rotor w ogóle ruszył z miejsca.
To przekłada się na parametry pracy. Napęd trójfazowy zwykle ma lepszy moment rozruchowy, prostszą budowę, mniejsze drgania i korzystniejszą sprawność. Wersja jednofazowa bywa wygodna tam, gdzie dostępna jest tylko zwykła sieć 230 V, ale za tę wygodę płaci się niższą kulturą pracy i mniejszą elastycznością.
| Cecha | Wersja jednofazowa | Wersja trójfazowa |
|---|---|---|
| Start | Zwykle wymaga uzwojenia pomocniczego lub kondensatora | Uruchamia się naturalnie dzięki wirującemu polu |
| Moment rozruchowy | Niższy | Zazwyczaj wyższy i bardziej przewidywalny |
| Sprawność | Niższa | Wyższa |
| Utrzymanie | Więcej elementów pomocniczych, które mogą się zużywać | Mniej komplikacji, prostsza eksploatacja |
| Typowe użycie | Małe urządzenia, małe pompy, sprzęt domowy | Maszyny przemysłowe, wentylacja, pompy, sprężarki |
Jeśli mam dostęp do zasilania trójfazowego, zwykle nie komplikuję sobie życia i wybieram właśnie ten wariant. Wersja jednofazowa ma sens tam, gdzie ogranicza nas instalacja, a nie tam, gdzie można swobodnie dobrać lepszy układ. Gdy wiemy już, jaki wariant pracuje w danym miejscu, warto spojrzeć na zastosowanie i ograniczenia.
Gdy wiem już, jaki wariant mam przed sobą, patrzę na zastosowanie i ograniczenia.
Gdzie sprawdza się najlepiej, a gdzie lepiej wybrać inny napęd
Największy sens ma tam, gdzie obciążenie jest ciągłe albo zmienne, ale przewidywalne. Dlatego tak często trafia do pomp, wentylatorów, sprężarek, mieszadeł, przenośników i prostych maszyn produkcyjnych. W takich układach liczy się niezawodność, niski koszt serwisu i łatwość sterowania prędkością.
W praktyce energetycznej szczególnie dobrze widać to przy pompach i wentylatorach. Jeśli zamiast dławić przepływ zaworem albo przysłoną, obniżysz obroty, oszczędności są dużo większe. To jeden z powodów, dla których napędy z regulacją częstotliwości tak dobrze pasują do infrastruktury budynkowej, instalacji HVAC i układów pomocniczych w energetyce oraz fotowoltaice.
- Pompy - dobrze znoszą długą pracę i łatwo je dopasować do zapotrzebowania przez zmianę obrotów.
- Wentylatory - przy niższej prędkości zużycie energii spada wyraźnie szybciej niż samo obroty, więc regulacja ma duży sens.
- Sprężarki - są popularne dzięki trwałości, ale trzeba pilnować rozruchu i chłodzenia.
- Przenośniki - cenione za prostotę i odporność na pracę ciągłą.
Są też sytuacje, w których taki napęd nie jest pierwszym wyborem. Jeśli potrzebujesz bardzo precyzyjnej regulacji momentu od zera obrotów, bardzo szerokiego zakresu prędkości albo wyjątkowo wysokiej sprawności przy częściowym obciążeniu, czasem lepiej sprawdzi się inna technologia. Nie chodzi o to, że ten napęd jest zły. Po prostu ma swoje granice i trzeba je znać, zanim zacznie się porównywać rozwiązania.
Żeby nie przepłacać za energię, trzeba jeszcze dobrze dobrać i serwisować sam napęd.
Jak ograniczyć straty energii i przegrzewanie
Tu najłatwiej popełnić kosztowny błąd: przewymiarować napęd „na zapas”. W praktyce przy obciążeniu spadającym poniżej 50% mocy znamionowej sprawność zaczyna wyraźnie maleć, więc kupienie większej jednostki niż potrzeba często pogarsza wynik zamiast go poprawić. Do tego dochodzi wyższy koszt zakupu, większa masa i gorsza praca w punkcie, w którym napęd najczęściej się porusza.
Druga rzecz to start. Przy uruchomieniu bezpośrednim prąd rozruchowy bywa rzędu 4–8 razy prądu znamionowego. To normalne zjawisko, ale w słabiej dobranym układzie może przeciążać zabezpieczenia, wywoływać spadki napięcia i niepotrzebnie obciążać sieć. Dlatego przy trudniejszych aplikacjach rozruch przez falownik albo miękki start ma duży sens.
| Problem | Co się dzieje | Co pomaga |
|---|---|---|
| Przewymiarowanie | Napęd pracuje długo przy zbyt małym obciążeniu, więc sprawność spada | Dobór mocy do realnego profilu pracy, nie do najgorszego przypuszczenia |
| Ciężki rozruch | Wysoki prąd i duży udar mechaniczny | Falownik, miękki start, sensowne zabezpieczenia |
| Słabe chłodzenie | Temperatura rośnie, a izolacja i łożyska zużywają się szybciej | Lepszy przepływ powietrza, niezależne chłodzenie przy niskich obrotach |
| Zużyte łożyska lub złe osiowanie | Rośnie tarcie, hałas i drgania | Kontrola serwisowa, smarowanie, ustawienie współosiowości |
Jeśli napęd ma pracować z falownikiem, pilnuję jeszcze dwóch rzeczy. Po pierwsze, sam falownik, czyli urządzenie zmieniające częstotliwość i napięcie zasilania, powinien być dobrany do profilu obciążenia, a nie tylko do mocy na tabliczce. Po drugie, przy długich przewodach i częstej pracy na niskich obrotach trzeba zadbać o chłodzenie i jakość instalacji, bo inaczej oszczędność z regulacji obrotów szybko zjada nadmiar ciepła.
Na koniec sprawdzam kilka sygnałów, które mówią szybciej niż tabliczka znamionowa, czy wszystko jest dobrze dobrane.
Co sprawdzam przed uznaniem napędu za dobrze dobrany
Nie patrzę tylko na to, czy wał się kręci. Interesuje mnie, jak się kręci, z jaką temperaturą i przy jakim poborze prądu. Jeśli napęd startuje bez problemu, po ustabilizowaniu pracy nie przegrzewa się, nie wibruje nadmiernie i trzyma założoną wydajność, zwykle oznacza to, że dobór był rozsądny.
- Czy prędkość pod obciążeniem mieści się w oczekiwanym zakresie.
- Czy rozruch nie wybija zabezpieczeń i nie powoduje dużych spadków napięcia.
- Czy temperatura obudowy, łożysk i uzwojeń pozostaje pod kontrolą.
- Czy profil pracy pasuje do konstrukcji: ciągłej, przerywanej albo ze zmiennym obciążeniem.
- Czy stopień ochrony i chłodzenie odpowiadają warunkom otoczenia, a nie tylko katalogowi.
W praktyce najwięcej zysku daje nie sama nazwa technologii, ale dopasowanie mocy, sposobu startu i sterowania do realnego obciążenia. Jeśli taki napęd pracuje w pompie, wentylatorze albo sprężarce, zwykle wygrywa prostotą i niezawodnością. Gdy ma działać oszczędnie, długo i bez niepotrzebnych strat, trzeba po prostu dobrze dobrać parametry i nie ignorować poślizgu, chłodzenia oraz jakości zasilania.
