W instalacji elektrycznej najwięcej problemów nie bierze się z jednego „złego bezpiecznika”, tylko z tego, że różne zagrożenia wymagają różnych zabezpieczeń. Poniżej rozbieram najważniejsze rodzaje bezpieczników i pokazuję, czym różni się ochrona przed przeciążeniem, zwarciem oraz prądem upływu, a także co ma sens w domu, w rozdzielnicy i w instalacji PV. Piszę praktycznie: bez zbędnej teorii, ale z konkretami, które pomagają uniknąć kosztownych pomyłek.
Najpierw rozróżnij funkcję, dopiero potem dobieraj aparat
- Wkładka topikowa, wyłącznik nadprądowy i różnicówka nie robią tego samego.
- Przeciążenie i zwarcie to zadanie dla zabezpieczeń nadprądowych, a prąd upływu dla wyłącznika różnicowoprądowego.
- W obwodach z elektroniką i w fotowoltaice liczy się nie tylko amperaż, ale też typ prądu i napięcie DC.
- Selektywność ma znaczenie: powinien zadziałać najbliższy zabezpieczany obwód, a nie cała rozdzielnica.
- Dobór aparatu do instalacji domowej, przemysłowej i PV wygląda inaczej, nawet jeśli nazwy są podobne.
Co naprawdę chroni instalację elektryczną
Najprościej rozdzielam trzy sytuacje. Przeciążenie oznacza zbyt duży prąd przez dłuższy czas, zwarcie to nagły skok prądu do bardzo wysokiej wartości, a prąd upływu pojawia się wtedy, gdy część energii „ucieka” poza tor roboczy, na przykład przez uszkodzoną izolację albo przez ciało człowieka. Każde z tych zjawisk wymaga innego mechanizmu ochrony.
| Zagrożenie | Co się dzieje | Jakie zabezpieczenie reaguje |
|---|---|---|
| Przeciążenie | Przewody nagrzewają się, bo płynie za duży prąd przez zbyt długi czas | Wyłącznik nadprądowy albo wkładka topikowa o pełnozakresowej charakterystyce |
| Zwarcie | Prąd rośnie gwałtownie, często do bardzo dużej wartości | Wyłącznik nadprądowy, bezpiecznik topikowy lub zestaw z bezpiecznikami w układach rozdzielczych |
| Prąd upływu | Prąd wraca inną drogą niż przewód roboczy | Wyłącznik różnicowoprądowy |
To rozróżnienie jest ważniejsze niż sama nazwa urządzenia. Ja często widzę sytuację, w której ktoś mówi o „bezpieczniku”, mając na myśli dowolny aparat w rozdzielnicy, a potem próbuje jednym elementem rozwiązać trzy różne problemy. Tak się po prostu nie da. Skoro funkcje są różne, przechodzę do najbardziej klasycznego rozwiązania, czyli wkładek topikowych, które nadal mają bardzo konkretne zastosowania.

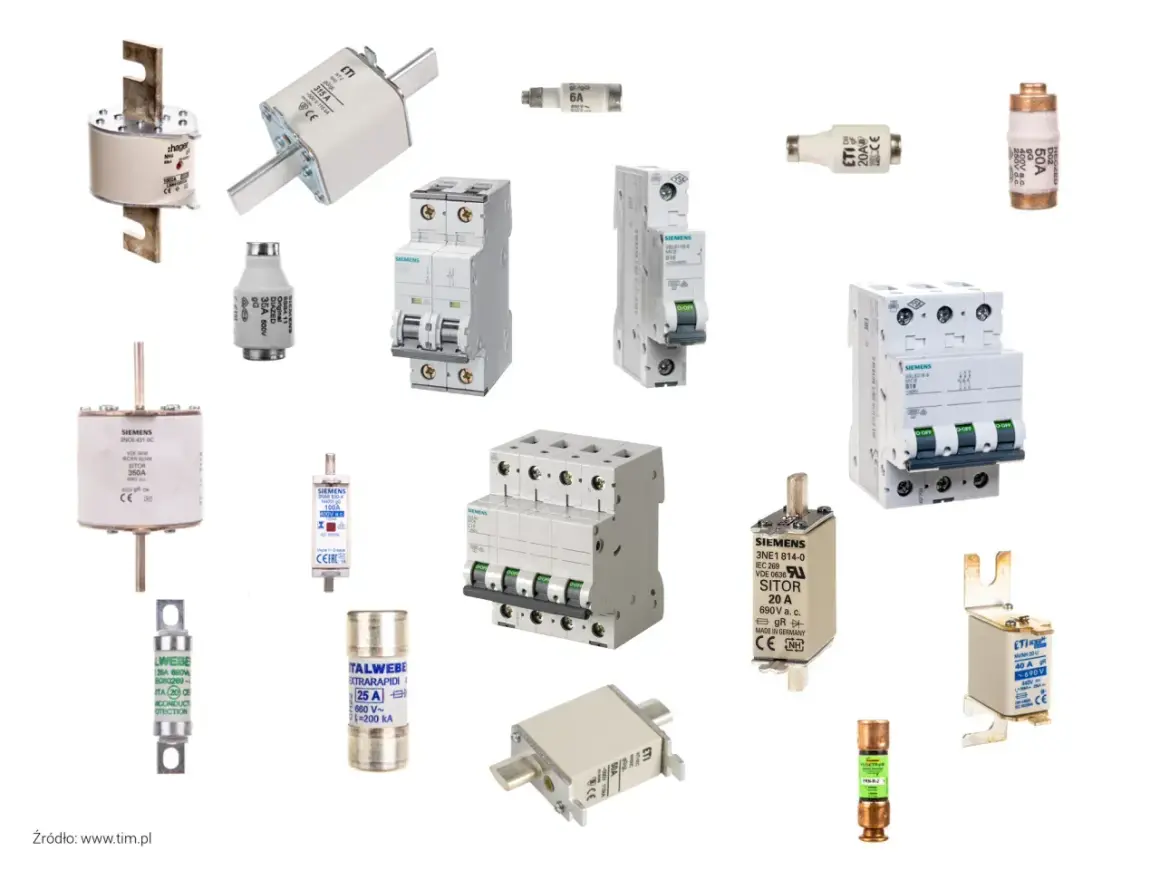

Bezpieczniki topikowe nadal mają sens
Wkładka topikowa działa prosto: element topiący przerywa obwód, gdy prąd przekroczy dopuszczalny poziom. Właśnie dlatego ceni się ją za wysoką zdolność wyłączania i dużą odporność na zwarcia. W praktyce spotykam ją w zabezpieczeniach przedlicznikowych, w przemyśle oraz w obwodach DC, gdzie zwykły aparat do prądu przemiennego nie wystarczy.
| Typ wkładki | Typowe zastosowanie | Co warto wiedzieć |
|---|---|---|
| gG | Ogólne zabezpieczenie przewodów i obwodów | Pełnozakresowa charakterystyka, dobra baza ochrony w wielu instalacjach |
| aM | Silniki i obwody o dużych prądach rozruchowych | Chroni głównie przed zwarciem, więc wymaga świadomego doboru całego układu |
| gPV | Stringi i obwody fotowoltaiczne | Jest projektowana do DC; w PV nie zastępuje się jej „zwykłą” wkładką |
W fotowoltaice spotyka się wkładki gPV projektowane nawet do 1500 V DC, bo napięcie w łańcuchach modułów bywa znacznie wyższe niż w zwykłej instalacji domowej. Z kolei w silnikach liczy się to, że aM nie udaje zabezpieczenia uniwersalnego, tylko współpracuje z innymi aparatami. Największa zaleta topika jest prosta: działa pewnie i ma bardzo dużą zdolność wyłączania, ale po zadziałaniu trzeba go wymienić. To naturalnie prowadzi do wyłączników nadprądowych, które dziś domyślnie kojarzą się z nowoczesną rozdzielnicą w domu.
Wyłączniki nadprądowe są dziś standardem w domu
Wyłącznik nadprądowy łączy dwa mechanizmy: termiczny, który reaguje na przeciążenie, i elektromagnetyczny, który odcina obwód przy zwarciu. Dzięki temu po zadziałaniu wystarczy go ponownie załączyć, zamiast wymieniać wkładkę. W instalacjach mieszkaniowych to zwykle najbardziej praktyczny wybór, o ile dobór jest zrobiony rozsądnie.
| Charakterystyka | Typowy zakres zadziałania | Gdzie ma sens |
|---|---|---|
| B | 3–5 × In | Oświetlenie, gniazda i proste obwody bez dużych prądów rozruchowych |
| C | 5–10 × In | Obwody z większym rozruchem: część silników, zasilacze, urządzenia z elektroniką mocy |
| D | 10–20 × In | Transformatory, silniki i obwody o dużym udarze startowym |
Przy doborze nie patrzę tylko na amperaż. Równie ważna jest zdolność wyłączania, bo w praktyce spotyka się aparaty o parametrach rzędu 6 kA w mieszkaniówce i wyższych w osprzęcie przemysłowym. To nie jest detal techniczny, tylko warunek bezpieczeństwa przy realnym zwarciu. Jeśli charakterystyka jest zbyt „czuła”, aparat będzie wybijał bez potrzeby, a jeśli zbyt „twarda”, ochrona może nie zadziałać tak, jak powinna. Sam nadprądowy nadal jednak nie chroni przed porażeniem, więc potrzebny jest jeszcze drugi filar ochrony.
Różnicówka chroni ludzi, nie zastępuje nadprądówki
Wyłącznik różnicowoprądowy reaguje na różnicę między prądem wpływającym i wypływającym z obwodu. Jeśli część prądu zaczyna uciekać inną drogą, aparat wyłącza zasilanie. To właśnie dlatego jest tak ważny w ochronie przeciwporażeniowej, ale nie wolno traktować go jak zamiennika zabezpieczenia nadprądowego. RCD nie chroni przewodów przed przeciążeniem ani zwarciem.
| Typ RCD | Na co reaguje | Gdzie ma sens |
|---|---|---|
| AC | Prądy różnicowe sinusoidalne | Proste obwody bez rozbudowanej elektroniki |
| A | Prądy sinusoidalne i pulsujące DC | Większość współczesnych obwodów domowych z elektroniką |
| F | Obwody z jednofazowymi falownikami i mieszanymi częstotliwościami | Pompy ciepła, napędy o zmiennej prędkości, niektóre urządzenia AGD |
| B | Także gładki prąd stały | Fotowoltaika, ładowarki EV, UPS-y, wybrane układy z przemiennikami |
W domach najczęściej pracuję z czułością 30 mA, bo to standard ochrony uzupełniającej przed porażeniem. W większych układach pojawiają się też wartości 100 mA i 300 mA, zwykle tam, gdzie liczy się selektywność albo ochrona przeciwpożarowa w określonym fragmencie instalacji. Jeśli w rozdzielnicy mam kilka RCD, często rozdzielam obwody na kilka grup, żeby awaria jednego obwodu nie gasiła całego domu. Kiedy rozumiem już rolę każdego aparatu, mogę dobrać konkretny zestaw do obwodu i całej rozdzielnicy.
Jak dobrać zabezpieczenie do konkretnego obwodu
Dobór nie zaczyna się od pytania „jaki bezpiecznik wziąć”, tylko od pytania, co dokładnie ma chronić aparat. Najpierw sprawdzam obciążenie, potem prąd rozruchowy, rodzaj prądu w obwodzie oraz warunki zwarciowe. Dopiero na końcu wybieram charakterystykę i typ zabezpieczenia. W praktyce taki porządek oszczędza więcej czasu niż szukanie „mocniejszego” rozwiązania na ślepo.
| Obwód | Typowe zabezpieczenie | Dlaczego właśnie tak |
|---|---|---|
| Oświetlenie | Wyłącznik nadprądowy B10 lub B16 + RCD typu A 30 mA | Małe prądy rozruchowe i prosta, czytelna ochrona końcowa |
| Gniazda w pokojach | Wyłącznik nadprądowy B16 + RCD typu A 30 mA | Dobry kompromis między ochroną a wygodą eksploatacji |
| Urządzenia z elektroniką mocy | Zależnie od odbiornika: B lub C, a przy specyficznych układach RCD typu F | Trzeba uwzględnić charakter prądu upływu i prądy startowe |
| Fotowoltaika po stronie DC | Wkładki gPV, rozłącznik DC i osprzęt dopuszczony do pracy na DC | Napięcie i charakter pracy są inne niż w klasycznej instalacji AC |
| Ładowarka samochodu elektrycznego | Rozwiązanie zależne od wallboxa, często z RCD typu B lub rozwiązaniem wskazanym przez producenta | Tu bardzo łatwo popełnić błąd, jeśli zignoruje się składową DC |

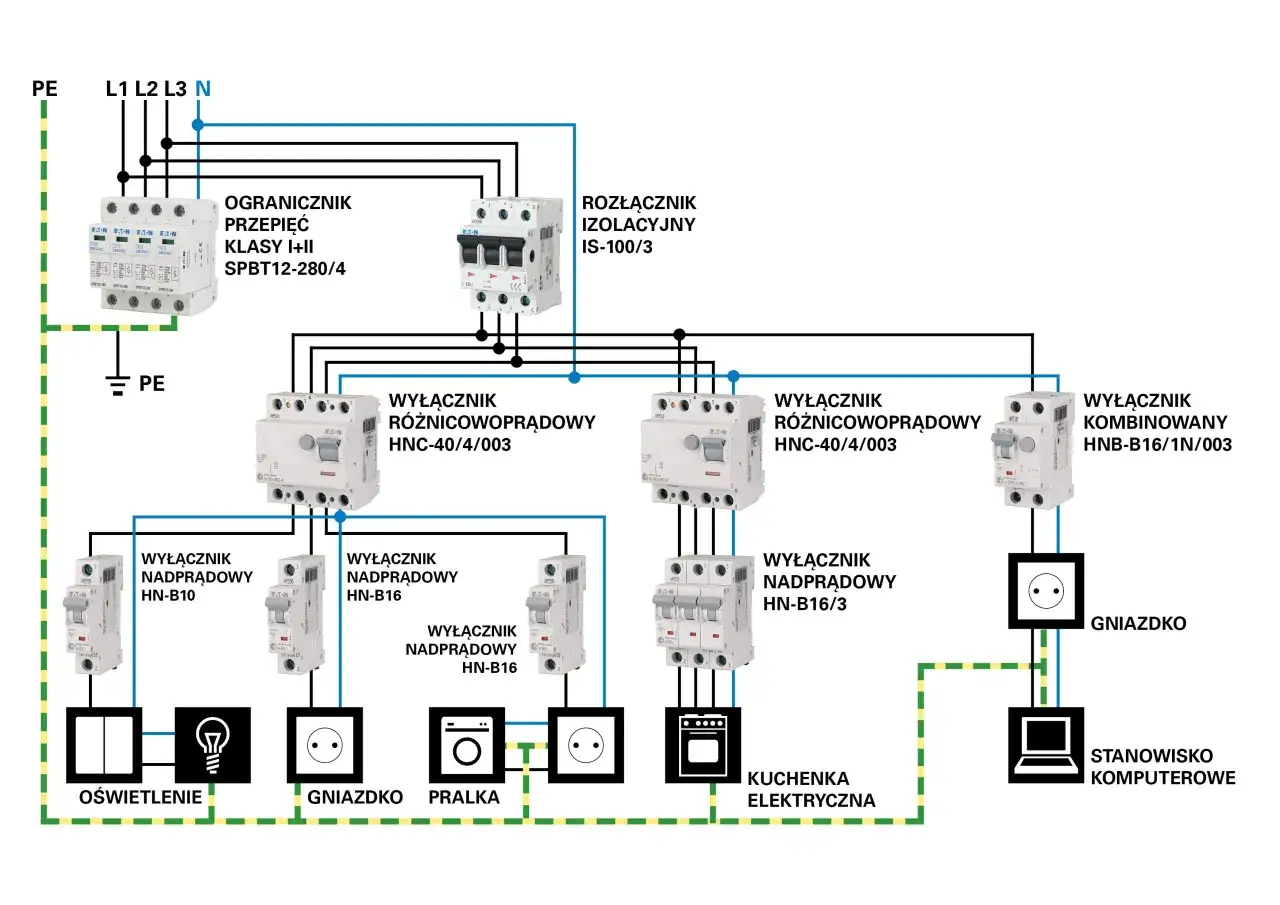

W domu jednorodzinnym rozsądnie jest podzielić obwody na kilka grup ochronnych, często 3–5, żeby awaria jednego toru nie wyłączała całego budynku. To detal, który mocno poprawia komfort użytkowania. W rozdzielnicy ważna jest nie tylko „siła” aparatu, ale też jego miejsce w całym układzie. Najwięcej błędów pojawia się wtedy, gdy ktoś próbuje wymienić element bez zrozumienia selektywności i warunków pracy. A to prowadzi do bardzo powtarzalnych pomyłek.
Najczęstsze błędy, które potem kosztują najwięcej
- Podmiana zabezpieczenia na większy prąd znamionowy bez sprawdzenia przekroju przewodów i warunków chłodzenia.
- Stosowanie RCD typu AC w obwodach z elektroniką, falownikiem albo fotowoltaiką, gdzie pojawia się składowa DC.
- Zbyt duża liczba obwodów pod jednym wyłącznikiem różnicowoprądowym, co powoduje niepotrzebne wyłączenia całej części instalacji.
- Traktowanie różnicówki jak zamiennika zabezpieczenia nadprądowego.
- Dobór aparatu AC do strony DC, zwłaszcza w PV i innych instalacjach z prądem stałym.
- Brak regularnego testu przyciskiem sprawdzającym, przez co uszkodzony aparat może pozostać w rozdzielnicy niezauważony.
- Ignorowanie selektywności, czyli sytuacji, w której wyłącza się element główny zamiast najbliższego obwodu końcowego.
Przy modernizacji starej rozdzielnicy liczy się kolejność, nie sam moduł
W starych instalacjach z wkładkami wkręcanymi nie zawsze wystarczy wymienić jeden element i uznać sprawę za zamkniętą. Najpierw sprawdzam stan przewodów, ciągłość przewodu ochronnego, układ sieci, warunki zwarciowe i to, czy rozdzielnica rzeczywiście daje możliwość sensownego podziału obwodów. Dopiero potem decyduję, czy zostajemy przy topikach, czy przechodzimy na wyłączniki nadprądowe i różnicowoprądowe.
Jeśli w instalacji pojawia się fotowoltaika, pompa ciepła albo ładowarka do auta, zakres zmian zwykle jest większy niż wymiana jednego aparatu. I to jest dobra wiadomość, bo dobrze zaprojektowana rozdzielnica nie tylko chroni, ale też ułatwia diagnozę i późniejszą rozbudowę. Gdy patrzę na temat praktycznie, najlepsze rozwiązanie to nie „najmocniejszy bezpiecznik”, lecz układ dobrany do konkretnego obwodu, rodzaju energii i sposobu użytkowania instalacji.
