Najkrótsza droga do zrozumienia oporu biernego w AC
- Opór bierny nie zamienia energii w ciepło tak jak rezystor, tylko okresowo ją magazynuje i oddaje.
- Cewka i kondensator reagują na częstotliwość odwrotnie: dla cewki opór bierny rośnie wraz z częstotliwością, a dla kondensatora maleje.
- W obwodach szeregowym i mieszanym ten parametr wpływa na impedancję, przesunięcie fazowe i współczynnik mocy.
- Najczęstszy błąd to traktowanie wszystkich elementów AC jak zwykłych rezystorów albo ignorowanie częstotliwości pracy.
- W instalacjach domowych, napędach i fotowoltaice temat wraca wszędzie tam, gdzie pracują cewki, filtry i falowniki.
Czym jest reaktancja i skąd bierze się opór bierny
Najprościej ujmując, to część oporu w obwodzie AC, która nie zużywa energii w postaci strat cieplnych, tylko wymienia ją z polem magnetycznym albo elektrycznym. W idealnym modelu cewka i kondensator nie grzeją się z tego powodu, że stawiają opór prądowi, ale dlatego, że zmagazynowaną energię oddają z opóźnieniem. W praktyce każdy element ma też rezystancję, więc rzeczywisty obraz zawsze jest mieszanką obu zjawisk.
Ten parametr opisuje się w omach, ale nie myliłbym go z klasycznym oporem przewodnika. W analizie obwodów prądu zmiennego patrzę na niego jako na część impedancji, czyli całkowitego oporu układu. Dzięki temu łatwiej zrozumieć, dlaczego napięcie i prąd nie muszą osiągać maksimum w tym samym momencie.

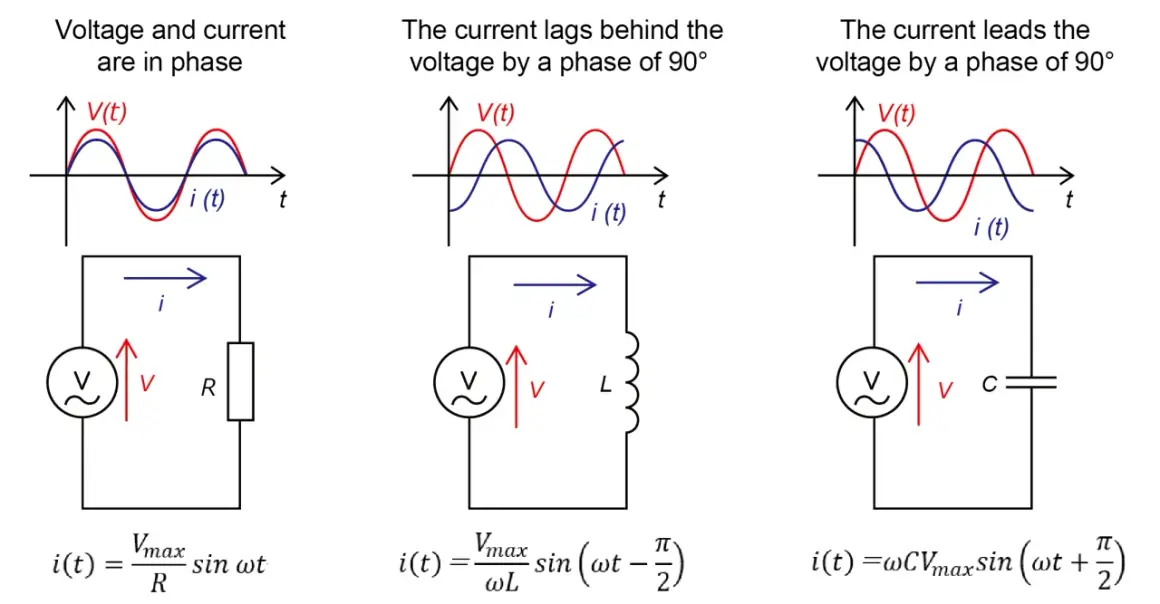

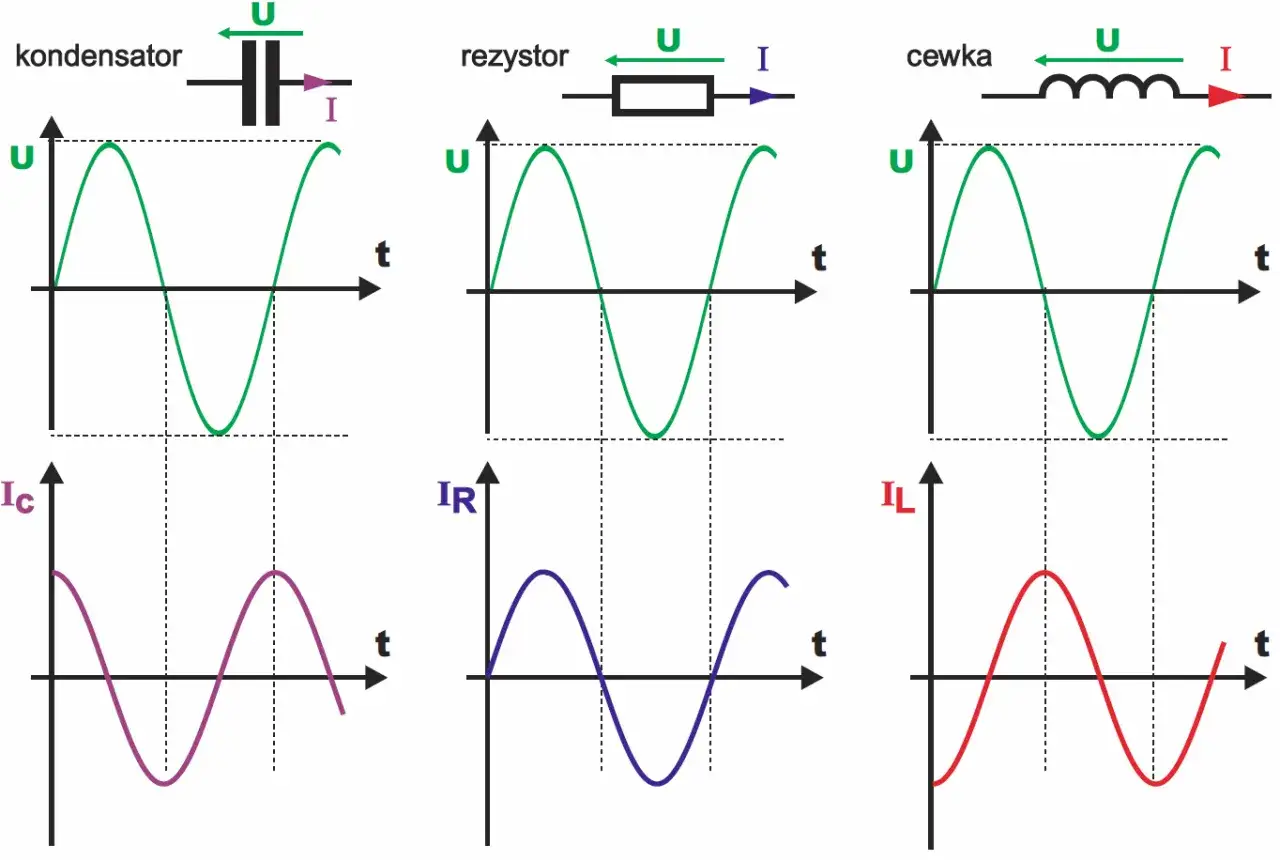

Dlaczego prąd i napięcie nie są w fazie
W obwodzie z cewką prąd nie narasta natychmiast, bo pole magnetyczne „broni się” przed zmianą. W obwodzie z kondensatorem dzieje się coś odwrotnego: najpierw trzeba zgromadzić ładunek, a dopiero potem pojawia się pełny efekt. To właśnie stąd bierze się przesunięcie fazowe, które później widać w obliczeniach mocy i w praktyce eksploatacyjnej.
Jeśli chcesz czytać obwody AC bez zgadywania, najpierw trzeba zrozumieć zachowanie tych dwóch elementów. Dopiero potem sens mają wzory, wykresy i obliczenia dla całego układu.
Cewka i kondensator reagują odwrotnie na zmianę częstotliwości
Tu wszystko robi się bardzo praktyczne. Dla cewki opór bierny rośnie wraz z częstotliwością, a dla kondensatora maleje. Właśnie dlatego jeden element tłumi szybkie zmiany prądu, a drugi pozwala im przejść łatwiej niż składowej wolnozmiennej. To nie jest detal akademicki, tylko podstawa działania filtrów, układów zasilania i części elektroniki mocy.
| Element | Wzór | Co się dzieje przy wzroście częstotliwości | Efekt praktyczny |
|---|---|---|---|
| Cewka | XL = 2πfL | Wartość rośnie | Coraz mocniej ogranicza szybkie zmiany prądu |
| Kondensator | XC = 1/(2πfC) | Wartość maleje | Lepiej przepuszcza wyższe częstotliwości |
Jeżeli częstotliwość podwoisz, cewka postawi mniej więcej dwa razy większy opór bierny, a kondensator dwa razy mniejszy. To jest jedna z najprostszych reguł, którą naprawdę warto zapamiętać. W sieci 50 Hz znaczenie ma coś innego niż w filtrze pracującym przy kilkudziesięciu kilohercach, więc ten sam element może zachowywać się zupełnie inaczej w dwóch różnych zastosowaniach.
Dla porządku: cewka wiąże się z energią pola magnetycznego, a kondensator z energią pola elektrycznego. W dobrze dobranym układzie energia jest więc tylko chwilowo „przechowywana”, a nie bezpowrotnie tracona. I właśnie dlatego opór bierny bywa dla projektanta równie ważny jak sama rezystancja.
Jak liczyć wartość X bez zbędnej teorii
Do podstawowych obliczeń wystarczą dwa wzory i pilnowanie jednostek. Dla cewki używam zależności XL = 2πfL, a dla kondensatora XC = 1/(2πfC). W praktyce najczęściej mylą się nie same wzory, tylko przeliczenia: milihenry trzeba zamienić na henry, a mikrofarady na farady.
| Przykład | Dane | Obliczenie przy 50 Hz | Wynik | Co z tego wynika |
|---|---|---|---|---|
| Cewka | L = 100 mH | 2π × 50 × 0,1 | 31,4 Ω | W sieci 50 Hz daje już wyraźny opór bierny |
| Kondensator | C = 10 µF | 1 / (2π × 50 × 10-5) | 318,3 Ω | Przy 50 Hz stawia duży opór, więc nie zachowuje się jak „zwarcie” |
| Dławik w filtrze | L = 10 mH, f = 20 kHz | 2π × 20 000 × 0,01 | 1256 Ω | Dlatego filtry EMI dobrze tłumią zakłócenia wysokiej częstotliwości |
Widać tu coś ważnego: te same elementy w 50 Hz i w 20 kHz pracują zupełnie inaczej. To dlatego w instalacjach fotowoltaicznych, falownikach i zasilaczach impulsowych nie wystarczy znać tylko wartości z etykiety. Trzeba jeszcze wiedzieć, przy jakiej częstotliwości układ ma faktycznie działać.
Przeczytaj również: Lutowanie miedzi w elektryce - Jak zrobić to dobrze?
Jak szybko sprawdzić, czy wynik ma sens
Ja zwykle robię prosty test jakościowy. Jeśli częstotliwość rośnie, a wynik dla cewki nie rośnie, to znaczy, że gdzieś w obliczeniach wkradł się błąd. Jeśli dla kondensatora wychodzi liczba większa przy wyższej częstotliwości, też trzeba wrócić do wzoru. Ten rodzaj kontroli błyskawicznie wychwytuje pomyłki z jednostkami i daje pewność, że rachunek jest spójny z fizyką układu.
Jak opór bierny wpływa na impedancję i moc bierną
W prostym obwodzie szeregowym RLC całkowity opór opisuję wzorem Z = √(R² + X²), gdzie X jest wypadkową częścią bierną układu. To oznacza, że sama rezystancja nie mówi jeszcze wszystkiego o tym, ile prądu popłynie i jak bardzo przesunie się faza. Im większy udział składowej biernej, tym silniej obwód „odchodzi” od zachowania czysto rezystancyjnego.
W praktyce przekłada się to na moc bierną, czyli energię, która krąży między źródłem a elementami magazynującymi pole, zamiast zamieniać się bezpośrednio w pracę użyteczną. Dla sieci energetycznej i odbiorników to ważne, bo wysoka wartość X może zwiększać prąd, obciążać przewody i pogarszać współczynnik mocy, nawet jeśli realna moc czynna pozostaje bez zmian.
| Wielkość | Co opisuje | Jednostka | Czy wiąże się ze stratą ciepła |
|---|---|---|---|
| R | Rzeczywiste straty w materiale | Ω | Tak |
| X | Magazynowanie i oddawanie energii w polu | Ω | Nie w modelu idealnym |
| Z | Całkowity opór obwodu AC | Ω | Łączy oba zjawiska |
Jeżeli chcesz ocenić pracę układu rzetelnie, nie patrz wyłącznie na waty. Widziałem wiele przypadków, w których problemem nie była sama moc czynna, tylko właśnie zbyt duży udział składowej biernej. To ona odpowiada za część kłopotów z nagrzewaniem przewodów, doborem zabezpieczeń i stabilnością pracy zasilania.
Gdzie ten parametr ma znaczenie w praktyce energetycznej
Najbardziej „życiowo” widać go tam, gdzie pracują silniki, transformatory, dławiki, filtry i falowniki. W domu są to pompy, sprężarki, urządzenia zasilane przez zasilacze impulsowe, a także część sprzętu RTV i AGD. W przemyśle dochodzą większe napędy, kompensacja mocy biernej i analiza jakości energii.W instalacjach fotowoltaicznych temat wraca po stronie AC falownika. Nie chodzi tylko o panele, ale o współpracę z siecią, filtrację zakłóceń i dopasowanie elementów L oraz C w układach wyjściowych. Jeśli filtr jest źle dobrany, można niepotrzebnie podbić rezonans albo zwiększyć straty, zamiast poprawić pracę systemu. To właśnie dlatego w energetyce tak często patrzy się nie na samą pojemność czy indukcyjność, ale na ich wpływ na cały układ.
- Silniki i transformatory zwykle wnoszą składową indukcyjną, więc pobór prądu nie wynika tylko z mocy czynnej.
- Zasilacze impulsowe i falowniki wymagają filtrów, w których L i C pracują świadomie, a nie przypadkowo.
- Instalacje PV muszą być zgodne z siecią, dlatego bierne elementy po stronie AC mają wpływ na stabilność i jakość energii.
- Kompensacja bywa pomocna, ale tylko po pomiarze i z uwzględnieniem harmonik, bo źle dobrany kondensator potrafi narobić więcej szkód niż pożytku.
To też dobry moment, żeby odróżnić praktyczną poprawę pracy układu od „magicznych” rozwiązań sprzedawanych jako szybka naprawa wszystkiego. W energetyce lepiej działa pomiar, analiza i dopiero potem korekta, niż dokładanie elementów na chybił trafił.
Najczęstsze błędy przy analizie obwodów AC
W obliczeniach najwięcej problemów widzę w kilku powtarzalnych miejscach. Pierwszy błąd to traktowanie oporu biernego jak strat cieplnych, czyli mieszanie go z rezystancją. Drugi to zapominanie, że wszystko zależy od częstotliwości: element, który w 50 Hz zachowuje się spokojnie, w 20 kHz może być już zupełnie innym problemem.
Trzeci błąd to ignorowanie znaku i charakteru elementu. Cewka i kondensator nie są „tym samym tylko z inną nazwą”. Mają przeciwny wpływ na fazę i przeciwną zależność od częstotliwości, więc w układzie szeregowym ich efekty mogą się częściowo znosić albo wzmacniać. Czwarty błąd to zakładanie, że wartość katalogowa wystarczy bez sprawdzenia rzeczywistego przebiegu napięcia i prądu.
- Mieszanie rezystancji z oporem biernym prowadzi do błędnego doboru zabezpieczeń i przewodów.
- Liczenie bez uwzględnienia częstotliwości daje dobre wyniki tylko przypadkiem.
- Pomijanie fazy utrudnia ocenę współczynnika mocy i mocy biernej.
- Stosowanie kompensacji bez pomiaru może skończyć się rezonansami i nadkompensacją.
- Analiza obwodu bez rozróżnienia połączenia szeregowego i równoległego prowadzi do fałszywych wniosków.
Jeśli miałbym wskazać jeden praktyczny nawyk, to byłoby nim sprawdzanie: co jest źródłem oporu, przy jakiej częstotliwości pracuje układ i czy patrzę na model idealny, czy na rzeczywisty element. Ta trójka zwykle wystarcza, żeby uniknąć większości pomyłek.
Co sprawdzam najpierw, gdy układ AC zachowuje się inaczej niż trzeba
Gdy diagnozuję taki układ, zaczynam od trzech rzeczy: częstotliwości pracy, typu elementu i sposobu połączenia. Dopiero potem porównuję obliczenia z pomiarem, bo realny komponent prawie nigdy nie zachowuje się dokładnie tak jak model z podręcznika. W praktyce to rozróżnienie oszczędza czas szybciej niż kolejne próby „na wyczucie”.
Jeśli mam trzymać się jednego uproszczenia, wybieram takie: najpierw licz R, potem X, a dopiero z tego wyprowadzaj Z, fazę i współczynnik mocy. Ten porządek działa zarówno przy prostym obwodzie domowym, jak i przy analizie filtrów, falowników czy napędów. Dzięki temu opór bierny przestaje być abstrakcją, a staje się konkretnym narzędziem do oceny pracy całej instalacji.
