Nieruchoma część silnika elektrycznego decyduje o tym, czy maszyna pracuje płynnie, ma odpowiedni moment i nie przegrzewa się po kilku minutach. W tym tekście wyjaśniam, czym jest stojan, jak współpracuje z wirnikiem, z czego się składa i dlaczego jego stan ma znaczenie zarówno w napędach przemysłowych, jak i w alternatorach czy agregatach. Dorzucam też praktyczne wskazówki, po czym poznać zużycie i kiedy naprawa przestaje się opłacać.
Najważniejsze rzeczy, które warto wiedzieć o nieruchomej części maszyny elektrycznej
- To element, który wytwarza albo prowadzi pole magnetyczne i umożliwia pracę całej maszyny.
- Najważniejsze części to rdzeń z blach elektrotechnicznych, uzwojenia, żłobki i obudowa.
- W silniku pole magnetyczne napędza ruch, a w prądnicy ruch mechaniczny zamienia się w napięcie.
- W praktyce największe znaczenie mają temperatura pracy, jakość izolacji i skuteczność chłodzenia.
- Na awarię często wskazują przegrzewanie, spadek mocy, zapach spalenizny i nierówna praca.
Po co ten element w ogóle istnieje
Ja patrzę na tę część maszyny jak na centrum obwodu magnetycznego. To ona nadaje układowi ramę dla pola magnetycznego i sprawia, że energia elektryczna może zostać zamieniona w ruch albo odwrotnie, w napięcie. Bez niej wirnik obracałby się w pustce, a sama maszyna nie wytworzyłaby użytecznego momentu ani stabilnej pracy.
W silniku nieruchoma część zwykle zawiera uzwojenia zasilane prądem albo magnesy trwałe, które współpracują z częścią obracającą się. W prądnicy rola jest odwrócona: ruch mechaniczny powoduje zmianę strumienia magnetycznego, a w uzwojeniach pojawia się napięcie. Ta różnica brzmi akademicko, ale w praktyce decyduje o sprawności, hałasie, temperaturze i żywotności całego urządzenia.
Jeżeli ktoś ocenia maszynę tylko po mocy znamionowej, zwykle pomija właśnie ten element. A to błąd, bo to od niego zależy, czy urządzenie poradzi sobie z obciążeniem ciągłym, rozruchem i pracą w trudniejszych warunkach. Dalej pokazuję, z czego ten układ jest zbudowany i dlaczego nawet mały detal potrafi zmienić zachowanie całej maszyny.

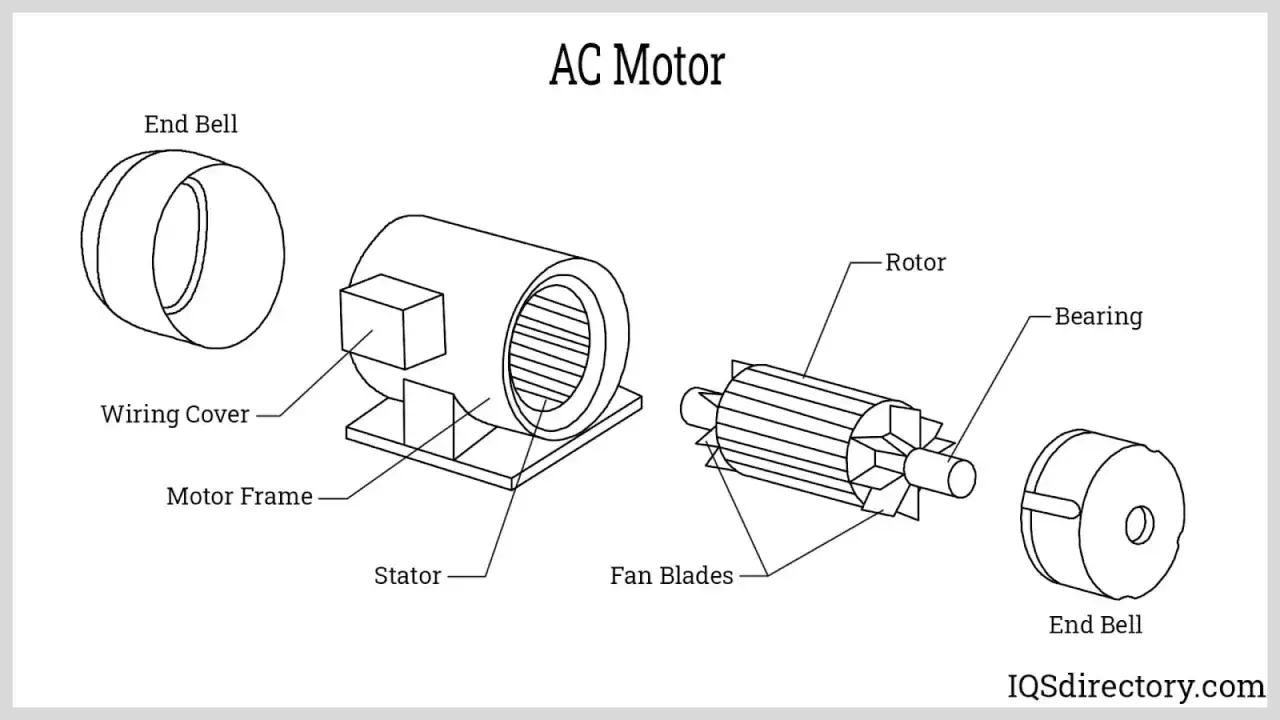

Z czego składa się i jak jest zbudowana

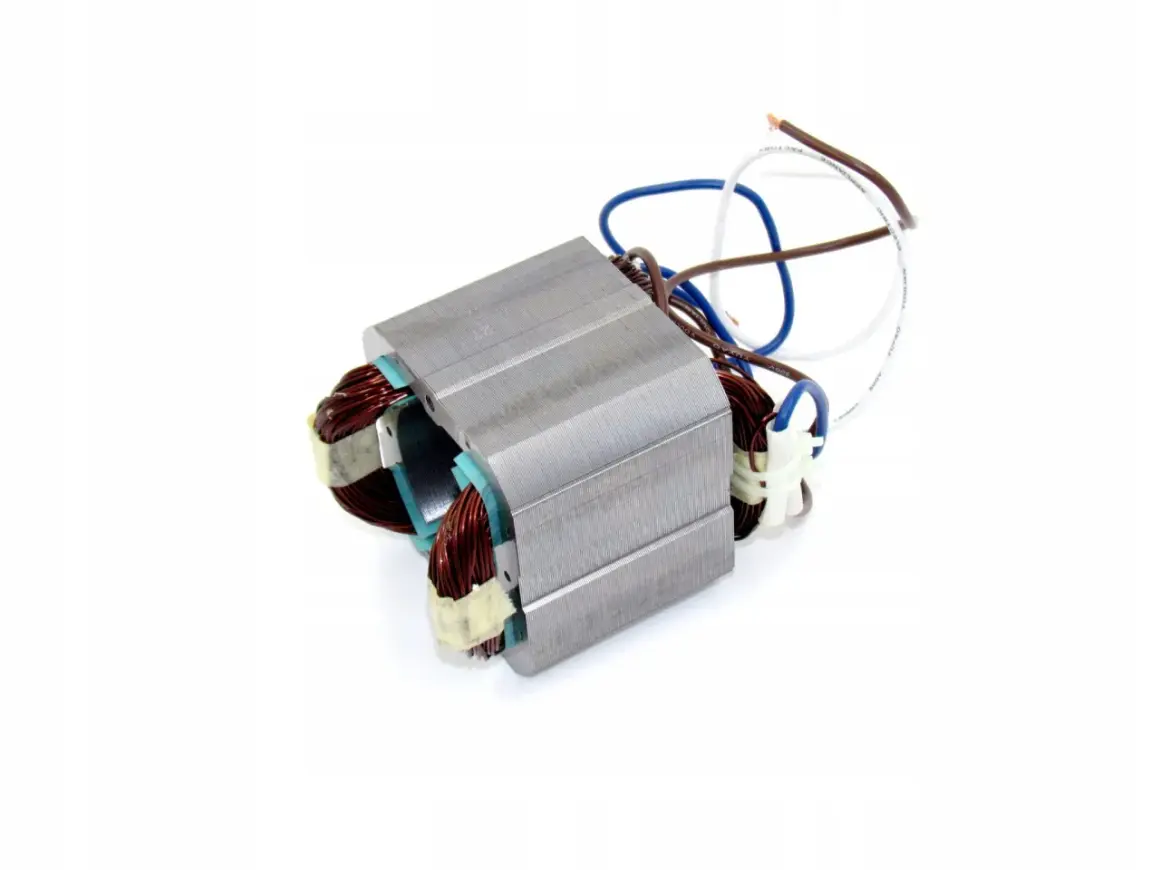

W typowej maszynie elektrycznej ta nieruchoma część nie jest jednym monolitem, tylko zespołem kilku współpracujących elementów. Najczęściej spotkasz rdzeń z pakietu cienkich blach, uzwojenia ułożone w żłobkach, obudowę oraz system chłodzenia. Rozwiązanie wygląda prosto, ale każdy z tych składników ma konkretny powód, dla którego w ogóle tam jest.
| Element | Do czego służy | Co ma największe znaczenie w praktyce |
|---|---|---|
| Rdzeń z blach elektrotechnicznych | Tworzy obwód magnetyczny i prowadzi strumień pola | Ogranicza straty wirowe i pomaga utrzymać sprawność |
| Uzwojenia | Wytwarzają pole magnetyczne albo odbierają napięcie indukowane | Liczy się jakość drutu, izolacja i równomierność wykonania |
| Żłobki | Utrzymują zwoje w odpowiednim położeniu | Wpływają na rozkład pola i chłodzenie |
| Obudowa i osłony | Stabilizują całą konstrukcję i chronią wnętrze | Muszą wytrzymać temperaturę, wilgoć i drgania |
| Szczelina powietrzna | Oddziela część nieruchomą od obracającej się | W małych maszynach ma zwykle 0,1-0,5 mm, a w większych 1-3 mm |
Warto zapamiętać jedną rzecz: im lepiej wykonany rdzeń i uzwojenie, tym mniejsze straty i niższa temperatura pracy. Właśnie dlatego tak ważne są blachy elektrotechniczne, które ograniczają niepotrzebne nagrzewanie, oraz staranne odizolowanie zwojów. Kiedy ten układ zaczyna się starzeć, najpierw widać to po temperaturze i zapachu lakieru, a dopiero później po wyraźnym spadku wydajności.
Skoro konstrukcja wyjaśnia „z czego”, przejdźmy do tego, „jak” ta część faktycznie pracuje w różnych maszynach.
Jak pracuje w silniku i w prądnicy
W silniku elektrycznym prąd płynący przez uzwojenia tworzy pole magnetyczne. Jeśli układ jest trójfazowy, to pole nie stoi w miejscu, tylko wiruje. Dla prostego przykładu: przy częstotliwości 50 Hz i dwóch biegunach prędkość synchroniczna wynosi 3000 obr./min, przy czterech biegunach 1500 obr./min, a przy sześciu 1000 obr./min. To właśnie z tego ruchu pola bierze się moment obrotowy.
W silniku asynchronicznym wirnik zawsze pracuje odrobinę wolniej niż pole wirujące. Ten niewielki poślizg nie jest wadą, tylko warunkiem działania. Gdyby wszystko obracało się dokładnie z tą samą prędkością, nie byłoby różnicy potrzebnej do wytworzenia momentu. W praktyce ten detal decyduje o tym, czy napęd ruszy płynnie pod obciążeniem, czy będzie się męczył przy starcie.
W silniku
Najprościej ujmując, nieruchoma część wytwarza pole, a część obracająca się podąża za nim. W pompach, wentylatorach czy sprężarkach ta współpraca odbywa się przez wiele godzin bez przerwy, więc liczy się nie tylko moc, ale też stabilność temperatury, jakość izolacji i równomierne chłodzenie.
Przeczytaj również: Drugie Prawo Kirchhoffa - Bilans napięć w obwodzie bez błędów
W prądnicy
Tu logika jest odwrotna. Gdy obracający się element zmienia strumień magnetyczny, w uzwojeniach nieruchomej części indukuje się napięcie. W alternatorach samochodowych prąd przemienny powstaje właśnie w tej części, a potem jest prostowany do postaci prądu stałego. To dobre rozwiązanie, bo łatwiej chłodzić uzwojenia, które nie muszą się obracać razem z wirnikiem.
Jeśli spojrzeć na to bez nadmiaru teorii, różnica między silnikiem a prądnicą sprowadza się do kierunku przepływu energii. Ta sama fizyka działa w obu przypadkach, ale praktyczne wymagania są inne. I właśnie z tych różnic wynikają kolejne odmiany spotykane w maszynach.
Gdzie spotkasz różne odmiany tego rozwiązania
Nie ma jednego uniwersalnego układu dla wszystkich urządzeń. Inaczej wygląda nieruchoma część w dużym silniku przemysłowym, inaczej w alternatorze samochodowym, a jeszcze inaczej w małym napędzie domowym. Różnią się konstrukcją, sposobem chłodzenia i zakresem obciążeń, ale zasada pozostaje ta sama: pole magnetyczne ma być stabilne, przewidywalne i możliwie mało stratne.
| Typ maszyny | Gdzie najczęściej pracuje | Co wyróżnia nieruchomą część | Na co zwracam uwagę |
|---|---|---|---|
| Silnik indukcyjny trójfazowy | Pompy, wentylatory, przenośniki, sprężarki | Trzyfazowe uzwojenia i wirujące pole magnetyczne | Sprawność, chłodzenie, poślizg pod obciążeniem |
| Silnik synchroniczny z magnesami trwałymi | Precyzyjne napędy, automatyka, wybrane napędy EV | Dokładniejsze sterowanie polem i wyższa sprawność | Jakość sterownika i odporność na przeciążenia |
| Alternator / prądnica | Pojazdy, agregaty, małe źródła energii | Uzwojenia pozostają nieruchome, a napięcie jest indukowane przez wirnik | Odprowadzanie ciepła, prostowanie, trwałość izolacji |
| Małe napędy jednofazowe | AGD, drobne urządzenia, mała automatyka | Prostsza budowa, zwykle niższa moc i inna charakterystyka rozruchu | Rozruch, hałas, wrażliwość na wahania napięcia |
W energetyce i OZE szczególnie ciekawy jest alternator oraz generator w małych turbinach wiatrowych. Tu nie wystarczy sama sprawność katalogowa. Liczą się też drgania, wilgoć, pył i to, czy urządzenie utrzyma parametry przy zmiennych obrotach. Z praktyki wiem, że właśnie w takich zastosowaniach oszczędzanie na jakości uzwojeń mści się najszybciej.
Kiedy już wiadomo, gdzie takie rozwiązania pracują, naturalne pytanie brzmi: po czym poznać, że zaczynają się psuć?
Po czym poznać zużycie lub uszkodzenie
Najczęstsze objawy nie są spektakularne na samym początku. Zwykle zaczyna się od wyższej temperatury obudowy, wyczuwalnego zapachu nagrzanego lakieru i spadku mocy pod obciążeniem. Później mogą pojawić się częstsze zadziałania zabezpieczeń, nierówna praca albo trudniejszy rozruch.- Przegrzewanie - często oznacza przeciążenie, zły stan chłodzenia albo uszkodzenie izolacji zwojów.
- Spadek wydajności - maszyna pracuje, ale wyraźnie słabiej niż wcześniej.
- Nierówna praca - może wskazywać na asymetrię uzwojeń lub problem z zasilaniem.
- Wybite zabezpieczenia - sygnał, że prąd pobierany przez układ wymyka się poza normę.
- Zanieczyszczone kanały chłodzące - kurz i osad podnoszą temperaturę szybciej, niż wielu użytkowników się spodziewa.
Jeśli diagnozuję taki problem, najpierw sprawdzam trzy rzeczy: rezystancję uzwojeń, stan izolacji i warunki chłodzenia. Sama rezystancja mówi sporo, ale dopiero test izolacji pokazuje, czy problem nie przerodził się już w zwarcie do masy. W praktyce to ważniejsze niż „czy silnik jeszcze jakoś działa”, bo chwilowo działają nawet układy, które za kilka godzin mogą ulec całkowitemu uszkodzeniu.
Warto też uważać na jeden częsty błąd: hałas nie zawsze pochodzi z tej części maszyny. Czasem winne są łożyska, niewyważenie albo uszkodzona wentylacja. Dlatego przy ocenie awarii nie patrzę na pojedynczy objaw, tylko na cały zestaw sygnałów. To prowadzi prosto do kolejnej sprawy, czyli naprawy i doboru zamiennika.
Na co zwracam uwagę przy naprawie i doborze zamiennika
Przy wymianie lub naprawie nie wystarczy dobrać „silnik o podobnej mocy”. To zbyt mało, bo dwa urządzenia o tej samej mocy mogą mieć inną liczbę biegunów, inną prędkość obrotową, inne chłodzenie i inną klasę izolacji. Na tabliczce znamionowej zwykle szukam przede wszystkim napięcia, częstotliwości, obrotów, prądu i sposobu połączenia uzwojeń. W polskich instalacjach najczęściej spotykane są układy 230/400 V i 50 Hz, ale sam zapis nie mówi jeszcze wszystkiego.
| Parametr | Dlaczego jest ważny | Typowy błąd |
|---|---|---|
| Moc i obroty | Muszą pasować do obciążenia i przełożenia | Dobór „na oko” bez sprawdzenia liczby biegunów |
| Napięcie i częstotliwość | Decydują o poprawnym zasilaniu uzwojeń | Łączenie niewłaściwej konfiguracji gwiazda/trójkąt |
| Klasa izolacji | Określa odporność termiczną uzwojeń | Ignorowanie pracy ciągłej w wysokiej temperaturze |
| Stopień ochrony IP | Chroni przed pyłem i wilgocią | Zastosowanie zbyt otwartego napędu w trudnym środowisku |
| Chłodzenie | Wpływa na trwałość całej maszyny | Montowanie zamiennika z innym kierunkiem nawiewu lub bez odpowiedniego przepływu powietrza |
Przy naprawie mam jeszcze jedną zasadę: jeśli doszło do przepalenia uzwojeń, nie wolno ograniczać się do samego przewinięcia, bez sprawdzenia reszty układu. Łożyska, wirnik, wentylator i geometria szczeliny też muszą być w porządku. Inaczej nowy zestaw zwojów będzie pracował w tych samych złych warunkach i problem szybko wróci. To właśnie dlatego przy mocno przegrzanych maszynach naprawa bywa opłacalna tylko wtedy, gdy uszkodzenia nie objęły głębiej rdzenia i izolacji.
Na tym etapie warto spojrzeć szerzej: ten element jest ważny nie tylko w silnikach i alternatorach, ale też w całym ekosystemie energetycznym, który coraz częściej dotyczy domów, firm i instalacji OZE.
Dlaczego ten element ma znaczenie w energetyce i OZE
W fotowoltaice sam moduł PV nie ma takiej części, ale w całej instalacji i wokół niej spotyka się ją bardzo często: w pompach obiegowych, wentylatorach, układach chłodzenia, napędach śledzących i agregatach awaryjnych. W energetyce odnawialnej to ważne, bo urządzenia pracują długo, często w zmiennych warunkach i bez częstych przestojów serwisowych. Im lepiej zaprojektowana część nieruchoma, tym mniejsze straty i większa niezawodność całego systemu.
Najbardziej praktyczna rada, jaką mogę dać, jest dość prosta: jeśli masz maszynę elektryczną pracującą codziennie, nie czekaj na awarię. Raz na jakiś czas sprawdź temperaturę obudowy, stan przewietrzania, czystość kanałów i czy nie pojawiają się ślady przegrzania przy zaciskach. Przy większych urządzeniach warto też kontrolować drgania, bo to one często jako pierwsze zdradzają problem, zanim uzwojenia zaczną się naprawdę degradować.
Jeżeli mam wskazać jeden wniosek najważniejszy dla praktyki, to jest nim to, że o trwałości maszyny decyduje nie tylko moc, lecz przede wszystkim jakość pola magnetycznego, chłodzenia i izolacji. Właśnie dlatego ta niepozorna część ma tak duży wpływ na sprawność napędów, generatorów i urządzeń pracujących w systemach energetycznych.
