Komutator w maszynie prądu stałego to niewielki, ale krytyczny element, który odwraca kierunek prądu w odpowiednim momencie i pozwala utrzymać stały kierunek momentu obrotowego. W praktyce od jego stanu zależy, czy silnik pracuje równo, czy zaczyna iskrzyć, tracić moc i szybciej się zużywać. Poniżej wyjaśniam działanie, typowe zastosowania, objawy awarii oraz to, kiedy bardziej opłaca się wymiana całego napędu niż walka z samym układem szczotkowym.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To mechaniczny przełącznik współpracujący ze szczotkami i uzwojeniem wirnika.
- W silniku utrzymuje kierunek momentu, a w prądnicy pomaga uzyskać prąd jednokierunkowy.
- Najczęstsze problemy to iskrzenie, pył węglowy, rowki, przegrzanie i spadek mocy.
- W małych i tanich napędach nadal ma sens, ale przy pracy ciągłej często przegrywa z konstrukcją bezszczotkową.
- W instalacjach związanych z energią i automatyką spotyka się go głównie w pomocniczych napędach niskonapięciowych.
Na czym polega rola tego elementu

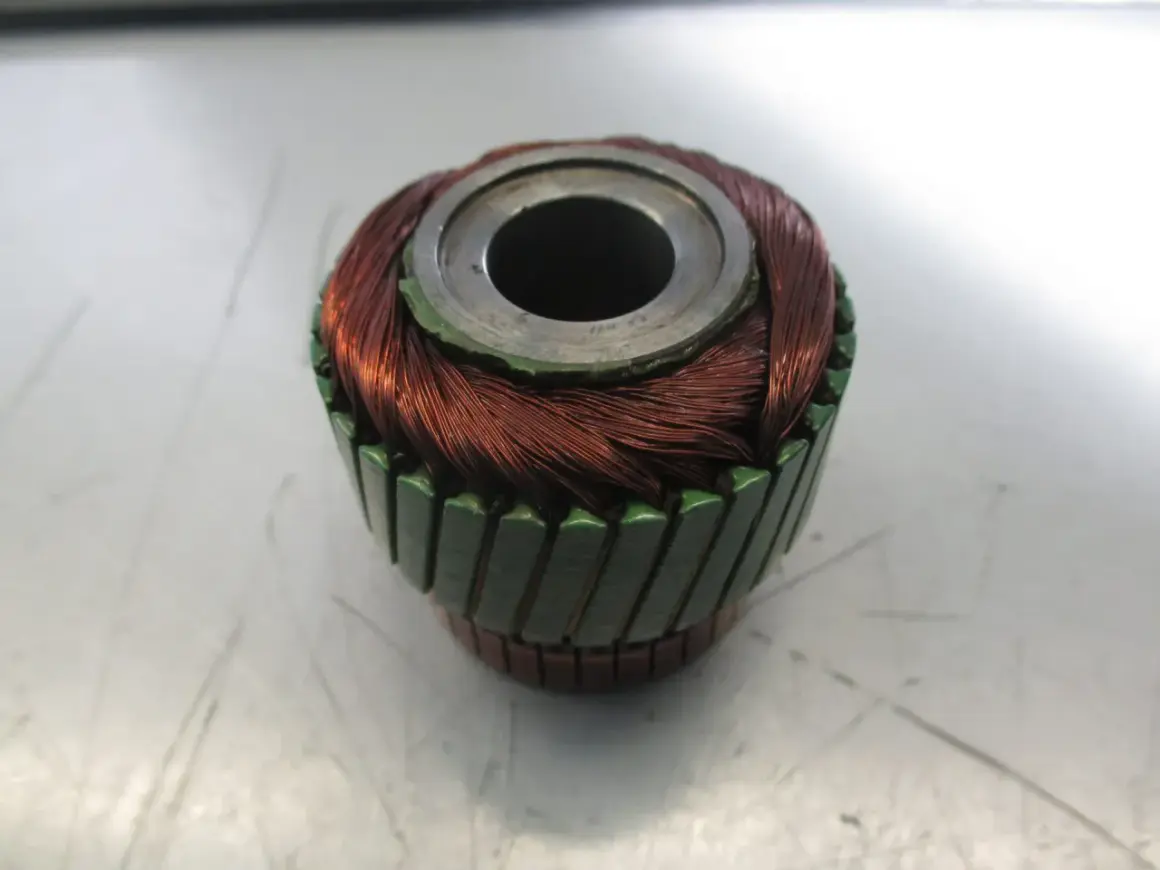

Ja traktuję ten element jako obrotowy przełącznik, który „porządkuje” przepływ energii w wirniku. Składa się z miedzianych działek odizolowanych od siebie, a szczotki dociskane sprężynami przekazują prąd do obracającej się części maszyny. Dzięki temu uzwojenie wirnika nie działa jak zwykła cewka podłączona na stałe, tylko zmienia połączenia w odpowiednim momencie obrotu.
W silniku prądu stałego to rozwiązanie pozwala utrzymać moment obrotowy w jednym kierunku, mimo że przewodniki wirnika cały czas zmieniają swoje położenie względem pola magnetycznego. W prądnicy działa to odwrotnie, bo element pomaga „prostować” napięcie wytworzone w uzwojeniach. W praktyce w małych maszynach może być zaledwie kilka cewek, a w większych nawet kilkaset, więc dokładność wykonania ma tu większe znaczenie, niż wielu osobom się wydaje.
Kiedy już wiem, z czego składa się ten układ, łatwiej przejść do samego momentu przełączania prądu.
Jak przebiega przełączanie prądu podczas obrotu
Najważniejszy jest tu sam moment komutacji, czyli krótkie przełączenie połączeń w uzwojeniu wirnika. Gdy szczotka obejmuje dwie sąsiednie działki, dana sekcja uzwojenia jest przez chwilę zwarta i prąd zdąża zmienić kierunek, zanim przewodnik znajdzie się pod kolejnym biegunem. To właśnie dlatego silnik może obracać się płynnie, zamiast co chwilę „gubić” kierunek siły elektromagnetycznej.
W większych maszynach stosuje się dodatkowe bieguny komutacyjne, które pomagają ograniczyć iskrzenie i przyspieszają bezpieczną zmianę kierunku prądu w cewce. To nie jest drobny detal konstrukcyjny, tylko praktyczna odpowiedź na realne zjawiska: indukcyjność uzwojeń, tarcie szczotek i chwilowe zwarcie dwóch segmentów. Jeśli docisk jest zbyt mały albo powierzchnia jest zabrudzona, cały proces staje się mniej stabilny i zaczynają pojawiać się iskry.
Tę mechanikę widać najlepiej wtedy, gdy porównam ją z innymi typami napędów i miejscami, w których taki układ nadal ma sens.
Gdzie spotkasz taki układ i dlaczego nie wszędzie
Najczęściej znajdziesz go w prostych silnikach prądu stałego, elektronarzędziach, zabawkach, wycieraczkach, rozrusznikach, wentylatorach i starszych napędach regulowanych napięciem. W wielu urządzeniach domowych i warsztatowych taki napęd nadal wygrywa prostotą, niskim kosztem zakupu i łatwym sterowaniem obrotami.
W prądnicach jednokierunkowych ten sam mechanizm pomaga uzyskać użyteczne napięcie wyjściowe, choć we współczesnych układach częściej robią to już elektronika i prostowniki. W urządzeniach związanych z energią i fotowoltaiką spotykam go głównie w pomocniczych napędach: siłownikach, małych trackerach, wentylacji szaf sterowniczych, prostych pompach i urządzeniach zasilanych z akumulatorów 12/24 V. Tam, gdzie liczy się niewielki koszt i sporadyczna praca, taki wybór bywa rozsądny. Tam, gdzie sprzęt ma działać długo i bez przerw, częściej wygrywa prostsza eksploatacyjnie alternatywa.
Skoro wiadomo, gdzie ten układ pracuje najczęściej, naturalnie pojawia się pytanie, po czym poznać, że zaczyna się zużywać.
Jak rozpoznać zużycie zanim dojdzie do większej awarii
W serwisie najpierw patrzę na objawy, a dopiero potem na samą nazwę usterki. Najbardziej typowe sygnały ostrzegawcze są dość czytelne:
- Iskrzenie na szczotkach wyraźnie większe niż zwykle, zwłaszcza pod obciążeniem.
- Spadek mocy i wyraźnie gorszy start, jakby silnik „nie miał siły” wejść na obroty.
- Nierówna praca, chwilowe przerywanie albo falowanie prędkości.
- Czarny pył węglowy w okolicy szczotkotrzymacza i obudowy.

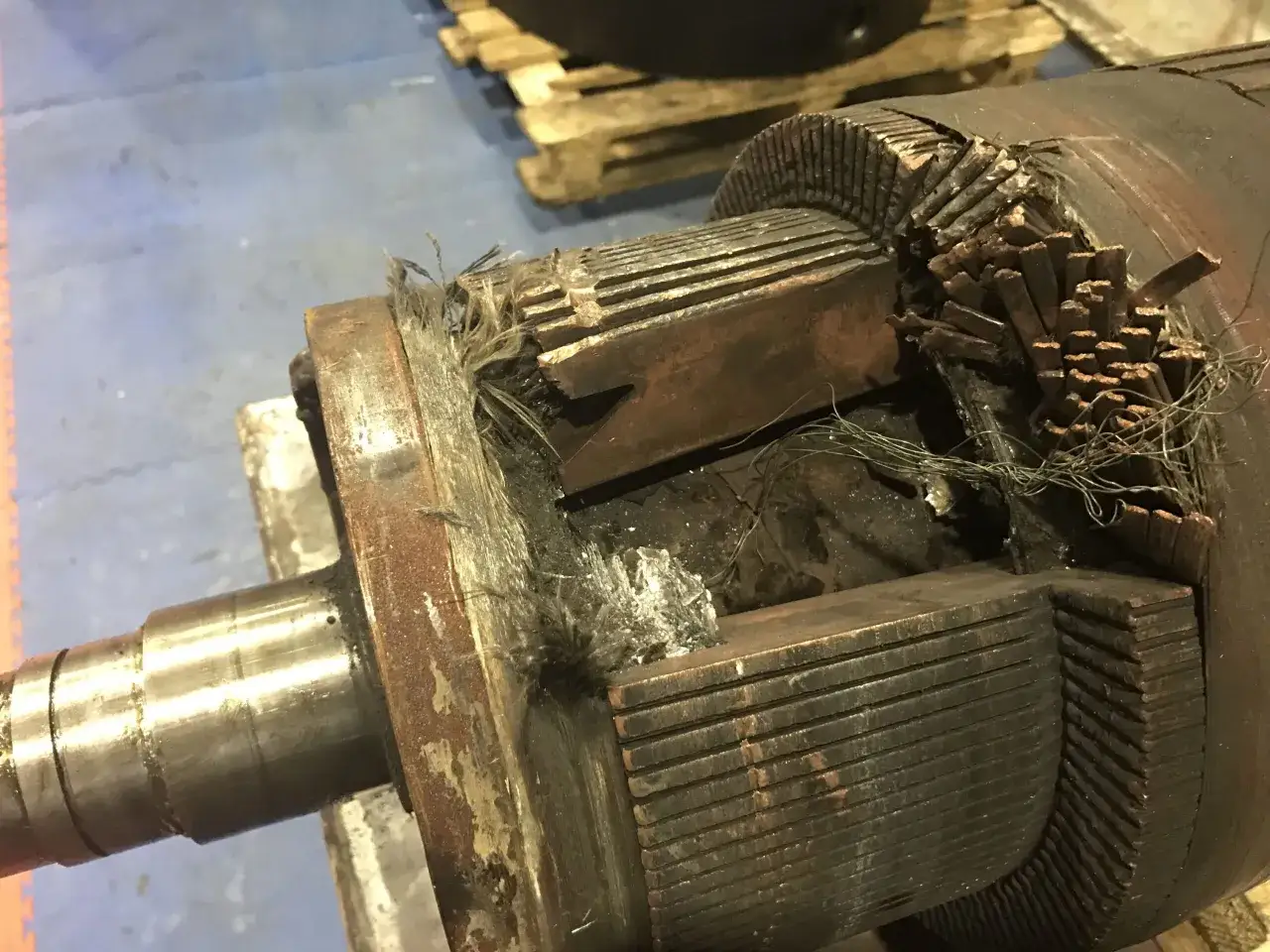

- Rowki, przypalenia i przebarwienia na powierzchni kolektora.
- Nieprzyjemny zapach przegrzania, który zwykle oznacza, że problem trwa już od dłuższego czasu.
Jeśli powierzchnia jest wyraźnie pofalowana, szczotki są zbyt krótkie albo mika zaczyna wystawać ponad miedź, samo czyszczenie nie rozwiąże sprawy. Wtedy problem zwykle leży już nie tylko w zabrudzeniu, ale w geometrii i zużyciu mechanicznym. Gdy objawy są jasne, najważniejsze staje się rozsądne czyszczenie, pomiar i decyzja, czy naprawa ma sens.
Jak dbać o układ szczotkowy i kiedy serwis ma sens
Jeśli mam ocenić stan napędu bez zgadywania, idę krok po kroku:
- Odłączam zasilanie i sprawdzam, czy szczotki mają jeszcze zapas długości.
- Oglądam powierzchnię kolektora pod światło, szukając rowków, przebarwień i śladów przegrzania.
- Usuwam pył węglowy i sprawdzam, czy szczotki poruszają się swobodnie w prowadnicach.
- Oceniając docisk, pilnuję, czy sprężyny nie są zbyt słabe albo nierówno zużyte.
- Przy głębokich uszkodzeniach, biciu lub przypaleniu kieruję element do regeneracji zamiast improwizować.
W praktyce naprawa ma sens wtedy, gdy problem ogranicza się do szczotek, zabrudzenia albo lekkiej nierówności powierzchni. Jeśli jednak doszło do przegrzania, mocnego zużycia miedzi, uszkodzenia uzwojenia albo częstego iskrzenia po wymianie szczotek, lepiej nie udawać, że wystarczy szybka poprawka. W takich sytuacjach oszczędność bywa pozorna, bo po krótkim czasie awaria wraca. A kiedy napęd ma pracować długo i bez przerw, dobrze jest porównać go z bezszczotkową alternatywą, bo różnice w utrzymaniu są wyraźne.
Kiedy lepszy będzie napęd bezszczotkowy
| Cecha | Układ szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Obsługa | Wymaga okresowej kontroli i wymiany szczotek | Brak szczotek, mniej czynności serwisowych |
| Iskrzenie i hałas | Zwykle większe | Zwykle mniejsze |
| Koszt zakupu | Zazwyczaj niższy | Często wyższy na starcie |
| Praca ciągła | Mniej korzystna przy długim obciążeniu | Lepsza do długiej i częstej pracy |
| Zastosowanie | Proste, tańsze, krótkie cykle pracy | Automatyka, wentylacja, pompy, napędy pracujące regularnie |
Jeśli urządzenie ma startować często, pracować długo i nie generować dodatkowego serwisu, bezszczotkowa wersja zwykle wygrywa całkowitym kosztem utrzymania. Jeśli jednak liczy się prostota, niska cena wejścia i łatwa wymiana elementów eksploatacyjnych, klasyczne rozwiązanie nadal ma sens. Po takim porównaniu łatwiej ocenić, czy dane urządzenie faktycznie pasuje do zadania, czy tylko wydaje się tańsze na starcie.
Co zapamiętać, gdy oceniasz ten element w praktyce
Najważniejsza rzecz, którą chcę zostawić, jest prosta: ten element nie jest dodatkiem do wirnika, tylko sercem całej komutacji. Gdy działa prawidłowo, napęd pracuje równo, startuje pewnie i nie traci energii na niepotrzebne iskrzenie. Gdy zaczyna szwankować, zwykle problemu nie da się zignorować, bo objawy szybko przechodzą z drobnych zakłóceń w pełną awarię.
Jeśli widzisz iskrzenie, nie zakładaj od razu najgorszego. W pierwszej kolejności sprawdzam szczotki, docisk, zabrudzenie i prowadzenie, bo to najczęstsze i najłatwiejsze do usunięcia przyczyny. Dopiero potem oceniam stan powierzchni przewodzącej, uzwojenia i mechanikę całego napędu. W urządzeniach związanych z energią, automatyką i fotowoltaiką najlepiej patrzeć nie tylko na samą usterkę, ale też na to, jak często sprzęt pracuje, jak trudno go serwisować i czy nowsza konstrukcja nie obniży kosztów w dłuższym okresie.
