Najkrócej liczy się faza, osobny powrót do lampy i ciągłość ochrony
- Włącznik rozłącza tylko przewód fazowy L, nigdy neutralny N.
- Z gniazda bierze się stałe zasilanie dla obwodu, a do lampy prowadzi osobny przewód po wyłączniku.
- Przewód ochronny PE nie może być przerywany i musi trafić do oprawy, jeśli jest metalowa lub tego wymaga producent.
- Najwięcej problemów robią luźne zaciski, brak testu napięcia i mylenie starych kolorów przewodów z aktualnym oznaczeniem.
- Jeśli instalacja jest stara, aluminiowa albo nie masz miernika, bezpieczniej zatrzymać się przed montażem i wezwać elektryka.
Najpierw rozdzielmy pojęcia
W praktyce nie podłącza się „włącznika do gniazdka” w sensie zasilania samego łącznika. Robi się odgałęzienie z obwodu gniazda: stałe L trafia do łącznika, jego wyjście wraca jako L' do lampy, a N i PE biegną prosto do oprawy. Dzięki temu światło można odciąć, ale gniazdo pozostaje normalnie zasilane.
To ważne rozróżnienie, bo włącznik jednobiegunowy nie służy do przerwania całego obwodu ani do „sterowania gniazdkiem”, tylko do rozcinania jednej żyły fazowej. Jeśli ktoś myli te role, zwykle kończy z lampą, która świeci tylko wtedy, gdy nie powinna, albo z instalacją, w której oprawa nadal ma napięcie mimo wyłączenia. Z takiego rozróżnienia wynika wszystko, co trzeba przygotować dalej.
| Przewód | Skąd dokąd | Rola w układzie |
|---|---|---|
| L | z gniazda do wejścia łącznika | stałe zasilanie obwodu sterowania |
| L' | z wyjścia łącznika do lampy | przewód załączany przez włącznik |
| N | z gniazda bezpośrednio do lampy | neutralny, nie jest przerywany |
| PE | z gniazda do lampy lub metalowych elementów oprawy | ochrona przeciwporażeniowa |
Jeżeli oprawa ma metalową obudowę, PE nie jest opcją. Właśnie od tej podstawy zależy, czy taki układ ma sens w danej instalacji, czy tylko pozornie „da się go zrobić”.
Kiedy taki układ ma sens, a kiedy lepiej go nie robić
Z mojego doświadczenia to dobry wariant tylko wtedy, gdy chodzi o jedną lampę, krótki odcinek przewodu i prostą modernizację bez kucia całego mieszkania. W nowych instalacjach układ z osobnym obwodem oświetleniowym jest czytelniejszy, łatwiejszy do diagnostyki i zwyczajnie bezpieczniejszy w utrzymaniu. Zasilanie z gniazda traktuję więc jako rozwiązanie praktyczne, ale nie jako domyślny standard.
| Wariant | Kiedy ma sens | Co zyskujesz | Ograniczenia |
|---|---|---|---|
| Odgałęzienie z gniazda do pojedynczej lampy | mały remont, szybka modernizacja, jedna oprawa | mniej kucia, prostszy montaż | nie nadaje się do rozbudowanego oświetlenia |
| Osobny obwód oświetleniowy | remont generalny, nowa instalacja | najczytelniejszy podział energii i najlepsza diagnostyka | wymaga więcej pracy i planowania |
| Stara instalacja bez PE lub z aluminium | tylko po ocenie elektryka | czasem da się uratować część układu | najwyższe ryzyko błędu i przegrzewania |
Jeśli w grę wchodzi łazienka, kuchnia, strefa wilgotna albo oprawa o większym poborze, ja nie robię z gniazda „skrótów”. W takim miejscu lepiej przejść na porządnie zaprojektowany obwód niż ratować się prowizorką, bo później koszt poprawki jest zwykle wyższy niż koszt wykonania tego od razu dobrze.
Jakie elementy przygotować przed montażem
Do prostego układu potrzebujesz nie tylko włącznika, ale też osprzętu, który utrzyma połączenia pod obciążeniem i pozwoli je bezpiecznie zamknąć w puszce. Ja zawsze zaczynam od sprawdzenia, czy wszystkie elementy są dobrane do jednego obwodu, a nie „z różnych półek” kupione pod wpływem chwili.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Łącznik jednobiegunowy | przerywa fazę do lampy | oznaczenia zacisków, dopuszczalne obciążenie, jakość styków |
| Puszka instalacyjna | mieści połączenia i chroni przewody | miejsce na złączki i odpowiednia głębokość |
| Złączki sprężynowe | łączą przewody bez skręcania żył | dobór do przekroju przewodu i liczby żył |
| Przewód instalacyjny | prowadzi zasilanie i sygnał do lampy | przekrój zgodny z całym obwodem, nie tylko z samą oprawą |
| Tester dwubiegunowy lub multimetr | potwierdza brak napięcia | nie zastępuj go samym „próbówkowym” śrubokrętem |
| Narzędzia izolowane | umożliwiają montaż bez niepotrzebnego ryzyka | sprawny śrubokręt, ściągacz izolacji, brak uszkodzeń rękojeści |
W typowym obwodzie oświetleniowym spotyka się przewód 3 x 1,5 mm², ale jeśli pobierasz zasilanie z obwodu gniazd, nie zwężaj przewodu przypadkowo tylko dlatego, że „to przecież tylko lampka”. Przekrój i zabezpieczenie muszą pasować do całego układu, a nie do jednego fragmentu prowadzonego najkrótszą drogą. Dopiero z takim zestawem warto przejść do samego schematu.

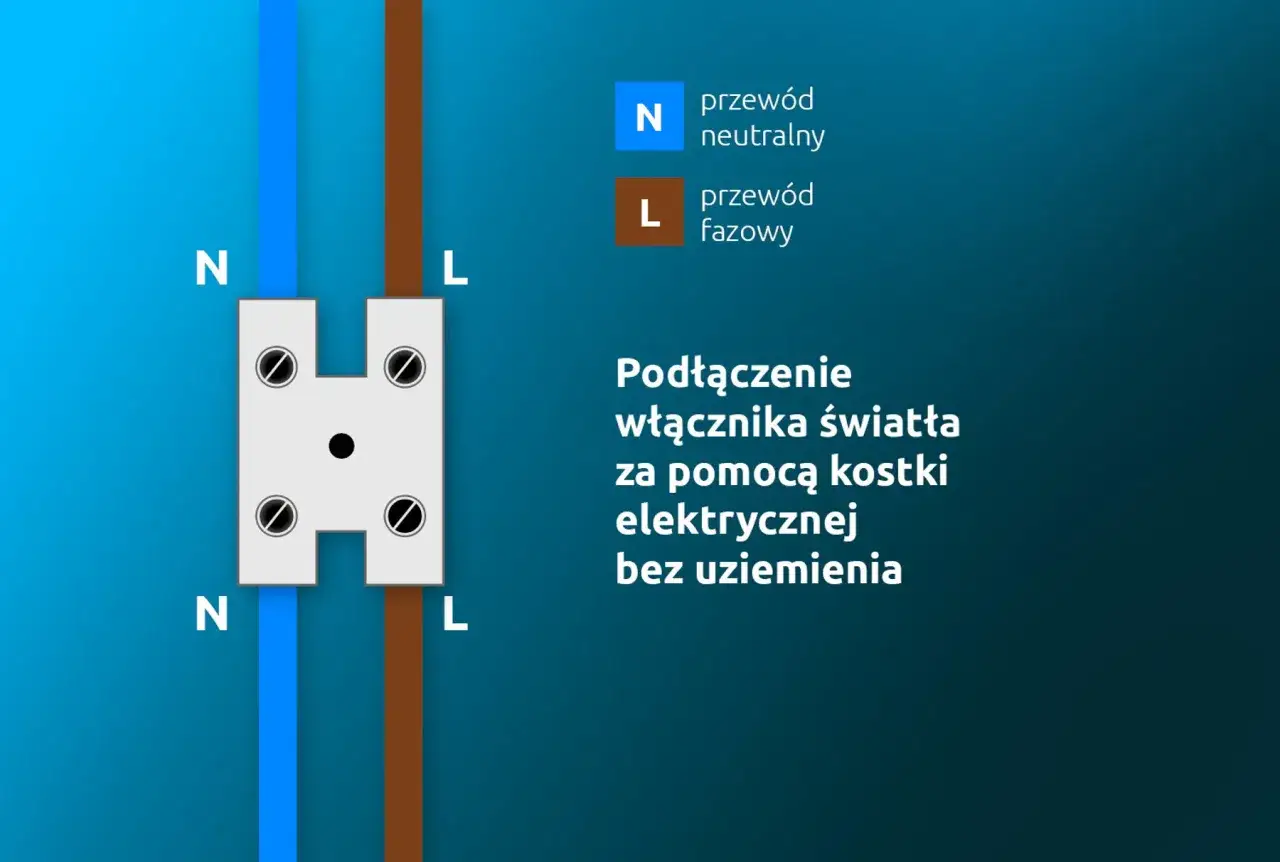

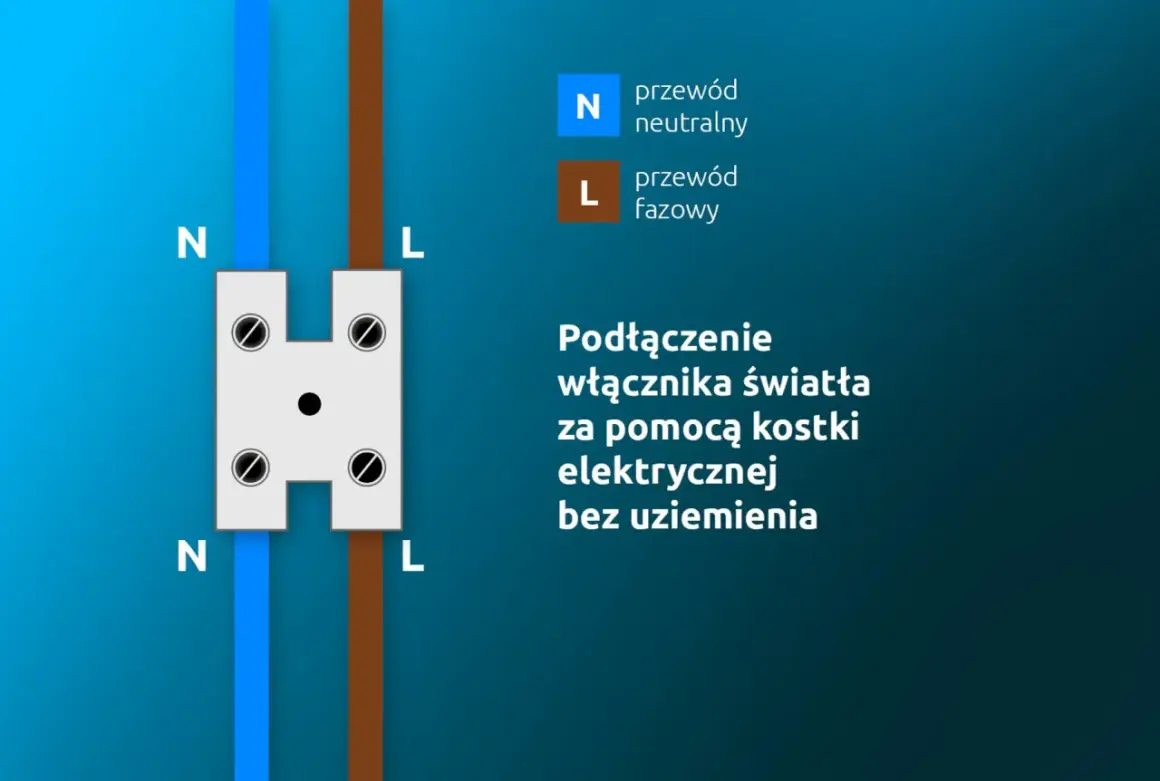

Schemat jak podłączyć włącznik światła z gniazdka bez zgadywania
Najprościej myślę o tym tak: gniazdo daje stałe zasilanie, łącznik przerywa tylko fazę lampy, a przewód ochronny i neutralny omijają łącznik. Włącznik jednobiegunowy ma dwa podstawowe punkty pracy: wejście fazy i wyjście na oprawę. Jeśli model ma dodatkowe podświetlenie albo bardziej rozbudowaną funkcję, zawsze sprawdzam instrukcję producenta, bo układ zacisków potrafi się różnić.
- Odłącz zasilanie w rozdzielnicy i zabezpiecz obwód przed przypadkowym załączeniem.
- Potwierdź brak napięcia dwubiegunowym testerem w gnieździe, puszce i przy oprawie.
- Rozpoznaj żyły L, N i PE. W nowej instalacji kolory pomagają, ale w starej nie ufam samym barwom izolacji.
- Poprowadź stałe L z gniazda do wejścia łącznika, a z wyjścia łącznika wróć przewodem L' do lampy.
- Połącz N i PE bez przerywania, tak aby lampa miała pełny tor zasilania i ochrony.
- Zamknij połączenia w puszce, nie zostawiaj gołej miedzi poza zaciskiem i nie ściskaj przewodów na siłę.
- Przywróć zasilanie i sprawdź, czy gniazdo działa niezależnie od światła, a łącznik steruje tylko lampą.
Jeśli oprawa ma metalową obudowę, przewód ochronny musi zostać podłączony zgodnie z konstrukcją lampy. To właśnie ten detal odróżnia poprawny układ od takiego, który na pierwszy rzut oka wygląda dobrze, ale nie zapewnia ochrony w razie uszkodzenia izolacji.
Najczęstsze błędy, które robią z prostego układu problem
Przy takich pracach najczęściej psuje nie brak wiedzy teoretycznej, tylko pośpiech i zbyt duża pewność siebie. W praktyce trzy rzeczy wracają najczęściej: pomylenie przewodu fazowego z neutralnym, brak ciągłości PE oraz niedokręcone albo źle dobrane złączki. Z tych drobiazgów robi się później przegrzewanie, migotanie światła albo losowe wyzwalanie zabezpieczeń.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Przerywanie N zamiast L | oprawa może nadal mieć niebezpieczny potencjał mimo wyłączenia | łącznik zawsze wpinaj w tor fazowy |
| Brak PE w oprawie metalowej | zabezpieczenie przeciwporażeniowe jest niepełne | nie pomijaj przewodu ochronnego, jeśli oprawa go wymaga |
| Luźne zaciski | grzanie, iskrzenie, czasem charakterystyczny zapach | używaj właściwych złączek i sprawdzaj docisk żył |
| Brak puszki lub zbyt mała puszka | przewody się wyginają, a połączenia pracują mechanicznie | zostaw miejsce na promień gięcia i porządek w środku |
| Zaufanie wyłącznie kolorom starych przewodów | łatwo zamienić funkcje żył | zawsze wykonaj pomiar, a nie tylko oględziny |
| Próba „naprawy” pod napięciem | realne ryzyko porażenia i zwarcia | jeśli coś nie gra, wróć do rozdzielnicy i sprawdź układ od początku |
Po złożeniu układu zostaje najważniejsze: wychwycić błędy, zanim staną się usterką. I właśnie do tego służy test po uruchomieniu, który w praktyce mówi więcej niż sam rysunek połączeń.
Co sprawdzić po uruchomieniu instalacji
Po włączeniu zasilania nie zadowalam się tym, że „lampka świeci”. Sprawdzam trzy rzeczy naraz: czy gniazdo nadal ma stałe zasilanie, czy łącznik wyłącza wyłącznie lampę i czy zabezpieczenia nie reagują na błędne połączenie. W instalacjach domowych wyłącznik różnicowoprądowy 30 mA jest dziś bardzo częstym standardem ochrony, więc jego niepotrzebne zadziałanie to sygnał, że trzeba wrócić do puszki, a nie liczyć na przypadek.- Światło reaguje natychmiast po przełączeniu łącznika, bez opóźnień i migotania.
- Gniazdo pozostaje czynne niezależnie od tego, czy lampa jest włączona.
- Nie wybija RCD ani bezpiecznik nadprądowy podczas załączania i wyłączania.
- Po kilku minutach pracy nic nie pachnie przegrzaną izolacją i nie grzeją się zaciski.
- Oprawa nie buczy i nie miga, co przy LED-ach często zdradza słabe połączenie albo niepasujący osprzęt.
Jeśli po testach pojawia się wyzwalanie zabezpieczenia, najczęściej problem leży w błędnym połączeniu N/PE, uszkodzonej izolacji albo zbyt luźnym styku. W takiej sytuacji nie „poprawiam” układu na ślepo, tylko wracam do pomiaru i krok po kroku sprawdzam, gdzie układ stracił logikę.
Zanim zamkniesz puszkę, sprawdź jeszcze te trzy rzeczy
Na końcu zawsze robię krótką kontrolę, bo to właśnie ona najczęściej wychwytuje drobne niedociągnięcia, które później potrafią kosztować najwięcej nerwów. Jeżeli chcesz, żeby cały układ był nie tylko działający, ale też łatwy do serwisowania, ta kontrola ma większą wartość niż dodatkowe pięć minut spędzone nad dokumentacją.
- Czy przewody nie są zbyt mocno ściśnięte i mają naturalny promień ułożenia w puszce.
- Czy każdy zacisk trzyma żyłę pewnie i nie widać gołej miedzi poza strefą połączenia.
- Czy da się odczytać tor zasilania po otwarciu puszki bez zgadywania, który przewód do czego służy.
Jeżeli po tej kontroli wszystko się zgadza, układ można uznać za gotowy. Ja jednak przy takim rozdzielaniu energii z gniazda zawsze kończę tym samym pytaniem: czy ktoś, kto wróci do tej puszki za rok, od razu zrozumie, co zostało gdzie podłączone? Jeśli odpowiedź brzmi nie, lepiej poprawić opis, zaciski albo cały projekt, zanim zasłonisz puszkę i oddasz obwód do użytku.
