Czym jest rezystancja i dlaczego ma znaczenie

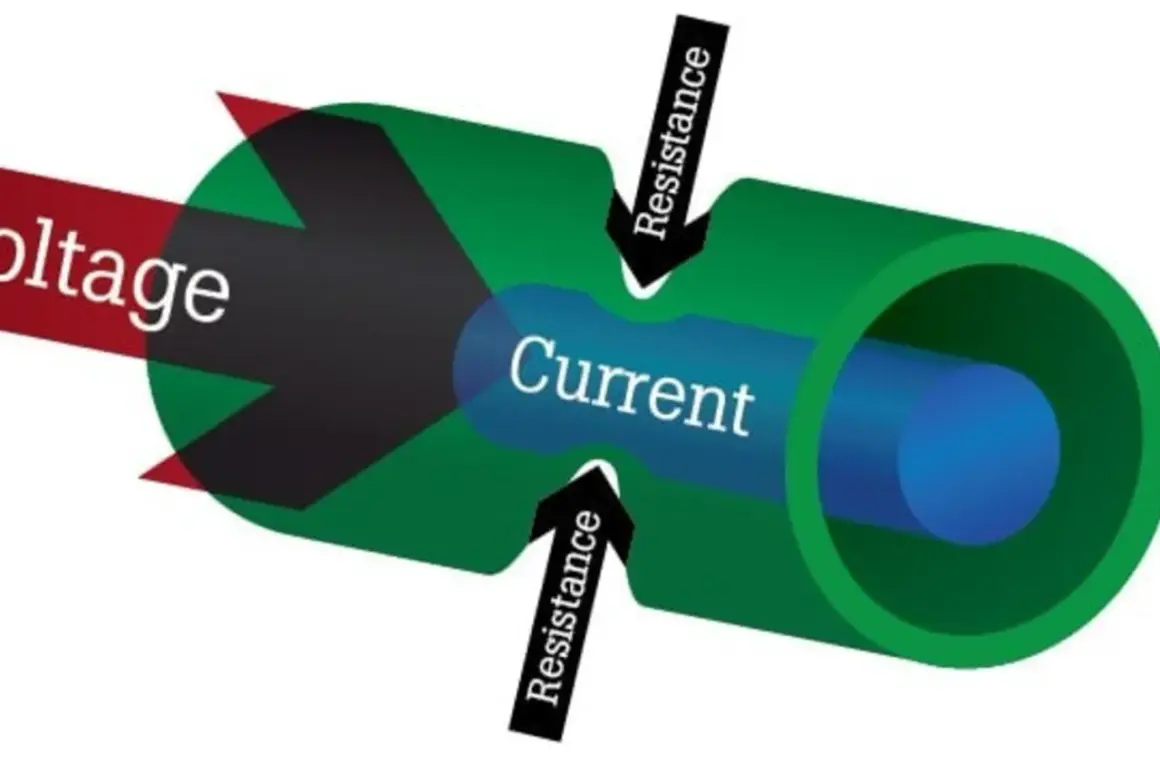

Jak podaje Britannica, rezystancja to własność obwodu lub jego fragmentu, która przeciwstawia się przepływowi prądu i zamienia część energii elektrycznej w ciepło. Ja patrzę na nią jak na miarę „trudności”, z jaką elektrony przechodzą przez materiał. Im większy opór, tym trudniej o przepływ, a przy tym częściej pojawiają się spadki napięcia i nagrzewanie.

To dlatego rezystancja nie jest tylko teorią z podręcznika. W praktyce decyduje o tym, czy przewód się nie grzeje, czy rezystor wykonuje swoją pracę, a także czy długa linia zasilająca nie traci zbyt dużo energii po drodze. W instalacjach elektrycznych ma więc znaczenie równie duże jak napięcie czy natężenie prądu.

Kiedy już wiemy, czym jest sam opór, trzeba odróżnić go od kilku pojęć, które w rozmowie często wrzuca się do jednego worka.

Rezystancja, rezystywność i przewodność to nie to samo

Najczęstszy błąd polega na tym, że ktoś mówi „rezystancja materiału”, choć w ścisłym sensie materiał opisuje raczej rezystywność. Rezystancja dotyczy konkretnego elementu o określonych wymiarach, a rezystywność mówi, jak zachowuje się sam materiał niezależnie od długości i przekroju.

Różnica wydaje się drobna, ale w obliczeniach robi sporą różnicę. Długi, cienki przewód z miedzi może mieć większą rezystancję niż krótki, gruby odcinek z materiału o gorszej przewodności, dlatego sam typ materiału nie wystarcza do oceny całego układu.

Gdy te pojęcia są już rozdzielone, łatwiej przejść do tego, co naprawdę zmienia wartość oporu w praktyce.

Od czego zależy wartość oporu

Na rezystancję wpływa kilka czynników, ale w codziennej pracy najważniejsze są cztery: długość przewodnika, jego przekrój, materiał oraz temperatura. Każdy z nich działa w przewidywalny sposób, więc da się to dość dobrze oszacować jeszcze zanim sięgnie się po miernik.

• Długość - im dłuższy przewód, tym większa rezystancja. Elektrony mają po prostu więcej „drogi” do pokonania.
• Przekrój - im grubszy przewód, tym mniejszy opór. Większa powierzchnia daje prądowi więcej miejsca do przepływu.
• Materiał - miedź i aluminium przewodzą dobrze, a stopowe elementy grzejne mają opór celowo wysoki.
• Temperatura - w metalach opór zwykle rośnie wraz z temperaturą, więc rozgrzany przewód albo rezystor zachowuje się inaczej niż zimny.

W praktyce równie ważna jak sam materiał bywa jakość połączenia. Zaśniedziałe złącze, luźny zacisk albo źle zaciśnięta końcówka potrafią podnieść opór bardziej, niż wygląda to na pierwszy rzut oka. W instalacjach DC, szczególnie w fotowoltaice, właśnie takie drobiazgi bywają źródłem największych strat. W metalach opór zwykle rośnie wraz z temperaturą, ale w niektórych półprzewodnikach i czujnikach zależność może być odwrotna.

Skoro wiemy, co zmienia opór, naturalnym kolejnym krokiem jest wzór, który pozwala go policzyć i porównać z pomiarem.

Jak oblicza się rezystancję i jak czytać wzory

Najprostszy i najważniejszy wzór to R = U / I, czyli rezystancja równa się napięciu podzielonemu przez natężenie prądu. Jeśli na elemencie mamy 12 V i płynie przez niego 2 A, to jego rezystancja wynosi 6 Ω. Taki zapis jest zwięzły, ale bardzo praktyczny, bo od razu pokazuje, jak napięcie, prąd i opór wpływają na siebie nawzajem.

Warto też znać dwa inne wzory, bo pojawiają się przy kablach i połączeniach:

Przykładowo, dwa identyczne elementy po 6 Ω połączone równolegle dadzą 3 Ω, a połączenie szeregowe 6 Ω i 4 Ω da 10 Ω. To właśnie na takich prostych liczbach najlepiej widać, jak mocno sposób połączenia zmienia zachowanie całego układu.

Praktyczny wniosek jest prosty: jeśli do obciążenia dochodzi za mało energii, nie zawsze winne jest samo urządzenie. Często problem leży w przewodach, złączach albo źle dobranym przekroju, a to już przekłada się bezpośrednio na straty mocy liczone w watach. Na tym etapie teoria jest jasna, ale w realnym układzie liczy się jeszcze jeden element: pomiar.

Jak mierzę rezystancję w praktyce

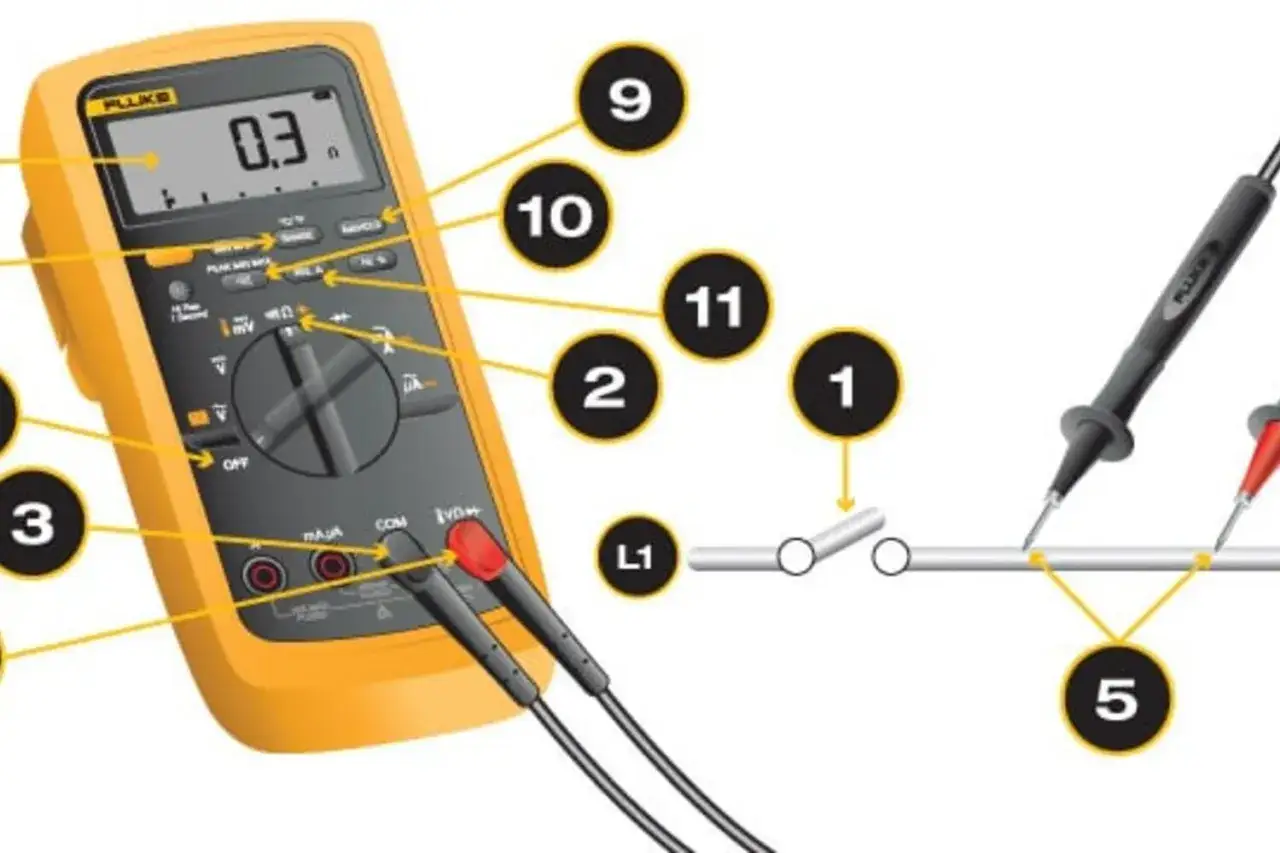

Pomiar wykonuję multimetrem ustawionym na zakres oznaczony symbolem Ω. Najważniejsza zasada brzmi: układ musi być odłączony od zasilania, a kondensatory powinny być rozładowane, bo pomiar w pracującym obwodzie daje błędny wynik i może uszkodzić miernik.

1. Odłącz zasilanie i upewnij się, że w obwodzie nie ma napięcia.
2. Ustaw multimetr na pomiar rezystancji, najlepiej zaczynając od wyższego zakresu.
3. Przyłóż sondy do badanego elementu lub odcinka przewodu.
4. Odczytaj wynik i porównaj go z wartością nominalną lub z oczekiwaniem dla danego elementu.

Jeśli miernik pokazuje wartość bardzo wysoką albo „OL”, zwykle oznacza to przerwę w obwodzie lub rezystancję poza zakresem pomiaru. Jeśli z kolei wynik jest niemal zerowy, element przewodzi bardzo dobrze, choć trzeba uważać, bo w obwodzie złożonym z wielu części taki odczyt nie zawsze mówi o wszystkim. W układach złożonych miernik często widzi ścieżki równoległe, dlatego wynik bywa niższy niż rzeczywisty opór samego elementu.

Takie pomiary najlepiej rozumie się wtedy, gdy zobaczy się, gdzie w codziennych instalacjach opór naprawdę ma znaczenie.

Gdzie rezystancja najbardziej wpływa na straty energii

W instalacjach domowych i przemysłowych rezystancja nie jest abstrakcją. Każdy przewód, styk i zacisk zamienia część energii w ciepło, a przy większych prądach te straty robią się bardzo konkretne. Zależność jest banalna, ale bezlitosna: im większy prąd i im większy opór, tym więcej energii tracisz zgodnie ze wzorem P = I²R.

W przewodach i połączeniach

Tu liczy się przede wszystkim jakość materiału, przekrój i długość odcinka. Zbyt cienki przewód może się grzać, powodować spadek napięcia i pogarszać pracę odbiornika. W praktyce nie chodzi tylko o komfort, ale też o bezpieczeństwo i trwałość całej instalacji.

W elektronice i rezystorach

Rezystory są projektowane po to, by wprowadzać kontrolowany opór. Dzięki nim ogranicza się prąd LED-ów, ustala punkty pracy tranzystorów i dzieli napięcie w układach pomiarowych. To dobry przykład, że wysoka rezystancja nie zawsze jest wadą - czasem jest dokładnie tym, czego potrzebuje projekt.

Przeczytaj również: Ranking firm magazynów energii - Komu zlecić montaż w domu?

W fotowoltaice

W PV szczególnie ważne są niskie straty na kablach DC, złączach i połączeniach w łańcuchu. Nawet niewielki dodatkowy opór w przewodach między modułami a falownikiem potrafi obniżyć uzysk energii, a przy dużych prądach wywołać niepożądane nagrzewanie. Dlatego w tej branży zwraca się uwagę nie tylko na moc paneli, ale też na jakość konektorów, poprawny dobór przekroju przewodów i stan styków.

Właśnie w takich zastosowaniach najlepiej widać, że rezystancja to nie teoria dla fizyków, ale parametr, który realnie wpływa na rachunek za energię i trwałość instalacji. Gdy to się zrozumie, łatwiej zauważyć typowe błędy, które często psują interpretację wyników.

Najczęstsze błędy przy ocenie oporu elektrycznego

• Mylenie rezystancji z rezystywnością - jedno dotyczy elementu, drugie materiału.
• Ignorowanie temperatury - wynik w zimnym warsztacie nie musi być taki sam jak po nagrzaniu urządzenia.
• Pomiar pod napięciem - rezystancję mierzy się na odłączonym obwodzie.
• Wnioskowanie tylko z jednego punktu pomiaru - uszkodzony styk może zawyżać wynik lokalnie, choć reszta przewodu jest dobra.
• Zakładanie, że niski opór zawsze jest lepszy - w rezystorach i elementach grzejnych bywa dokładnie odwrotnie.

Do tego dochodzi jeszcze jedna rzecz, o której łatwo zapomnieć: w obwodach prądu przemiennego sam opór nie zawsze wyczerpuje temat, bo pojawia się też impedancja, czyli łączny efekt rezystancji i innych zjawisk elektrycznych. To szczególnie ważne przy urządzeniach z cewkami, transformatorami i silnikami, gdzie proste intuicje z obwodów stałoprądowych nie wystarczają.

Kiedy unikasz tych pomyłek, rachunek i pomiar zaczynają mieć sens, a to prowadzi do kilku praktycznych wniosków, które warto zapamiętać na koniec.

Co sprawdzać w pierwszej kolejności, gdy wynik nie zgadza się z oczekiwaniem

• Sprawdź, czy obwód był naprawdę odłączony od zasilania.
• Porównaj wynik z temperaturą otoczenia i stanem elementu.
• Oceń nie tylko sam przewód, ale też zaciski, konektory i miejsca lutowania.
• W dłuższych liniach policz spadek napięcia, a nie tylko sam opór.
• W instalacjach PV i DC zwróć uwagę na jakość połączeń, bo tam drobne błędy kosztują najwięcej energii.
• Jeśli podejrzewasz stratę na kablu, zmierz spadek napięcia pod obciążeniem, bo sam om nie pokaże całej historii.

Jeżeli mam zostawić jedną praktyczną myśl, to taką: rezystancję najlepiej traktować nie jak suchy wzór, ale jak narzędzie do oceny jakości całego układu. Kiedy wiesz, co ją zwiększa, jak ją mierzyć i gdzie naprawdę tworzy straty, łatwiej projektować, diagnozować i utrzymywać instalacje bez zgadywania.
