W schematach elektronicznych cewka wygląda niepozornie, ale to jeden z elementów, które najszybciej wpływają na filtrację zakłóceń, stabilność prądu i pracę przetwornicy. W tym tekście pokazuję, jak rozpoznać jej oznaczenie, jak czytać warianty symbolu i jak nie pomylić jej z podobnymi elementami. To szczególnie ważne w układach zasilania, falownikach i elektronice mocy, gdzie sam rysunek bez kontekstu potrafi łatwo zmylić.
Najważniejsze informacje o symbolu cewki w schematach
- Symbol cewki oznacza element, który magazynuje energię w polu magnetycznym i przeciwstawia się gwałtownym zmianom prądu.
- W praktyce spotkasz kilka wariantów graficznych, ale ich sens pozostaje taki sam.
- Oznaczenie L1, L2, L3 mówi o kolejności elementu na schemacie, a nie o jego parametrach.
- Najważniejsza wartość to indukcyjność podawana w H, mH, µH, czasem także z tolerancją i dodatkowymi parametrami z noty katalogowej.
- Najczęściej cewka pracuje w filtrach, przetwornicach, falownikach i obwodach rezonansowych.
- Największe pomyłki wynikają z mylenia cewki z dławikiem, transformatorem albo przekaźnikiem.
Co naprawdę oznacza symbol cewki
Cewka, czyli induktor, jest elementem biernym, który przechowuje energię w polu magnetycznym. W schemacie jej znak mówi mi przede wszystkim tyle, że w tym miejscu układ będzie gromadził energię, filtrował sygnał albo tłumił nagłe zmiany prądu.
To od razu zawęża interpretację całego bloku. Jeśli obok widzę tranzystor kluczujący i diodę, zwykle mam do czynienia z przetwornicą impulsową. Jeśli cewka siedzi przy wejściu zasilania, najpewniej pomaga ograniczać zakłócenia. W praktyce nie patrzę więc na sam rysunek izolowanie, tylko na rolę elementu w całym układzie. To prowadzi do kolejnej rzeczy, czyli do różnych wariantów graficznych tego samego elementu.

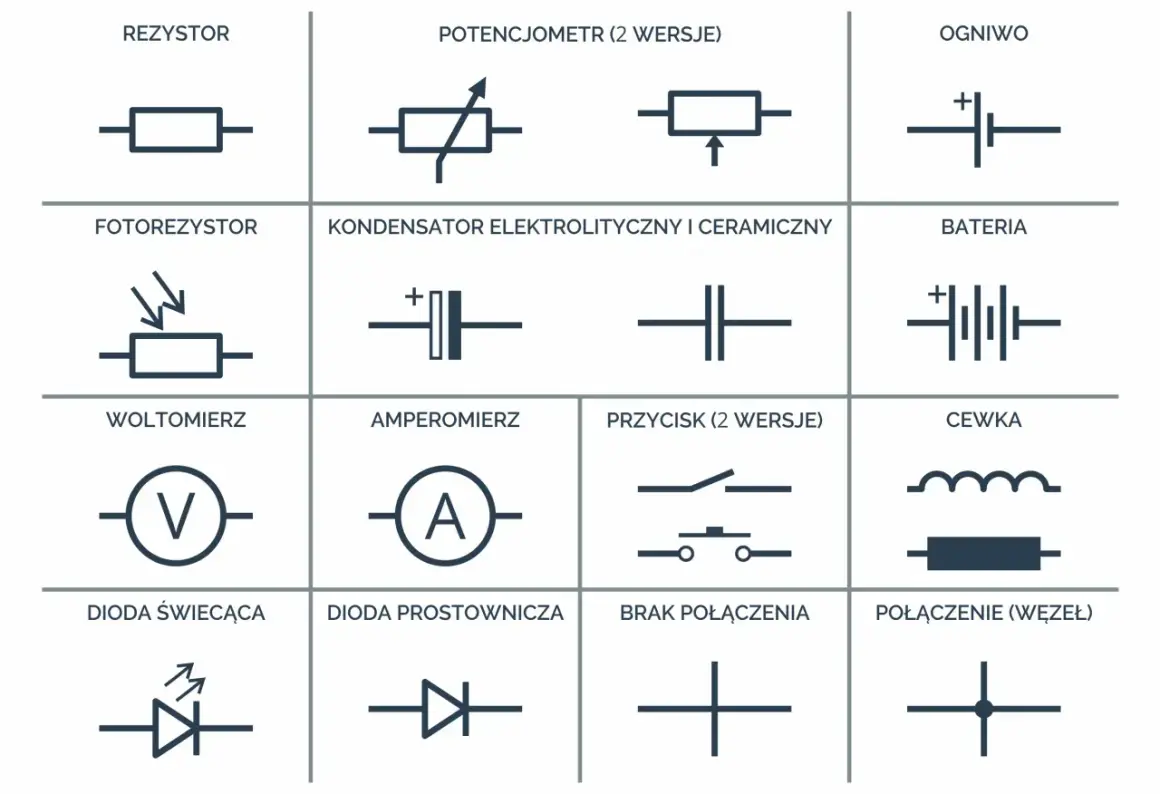

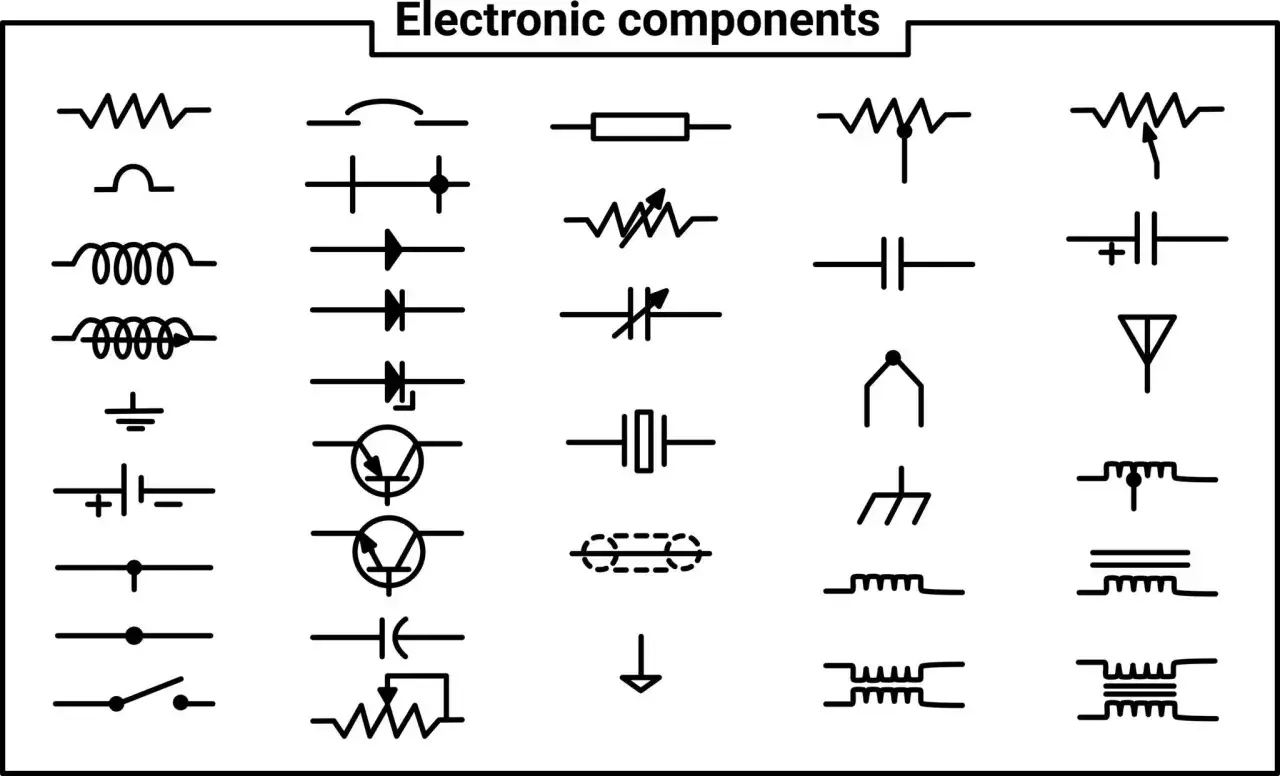

Jak wyglądają najczęstsze warianty oznaczenia
Ten sam element bywa rysowany inaczej zależnie od normy, regionu i stylu dokumentacji. Ja zawsze zakładam, że kształt symbolu podpowiada rodzinę elementu, ale nie zastępuje opisu wartości.
| Wariant | Jak go rozpoznać | Kiedy się pojawia |
|---|---|---|
| Klasyczna cewka | Seria pętli lub zwojów przypominających sprężynę | W wielu schematach edukacyjnych i serwisowych |
| Uproszczony zapis zgodny z IEC | Bardziej geometryczna forma, spotykana w części dokumentacji europejskiej | W schematach opartych o normy i bibliotekę producenta |
| Cewka z rdzeniem | Symbol z dodatkowymi liniami sugerującymi obecność rdzenia magnetycznego | Gdy konstrukcja ma wpływ na indukcyjność i zachowanie w wyższej częstotliwości |
| Cewka z odczepem | Widać dodatkowe wyprowadzenie z części uzwojenia | Przy autotransformatorach, uzwojeniach z odczepem i bardziej złożonych układach |
| Cewka zmienna | Symbol z ukośną strzałką lub innym oznaczeniem regulacji | W obwodach strojenia i elementach regulowanych |
| Symbol sprzężonych cewek | Dwie cewki obok siebie, często z liniami rdzenia | Gdy układ przenosi energię między uzwojeniami, czyli w transformatorze |
Najważniejsza praktyczna zasada jest prosta: nie próbuję odczytać parametrów po samym kształcie. Jeżeli chcę wiedzieć, czy to element mocy, filtrujący czy strojący, patrzę na opis, oznaczenie referencyjne i sąsiednie komponenty. Dzięki temu łatwiej przejść do numerów i jednostek, które mówią o elemencie dużo więcej niż sam symbol.
Jak czytać oznaczenia L1, L2 i wartości indukcyjności
Na schematach cewki bardzo często dostają oznaczenie z literą L, na przykład L1, L2 albo L5. To nie jest informacja o wartości, tylko identyfikator porządkowy, który pomaga odróżnić elementy tego samego typu w projekcie.
| Zapis | Co oznacza | Dlaczego to ważne |
|---|---|---|
| L1, L2, L3 | Kolejne elementy indukcyjne w projekcie | Wskazuje na pozycję na schemacie, nie na parametry |
| 47 µH | Indukcyjność równa 47 mikrohenrom | Typowa wartość w szybkich układach impulsowych |
| 3.3 mH | Indukcyjność w milihenrach | Częściej pojawia się w filtrach i dławikach energetycznych |
| ±10% | Tolerancja elementu | Ma znaczenie tam, gdzie liczy się dokładność filtru lub rezonansu |
W praktyce najczęściej sprawdzam trzy rzeczy naraz: wartość, jednostkę i kontekst pracy układu. Różnica między 47 µH a 47 mH jest ogromna, więc pomyłka w przedrostku potrafi całkowicie zmienić działanie obwodu. W elektronice mocy nie wystarczy też sama wartość z rysunku, bo przy wyborze elementu liczą się jeszcze prąd nasycenia, rezystancja uzwojenia i zachowanie w danej częstotliwości. To naturalnie prowadzi do pytania, z czym najłatwiej pomylić cewkę.
Jak nie pomylić cewki z podobnymi elementami
Tu najwięcej błędów popełniają osoby, które patrzą tylko na kształt. Ja zawsze porównuję symbol, opis i funkcję w układzie, bo dopiero to daje pewność.
| Element | Co zdradza symbol | Na co uważać |
|---|---|---|
| Dławik | Wygląda bardzo podobnie do cewki | To w praktyce odmiana cewki, zwykle używana do tłumienia zakłóceń i wygładzania prądu |
| Transformator | Dwie sprzężone cewki lub uzwojenia z rdzeniem | Przenosi energię między obwodami, często zapewnia też izolację galwaniczną |
| Przekaźnik | Cewka jest połączona z zestykami przełączającymi | Sama cewka nie mówi jeszcze, że to przekaźnik, trzeba widzieć część stykową |
| Koralik ferrytowy | Bywa oznaczany inaczej, czasem skrótem typu FB | Nie pracuje jak klasyczna cewka magazynująca energię, tylko tłumi zakłócenia wysokiej częstotliwości |
Najbardziej zdradliwy jest transformator, bo na pierwszy rzut oka wygląda jak „dwie cewki obok siebie”. W rzeczywistości to element o innej funkcji, często krytyczny dla separacji obwodów i bezpieczeństwa. Jeśli więc obok symbolu widzisz dodatki opisujące uzwojenia, sprzężenie lub izolację, nie zakładaj automatycznie, że chodzi o zwykłą cewkę. W tym miejscu znak graficzny trzeba czytać razem z funkcją całego bloku.
Gdzie ten symbol najczęściej pracuje w układach energetycznych
W instalacjach związanych z energią i fotowoltaiką cewka nie jest dodatkiem dla porządku. W praktyce decyduje o tym, jak czysty, stabilny i sprawny będzie przepływ energii.
- W przetwornicach DC/DC magazynuje energię między kolejnymi impulsami kluczowania.
- W falownikach i inwerterach pomaga wygładzać prąd i ograniczać tętnienia.
- W filtrach EMI tłumi zakłócenia przewodzone, które mogą wracać do instalacji.
- W obwodach rezonansowych współpracuje z kondensatorem, gdy trzeba selekcjonować częstotliwość.
W takich układach dobór elementu naprawdę ma znaczenie. Przy wyższych częstotliwościach częściej spotyka się wartości w µH, a w filtrach sieciowych lub układach o niższej częstotliwości także mH. Jeśli cewka wejdzie w nasycenie, układ zaczyna zachowywać się inaczej niż zakłada projekt, a to wprost wpływa na sprawność, grzanie i poziom zakłóceń. Po takim przeglądzie łatwo wskazać najczęstsze pułapki, które psują interpretację schematu.
Najczęstsze błędy przy interpretacji schematu
W pracy z dokumentacją najczęściej widzę te same pomyłki. Dobra wiadomość jest taka, że większości z nich da się uniknąć bez specjalistycznych narzędzi, jeśli czyta się schemat metodycznie.
- Ignorowanie przedrostków jednostek, czyli mylenie µH z mH albo nH.
- Zakładanie, że każdy symbol z pętlami oznacza dokładnie ten sam typ elementu.
- Pomijanie oznaczenia referencyjnego i korzystanie wyłącznie z rysunku.
- Mylenie cewki z transformatorem, zwłaszcza gdy oba elementy wyglądają podobnie.
- Wnioskowanie o parametrach po wyglądzie obudowy na płytce, a nie po schemacie i nocie katalogowej.
Największy koszt ma zwykle nie sama pomyłka w nazwie, tylko błędna diagnoza przy uruchamianiu lub serwisie. Jeżeli ktoś uzna dławik filtrujący za zwykłą cewkę sygnałową, może źle ocenić dopuszczalny prąd, temperaturę pracy albo wpływ na zakłócenia. Dlatego schemat trzeba czytać jak układ zależności, a nie jak zbiór pojedynczych ikon.
Jedna zasada, która przyspiesza czytanie schematów
- Najpierw znajdź oznaczenie elementu, czyli L1, L2 lub podobny identyfikator.
- Potem odczytaj wartość i jednostkę, bo to mówi więcej niż sam kształt symbolu.
- Na końcu sprawdź sąsiednie bloki, żeby zrozumieć funkcję: filtr, magazyn energii, strojenie albo tłumienie zakłóceń.
Ja właśnie tak podchodzę do schematów w praktyce, bo ta kolejność szybko odsiewa błędne założenia. Jeśli obok cewki widzę tranzystor, diodę i kondensator, myślę o przetwornicy. Jeśli widzę dwie sprzężone sekcje, szukam transformacji energii, a nie zwykłego elementu filtrującego. To proste podejście oszczędza czas i pozwala odczytać schemat bez zgadywania, co dokładnie kryje się za jednym symbolem.
