Połączenie z ziemią, czyli uziemienie, jest jednym z tych elementów instalacji, o których rzadko myśli się na co dzień, a które decydują o realnym bezpieczeństwie. W praktyce chodzi o odprowadzenie prądu uszkodzeniowego, wyrównanie potencjałów i ograniczenie skutków przepięć w domu, warsztacie i instalacji PV. Pokażę, jak to działa, z czym łatwo je pomylić i co naprawdę trzeba sprawdzić, żeby instalacja była bezpieczna.
Najważniejsze rzeczy, które warto zapamiętać
- Połączenie z ziemią nie działa w oderwaniu od reszty instalacji. Musi współpracować z przewodem ochronnym, RCD, połączeniami wyrównawczymi i zabezpieczeniami nadprądowymi.
- Największe znaczenie ma tam, gdzie są obudowy metalowe, elektronika, wilgoć, długie przewody i instalacja fotowoltaiczna.
- Wyłącznik różnicowoprądowy nie zastępuje układu ochronnego, a układ ochronny nie zastępuje pomiarów.
- W polskich domach instalacje pracują zwykle w układzie 230/400 V, więc błąd w przewodach ochronnych szybko staje się realnym zagrożeniem.
- W praktyce liczą się: ciągłość przewodu ochronnego, rezystancja uziomu, test RCD i okresowe przeglądy.

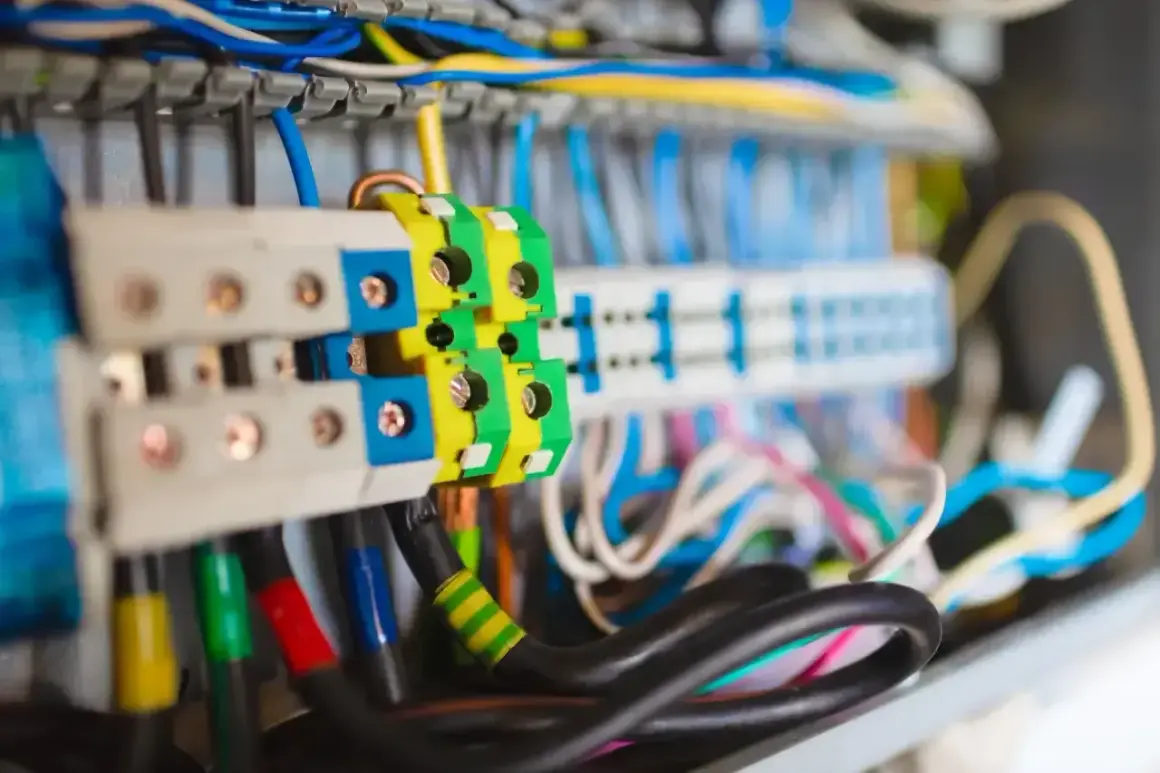

Jak działa to w domu i rozdzielnicy
W nowoczesnej instalacji energia trafia do budynku z sieci 230/400 V, a w rozdzielnicy jest dzielona na obwody o różnym przeznaczeniu. Jeśli w urządzeniu pojawi się uszkodzenie izolacji, metalowa obudowa może znaleźć się pod napięciem, choć na pierwszy rzut oka nic nie widać. Właśnie wtedy pojawia się problem napięcia dotykowego, czyli różnicy potencjałów między obudową a miejscem, w którym stoi lub dotyka człowiek.
Jak pokazują materiały ZPE, przewód ochronny PE jest połączony z ziemią, a jego zakończeniem bywa drut lub bednarka zakopana w gruncie. Nie chodzi jednak o to, żeby „zabrać” cały prąd do ziemi, tylko o stworzenie drogi o małej impedancji, dzięki której zabezpieczenie zareaguje szybko i odłączy zasilanie zanim sytuacja stanie się groźna.
Właśnie dlatego sam uziom bez przewodu PE, poprawnych zacisków i właściwie dobranych zabezpieczeń nie daje pełnej ochrony. Z tego miejsca naturalnie przechodzę do rozróżnienia elementów, które w praktyce często wrzuca się do jednego worka.
Czym różnią się uziom, PE, RCD i połączenia wyrównawcze
Najwięcej błędów bierze się z mylenia kilku różnych elementów instalacji. Każdy z nich robi coś innego, a dopiero razem tworzą sensowny układ ochronny.
| Element | Co robi | Czego nie zastępuje | Gdzie występuje |
|---|---|---|---|
| Uziom | Łączy instalację z gruntem i pomaga odprowadzać prądy zakłóceniowe oraz udarowe. | Nie odłącza sam zasilania. | Fundament, pręt, bednarka, instalacja odgromowa. |
| Przewód PE | Łączy metalowe obudowy z punktem ochronnym instalacji. | Nie jest przewodem neutralnym N. | Gniazda, obudowy urządzeń, falownik, rozdzielnica. |
| RCD | Wykrywa różnicę prądów i odłącza zasilanie przy uszkodzeniu. | Nie tworzy sam drogi do gruntu. | Obwody łazienek, kuchni, zewnętrzne, PV po stronie AC. |
| Połączenia wyrównawcze | Zmniejszają różnice potencjałów między metalowymi częściami budynku. | Nie zastępują uziomu ani RCD. | Łazienki, kotłownie, rozdzielnie, konstrukcje metalowe. |
| SPD | Ogranicza przepięcia i chroni elektronikę. | Nie chroni przed porażeniem w każdej sytuacji. | Rozdzielnica, instalacje z elektroniką, PV. |
W starym układzie TN-C przewód PEN łączy funkcję ochronną i roboczą, więc modernizacja wymaga większej ostrożności niż samo „dokręcenie nowego gniazdka”. Jeśli ktoś robi przypadkowe mostki albo rozdziela przewody bez pomiarów, może pogorszyć bezpieczeństwo zamiast je poprawić.
To dobry moment, by przejść od samej teorii do sytuacji, w których ten układ zyskuje największe znaczenie.

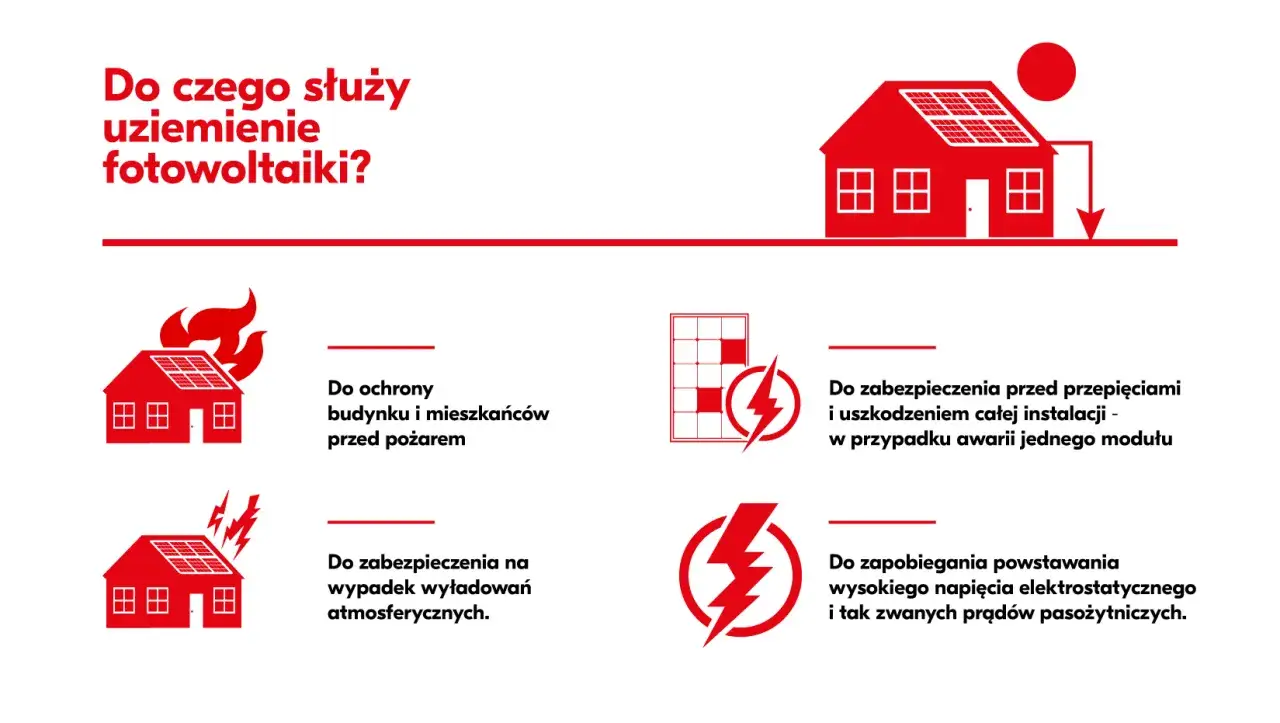

Dlaczego w fotowoltaice i ochronie odgromowej ten temat rośnie w siłę
W instalacji PV dochodzą długie trasy przewodów, metalowa konstrukcja na dachu, falownik i elektronika, która źle znosi przepięcia. Przy burzy albo przełączeniu sieci najsłabszym punktem zwykle nie jest sam panel, tylko połączenia, zaciski i droga wyrównania potencjałów.
W praktyce zwracam uwagę na trzy rzeczy:
- połączenie ram modułów i konstrukcji wsporczej z systemem ochronnym budynku,
- dobór ograniczników przepięć po stronie AC i, jeśli projekt tego wymaga, także po stronie DC,
- prowadzenie przewodów tak, by nie tworzyć niepotrzebnych pętli i miejsc podatnych na uszkodzenie mechaniczne.
To właśnie dlatego instalacja fotowoltaiczna nie może być traktowana jak „doklejony” odbiornik. Ona staje się częścią całego układu bezpieczeństwa budynku, a nie osobnym światem.
Kiedy projekt schodzi do odbioru, najważniejsze stają się już nie założenia, tylko pomiary.
Jak sprawdza się skuteczność i co mierzy elektryk
Nie ufam tu samemu oglądowi. Instalacja może wyglądać dobrze, a i tak mieć luźny zacisk, przerwany przewód ochronny albo zbyt słaby uziom. Dlatego skuteczność ochrony sprawdza się pomiarami, a nie samym „na oko”.
- Ciągłość przewodów ochronnych - sprawdza, czy PE i połączenia wyrównawcze nie mają przerwy.
- Rezystancja uziomu - pokazuje, jak dobrze układ współpracuje z gruntem.
- Impedancja pętli zwarcia - mówi, czy prąd uszkodzeniowy popłynie tak, by zabezpieczenie zadziałało wystarczająco szybko.
- Test RCD - potwierdza, że wyłącznik różnicowoprądowy reaguje w wymaganym czasie.
- Oględziny połączeń - obejmują bednarkę, zaciski, oznaczenia i stan mechaniczny elementów ochronnych.
ZPE przypomina, że mierniki rezystancji uziomu służą do weryfikacji warunków ochrony przeciwpożarowej, przeciwprzepięciowej i odgromowej. To ważne, bo wynik nie zależy wyłącznie od gruntu, ale też od jakości połączeń, styków i sposobu wykonania całego układu.
W praktyce sens ma też okresowa kontrola instalacji elektrycznej i odgromowej co 5 lat, a po remoncie, zalaniu, wymianie rozdzielnicy albo dołożeniu PV także wcześniej. Najwięcej problemów wychodzi jednak nie na mierniku, tylko wtedy, gdy ktoś naprawia instalację „na skróty”.
Najczęstsze błędy, które dają tylko pozór bezpieczeństwa
Jeśli miałbym wskazać kilka rzeczy, które widzę najczęściej w źle zrobionych lub amatorsko przerobionych instalacjach, lista byłaby zaskakująco podobna.
- Opieranie bezpieczeństwa na rurach wodnych lub gazowych, jakby były pewnym elementem ochronnym. Nie są do tego przeznaczone i nie wolno traktować ich jak stałego zamiennika.
- Łączenie N i PE w dowolnym miejscu, bez zrozumienia układu sieci. To szczególnie groźne po modernizacji starej instalacji.
- Uznawanie RCD za pełny zamiennik połączeń ochronnych. RCD pomaga, ale nie zastępuje przewodu ochronnego ani uziomu.
- Zakładanie, że po remoncie „wszystko jest nadal dobrze”, mimo że zaciski mogły się poluzować, a przewody zostały przecięte lub źle przedłużone.
- Ignorowanie nowych odbiorników, takich jak PV, pompa ciepła, klimatyzacja czy elektronika sterująca, które zwiększają wymagania wobec ochrony przepięciowej i wyrównania potencjałów.
Najbardziej podstępne jest to, że część tych błędów nie daje objawów od razu. Instalacja działa, światło świeci, gniazdko ma napięcie, a problem ujawnia się dopiero przy zwarciu, burzy albo uszkodzeniu obudowy.
Jeśli patrzysz na starą instalację, najbardziej opłaca się najpierw ocenić, co da się naprawić pomiarem i dokumentacją, a nie samym wyglądem rozdzielnicy.
Co warto zrobić przy modernizacji starej instalacji
Przy modernizacji zaczynam od rozdzielnicy i głównego połączenia wyrównawczego, a dopiero później dobieram dodatki. To zwykle daje lepszy efekt niż wymiana pojedynczych gniazd bez sprawdzenia całego układu.
- Sprawdź, w jakim układzie pracuje instalacja i czy rozdział przewodów ochronnych oraz neutralnych jest wykonany poprawnie.
- Dodaj lub zweryfikuj RCD 30 mA na obwodach, gdzie ochrona uzupełniająca ma realne znaczenie.
- Upewnij się, że główne połączenia wyrównawcze obejmują metalowe elementy budynku i instalacji.
- Przy PV, automatyce, pompach ciepła i elektronice rozważ ograniczniki przepięć już na etapie projektu, a nie po pierwszej awarii.
- Zleć protokół pomiarów po każdej większej ingerencji w instalację, zwłaszcza po wymianie rozdzielnicy, remoncie łazienki lub dołożeniu źródła energii.
Bez sprawnego uziemienia nawet dobrze wyglądająca rozdzielnica nie gwarantuje bezpieczeństwa, bo liczy się cały łańcuch: uziom, przewód ochronny, połączenia wyrównawcze, RCD, zabezpieczenia i regularne pomiary. Jeśli masz wątpliwości po remoncie albo po dołożeniu fotowoltaiki, właśnie od tego łańcucha warto zacząć.
