Na budowie liczy się nie tylko doprowadzenie prądu, ale też to, czy da się go rozprowadzić bez chaosu i zbędnego ryzyka. Właśnie temu służy erbetka: porządkuje zasilanie, chroni obwody i pozwala podłączyć zarówno lekkie elektronarzędzia, jak i sprzęt trójfazowy. Poniżej wyjaśniam, jak działa, co powinna mieć na wyposażeniu, jak ją dobrać do pracy i gdzie najczęściej popełnia się kosztowne błędy.
Najkrócej: to skrzynka, która ma dać prąd tam, gdzie instalacja docelowa jeszcze nie działa
- Rozdziela energię na kilka obwodów, więc nie trzeba zasilać wszystkiego jednym przewodem.
- Najważniejsze elementy to zabezpieczenia nadprądowe, różnicowoprądowe, gniazda 230 V i 400 V oraz szczelna obudowa.
- Na placu budowy dobrze sprawdza się stopień ochrony IP44 lub wyższy, a przy pracy na zewnątrz liczy się też odporność mechaniczna.
- Za mała moc albo zbyt mało obwodów kończy się wybijaniem zabezpieczeń i przestojami, nie oszczędnością.
- W Polsce rozdzielnice budowlane muszą być zabezpieczone przed dostępem osób nieupoważnionych.
Co robi rozdzielnica budowlana i dlaczego nie zastąpi jej zwykły przedłużacz
Rozdzielnica budowlana to nie jest po prostu skrzynka z kilkoma gniazdami. Jej zadaniem jest bezpiecznie rozdzielić zasilanie na kilka odbiorników, od oświetlenia roboczego po betoniarkę, przecinarkę czy odkurzacz przemysłowy. Na placu budowy instalacja zmienia się szybciej niż w gotowym budynku, więc potrzebne jest rozwiązanie mobilne, odporne na kurz, wilgoć i częste przepięcia kabla.
Ja patrzę na nią jak na tymczasowe centrum dowodzenia energią. Dzięki niej można odłączyć tylko jeden obwód, a nie gasić całej budowy, kiedy jeden sprzęt ma awarię albo przeciążenie. To właśnie dlatego zwykły przedłużacz nie jest zamiennikiem: nie ma takiego poziomu ochrony, porządku w obwodach ani wygody pracy.
| Rozwiązanie | Gdzie ma sens | Główne ograniczenie |
|---|---|---|
| Przedłużacz domowy | Lekkie prace wewnątrz, krótki dystans, małe obciążenie | Nie jest stworzony do błota, deszczu i dużej liczby odbiorników |
| Rozdzielnica budowlana | Budowa, remont, prace terenowe, tymczasowe zasilanie | Wymaga właściwego doboru mocy i zabezpieczeń |
| Rozdzielnica domowa | Stała instalacja w budynku | Nie nadaje się do pracy mobilnej ani do ciężkich warunków terenowych |
W praktyce spotyka się modele przenośne, stojące i wiszące, ale zasada działania pozostaje ta sama: z jednej strony dostajesz zasilanie, z drugiej kilka dobrze zabezpieczonych punktów poboru. Kiedy to już jasne, warto rozebrać na części wyposażenie, bo właśnie ono decyduje o tym, czy skrzynka naprawdę ułatwi pracę.
Jakie elementy powinien mieć dobry model

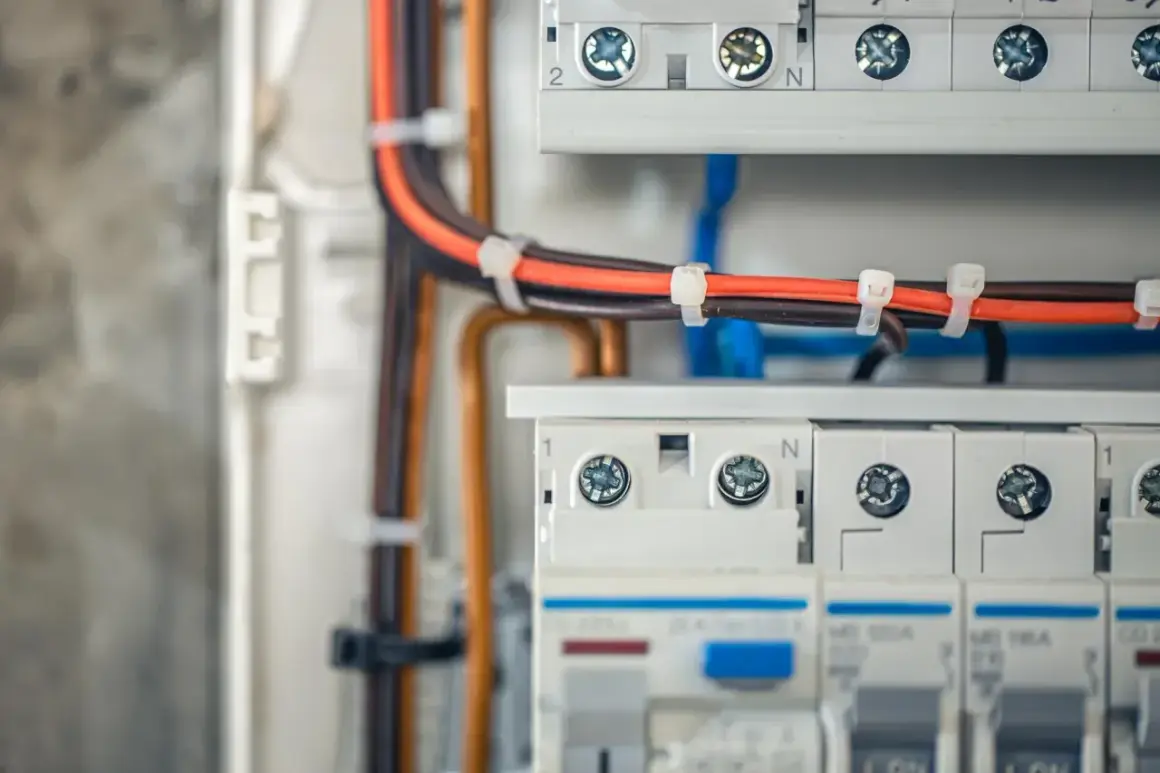

W dobrym zestawie nie chodzi o to, żeby gniazd było jak najwięcej, tylko żeby każdy element miał swoje zadanie. Na budowie szczególnie cenię prosty, czytelny układ: wyłącznik główny, osobne zabezpieczenia dla obwodów, gniazda przemysłowe i obudowę, która nie boi się warunków zewnętrznych.
| Element | Po co jest | Na co patrzeć przy wyborze |
|---|---|---|
| Wyłącznik główny | Pozwala szybko odciąć całe zasilanie | Powinien być łatwo dostępny i możliwy do zabezpieczenia po pracy |
| Wyłącznik różnicowoprądowy RCD | Chroni przed porażeniem, wykrywając prąd upływu | W praktyce często spotyka się czułość 30 mA dla obwodów końcowych |
| Wyłączniki nadprądowe MCB | Chronią przewody i odbiorniki przed przeciążeniem oraz zwarciem | Ich wartość musi pasować do gniazd i spodziewanego poboru mocy |
| Gniazda CEE | Obsługują sprzęt 16 A, 32 A, a czasem większy | Sprawdź, czy układ pinów odpowiada Twoim urządzeniom 230 V lub 400 V |
| Gniazda 230 V | Do wiertarek, lamp, ładowarek i mniejszego sprzętu | Lepiej, gdy są rozdzielone na kilka obwodów, a nie spięte wszystko razem |
| Obudowa IP44 lub wyższa | Chroni przed pyłem i bryzgającą wodą | Ważna jest też odporność UV, uszczelki i solidne zamknięcie |
| Licznik energii | Ułatwia rozliczenia i kontrolę zużycia | Przydaje się przy wynajmie, większej budowie albo pracy dla kilku ekip |
W ofertach producentów często widać dziś gotowe konfiguracje 230/400 V z kilkoma gniazdami CEE i klasą szczelności IP44. To rozsądny punkt wyjścia, ale sama specyfikacja nie wystarczy. Następny krok to dopasowanie skrzynki do realnego poboru mocy, bo to właśnie tu najłatwiej przestrzelić.
Jak dobrać moc i liczbę gniazd do realnej pracy
Najczęstszy błąd polega na kupowaniu skrzynki pod liczbę gniazd, a nie pod to, co będzie pracowało jednocześnie. Ja zawsze liczę obciążenie w dwóch warstwach: osobno dla sprzętu jednofazowego 230 V i osobno dla większych odbiorników 400 V. Jeśli urządzenia mają silniki, trzeba jeszcze uwzględnić prąd rozruchowy, bo chwilowy pobór bywa wyższy niż wynik z tabliczki znamionowej.Praktyczna zasada jest prosta: zostaw co najmniej 20-25% zapasu. Dzięki temu rozdzielnica nie pracuje na granicy, a zabezpieczenia nie reagują przy każdym uruchomieniu odkurzacza, piły czy pompy.
| Scenariusz | Co zwykle wystarcza | Dlaczego to działa |
|---|---|---|
| Mały remont mieszkania | 2-4 gniazda 230 V, obwody 16 A, IP44, RCD 30 mA | Obsłużysz lampy, wiertarki, odkurzacz i ładowarki bez nadmiaru sprzętu |
| Ekipa wykończeniowa | Gniazda 230 V i 400 V, osobne sekcje dla narzędzi i oświetlenia, 16 A/32 A | Praca kilku osób naraz wymaga podziału obciążeń, a nie jednego wspólnego toru |
| Większa budowa | Rozbudowany zestaw z większą liczbą obwodów, czasem z licznikiem energii | Ułatwia rozliczenie, serwis i rozdzielenie poboru między ekipy |
| Praca z agregatem | Układ dopasowany do mocy źródła, z czytelnym podziałem obwodów | Agregat nie lubi przypadkowych skoków poboru i chaotycznego obciążenia |
Dla orientacji: pojedynczy obwód 230 V 16 A daje około 3,6 kW, ale w praktyce nie warto zbliżać się do granicy. Z mojego doświadczenia lepiej mieć jeden obwód więcej niż potem gasić narzędzia w połowie pracy. Sama moc nie wystarczy jednak, jeśli skrzynka stoi w złym miejscu albo jest łatwo dostępna dla przypadkowych osób.
Bezpieczeństwo i obowiązki na placu budowy
Tu nie ma miejsca na improwizację. Zgodnie z rozporządzeniem Ministra Infrastruktury z 6 lutego 2003 r. rozdzielnice budowlane na terenie budowy muszą być zabezpieczone przed dostępem osób nieupoważnionych. To nie jest formalność dla papieru, tylko realna ochrona przed porażeniem, przypadkowym przepięciem i uszkodzeniem instalacji.
W materiałach GUNB podkreśla się też, że przewody powinny być chronione przed uszkodzeniami mechanicznymi, a do zasilania urządzeń na budowie należy stosować przedłużacze przemysłowe, nie domowe ani ogrodowe. To ważne, bo większość problemów nie bierze się z samej skrzynki, tylko z jej otoczenia: błota, wody, potknięć o kabel i prowizorycznych połączeń.
- Ustaw rozdzielnicę tak, by nie stała w wodzie i nie była narażona na przypadkowe uderzenia.
- Sprawdzaj przycisk test RCD regularnie, a nie tylko wtedy, gdy coś się wyłączy.
- Oznacz obwody, żeby każdy wiedział, co zasila które gniazdo.
- Po pracy zamykaj obudowę na klucz lub kłódkę, jeśli model tego wymaga.
- Nie obciążaj jednego obwodu wszystkim naraz, nawet jeśli gniazd fizycznie jest jeszcze wolnych.
Gdy zasady są jasne, zostaje jeszcze bardzo przyziemna sprawa: ile to kosztuje i czy w danym przypadku lepiej kupić, czy wypożyczyć. I właśnie tu różnica między tanim a sensownym rozwiązaniem bywa największa.
Najczęstsze błędy przy zakupie i użytkowaniu
W praktyce widzę ciągle te same potknięcia. Najgorsze jest to, że wiele z nich wychodzi dopiero po pierwszym przeciążeniu albo po kilku dniach pracy w deszczu. Dlatego warto je wyłapać zanim skrzynka trafi na plac.
- Brak RCD albo jego zbyt „ogólne” zabezpieczenie - jedna awaria wyłącza zbyt dużo albo ochrona jest po prostu niewystarczająca.
- Zbyt mała liczba obwodów - kilka narzędzi pracuje na jednym torze, więc zabezpieczenia wybija coraz częściej.
- Za słaba obudowa - oszczędność na IP, uszczelkach i materiale zwykle szybko wraca w postaci awarii.
- Brak zapasu mocy - sprzęt działa, ale każda szlifierka czy odkurzacz robi problem przy starcie.
- Stawianie w złym miejscu - kałuża, błoto i wózek transportowy to bardzo zły sąsiad dla instalacji elektrycznej.
- Używanie domowych przedłużaczy - na budowie to proszenie się o uszkodzenie i kłopoty z bezpieczeństwem.
- Brak opisu gniazd - niby detal, a potem ktoś odłącza niewłaściwy obwód i zatrzymuje pracę połowy ekipy.
Jeśli miałbym wskazać jeden błąd, który najczęściej kosztuje najwięcej nerwów, to byłoby niedoszacowanie obciążenia. Z pozoru oszczędzasz kilkaset złotych, a potem płacisz czasem, przestojami i serwisem. Po tych błędach najrozsądniej spojrzeć na ceny, bo one jasno pokazują, kiedy prosty model wystarczy, a kiedy trzeba wejść poziom wyżej.
Ile kosztuje sensowna skrzynka i kiedy opłaca się ją kupić
Na rynku widać dziś bardzo szerokie widełki cenowe. Najprostsze przenośne modele z kilkoma gniazdami 230 V można znaleźć mniej więcej od 190 do 400 zł. Solidniejsze zestawy IP44 z gniazdami 16 A i 32 A, lepszym osprzętem oraz pełniejszym zabezpieczeniem zwykle mieszczą się mniej więcej w przedziale 900-1500 zł. Większe konfiguracje z licznikiem, większą liczbą obwodów i rozbudowaną aparaturą potrafią kosztować 2000-2500 zł i więcej.
| Segment | Przykładowy koszt | Kiedy ma sens |
|---|---|---|
| Podstawowy model 230 V | Około 190-400 zł | Krótki remont, mała ekipa, lekkie narzędzia |
| Model z 16 A i 32 A | Około 900-1500 zł | Budowa domu, wykończeniówka, kilka odbiorników naraz |
| Rozbudowany zestaw z pomiarem | Około 2000-2500+ zł | Większe kontrakty, rozliczanie energii, częsta praca w terenie |
Zakup opłaca się wtedy, gdy ta sama instalacja ma pracować długo albo na wielu zleceniach. Wynajem ma więcej sensu przy jednorazowych pracach, krótkim terminie i wtedy, gdy nie chcesz brać na siebie serwisu, przechowywania i okresowych kontroli. Ja zwykle patrzę na to bardzo praktycznie: jeśli skrzynka ma zarabiać na siebie przez miesiące, kupuję; jeśli ma po prostu „przetrwać” jeden etap robót, wypożyczenie bywa rozsądniejsze.
Co sprawdzam przed pierwszym załączeniem na budowie
- Czy napięcie i układ gniazd pasują do sprzętu, który naprawdę będzie podłączony.
- Czy obudowa jest zamknięta, a uszczelki i zamki działają prawidłowo.
- Czy przewody nie są przetarte, przygniecione albo prowadzone przez mokrą strefę.
- Czy RCD przechodzi test i odcina zasilanie tak, jak powinien.
- Czy obwody są opisane, żeby w razie awarii szybko odłączyć właściwą sekcję.
- Czy na jednym torze nie pracuje sprzęt, który razem przekracza bezpieczny zapas mocy.
Dobrze dobrana rozdzielnica budowlana nie robi spektakularnego wrażenia, ale właśnie o to chodzi: ma po prostu działać, chronić ludzi i nie zatrzymywać robót. Jeśli dobierasz ją pod konkretny sprzęt, warunki terenowe i przyszły zapas mocy, dostajesz element infrastruktury, który realnie upraszcza pracę zamiast tworzyć kolejne problemy.
