Najważniejsze rzeczy, które warto wiedzieć przed etapem fundamentów
- To rozwiązanie planuje się przed betonowaniem, bo po zamknięciu fundamentu nie da się go łatwo poprawić.
- Łączy się z GSU, przewodami ochronnymi i połączeniami wyrównawczymi, więc wpływa na całą instalację elektryczną, nie tylko na jeden obwód.
- Najlepiej sprawdza się w nowych budynkach, gdzie można go od razu wbudować w konstrukcję.
- Przy hydroizolacji, białej wannie albo modernizacji częściej potrzebny jest układ otokowy lub pionowy.
- W praktyce ważne są detale wykonawcze: ciągłość, otulina betonowa, wyprowadzenia i dokumentacja.
- Budżet zwykle obejmuje robociznę, materiał i pomiary, a koszty rosną wraz z obwodem budynku i liczbą wyprowadzeń.
Czym jest uziemienie w fundamencie i dlaczego ma znaczenie
W praktyce to metalowy element zatopiony w betonie, który tworzy trwałą drogę odprowadzenia prądu do ziemi i punkt odniesienia dla całej instalacji. Nie chodzi tu o „dodatkowy gadżet” do odgromówki, tylko o część systemu bezpieczeństwa budynku: chroni ludzi, ogranicza skutki zwarć i pomaga wyrównać potencjały między elementami instalacji.
Z mojego punktu widzenia największa zaleta jest prosta: robisz to raz, na etapie budowy, a potem masz spokój na lata. Beton stabilizuje układ, a odpowiednio zaprojektowane połączenie z konstrukcją budynku daje niską i powtarzalną impedancję, której później nie da się łatwo uzyskać „na szybko” w gruncie. Jak podaje PKN, aktualna wersja PN-HD 60364-5-54 porządkuje układy uziemiające, przewody ochronne i uziemienie funkcjonalne, więc to element pełnoprawnego projektu instalacji, a nie detal do dopisania na końcu.
Ważne jest też rozróżnienie: sam uziom nie zastępuje przewodu ochronnego PE ani wyłącznika różnicowoprądowego. To są różne warstwy ochrony, które działają razem. Uziemienie zapewnia odniesienie do ziemi, połączenia wyrównawcze ograniczają różnice potencjałów, a zabezpieczenia nadprądowe i RCD mają zadziałać wtedy, gdy pojawi się uszkodzenie. Gdy tę logikę rozumie się od początku, łatwiej zaprojektować całą instalację bez improwizacji na budowie.To prowadzi do kolejnego pytania: jak ten element współpracuje z rozdzielnicą, zabezpieczeniami i fotowoltaiką.
Jak działa w instalacji i rozdzielnicy
Najprościej patrzeć na to jak na jeden ciąg: elektroda w fundamencie, przewód uziemiający, główna szyna uziemiająca, połączenia wyrównawcze i dopiero dalej przewody ochronne oraz rozdzielnica. Jeśli jeden z tych odcinków jest źle zrobiony, reszta systemu działa gorzej albo wcale nie działa tak, jak zakłada projekt.
W dobrze zrobionym układzie GSU zbiera wszystkie ważne połączenia: metalowe elementy konstrukcji, PE, ewentualne LPS, lokalne szyny w rozdzielnicach i urządzenia wymagające uziemienia funkcjonalnego. To właśnie dlatego w praktyce nie buduje się „lokalnego” uziemienia tylko dla jednego urządzenia, na przykład falownika, bo różnice potencjałów między punktami instalacji potrafią być wtedy większym problemem niż sam brak uziemienia.
Przy instalacjach PV temat robi się jeszcze ważniejszy. W materiałach DEHN dla systemów fotowoltaicznych podkreśla się, że dłuższe odcinki przewodów między modułami a falownikiem wymagają bardzo świadomego doboru ochronników przepięć i połączeń wyrównawczych. W praktyce chodzi o to, żeby przepięcie nie szukało sobie przypadkowej drogi przez elektronikę, tylko zostało skierowane do układu uziemiającego. Dla czytelnika oznacza to jedno: dobrze zrobione uziemienie ułatwia skuteczną ochronę całego budynku, nie tylko samej instalacji odgromowej.
Warto też pamiętać, że przepięcia to nie tylko piorun. Część z nich powstaje podczas łączeń w sieci albo przy udarach indukowanych w przewodach. Dlatego rozdzielnica, ograniczniki przepięć i uziemienie muszą być traktowane jako jeden system, a nie jako trzy osobne zakupy.
Skoro wiadomo już, po co to wszystko działa razem, zobaczmy, jak poprawnie wykonać taki układ przed zalaniem betonu.

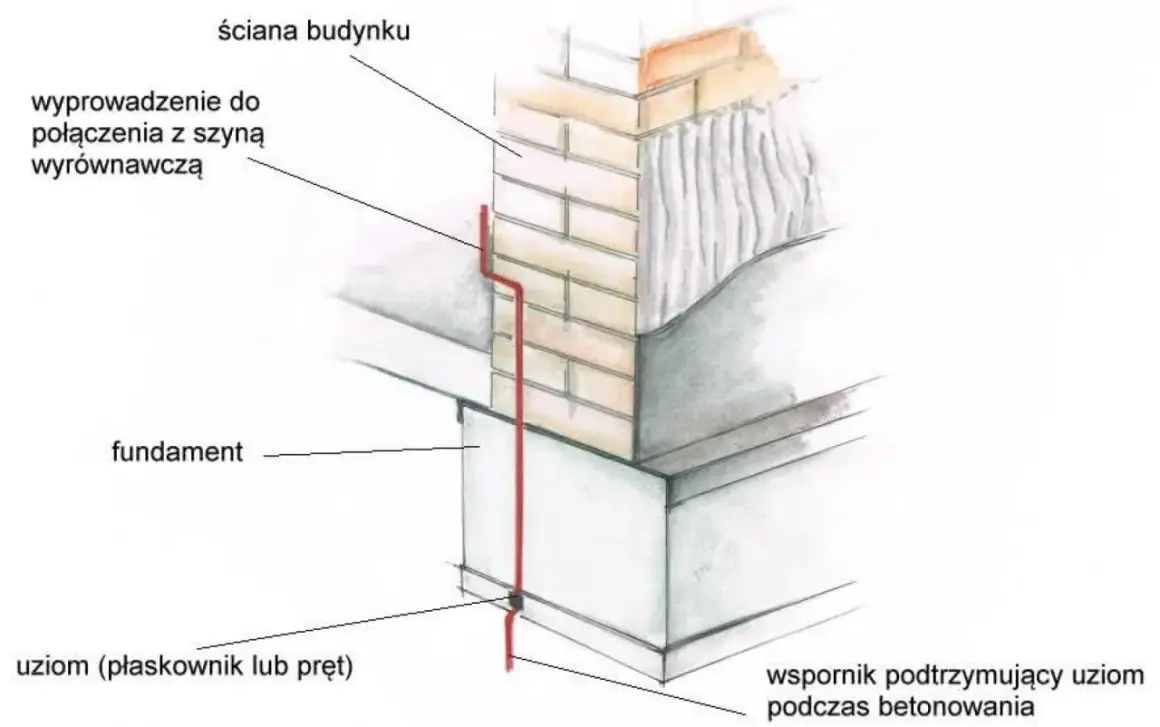

Jak wygląda poprawne wykonanie przed zalaniem betonu
Tu nie ma miejsca na przypadek. Po związaniu betonu błędów zwykle nie da się naprawić bez ciężkich przeróbek, dlatego najważniejsze decyzje zapadają jeszcze na etapie projektu i zbrojenia. Jak pokazuje DEHN, przewód w betonie powinien mieć z każdej strony co najmniej 5 cm otuliny, a przy większych obiektach stosuje się dodatkowe połączenia krzyżowe, żeby oczka nie przekraczały 20 x 20 m.
- Ustalam układ z projektantem i elektrykiem jeszcze przed pracami ziemnymi. To moment na decyzję, gdzie pójdą wyprowadzenia do GSU, do instalacji odgromowej i ewentualnie do PV.

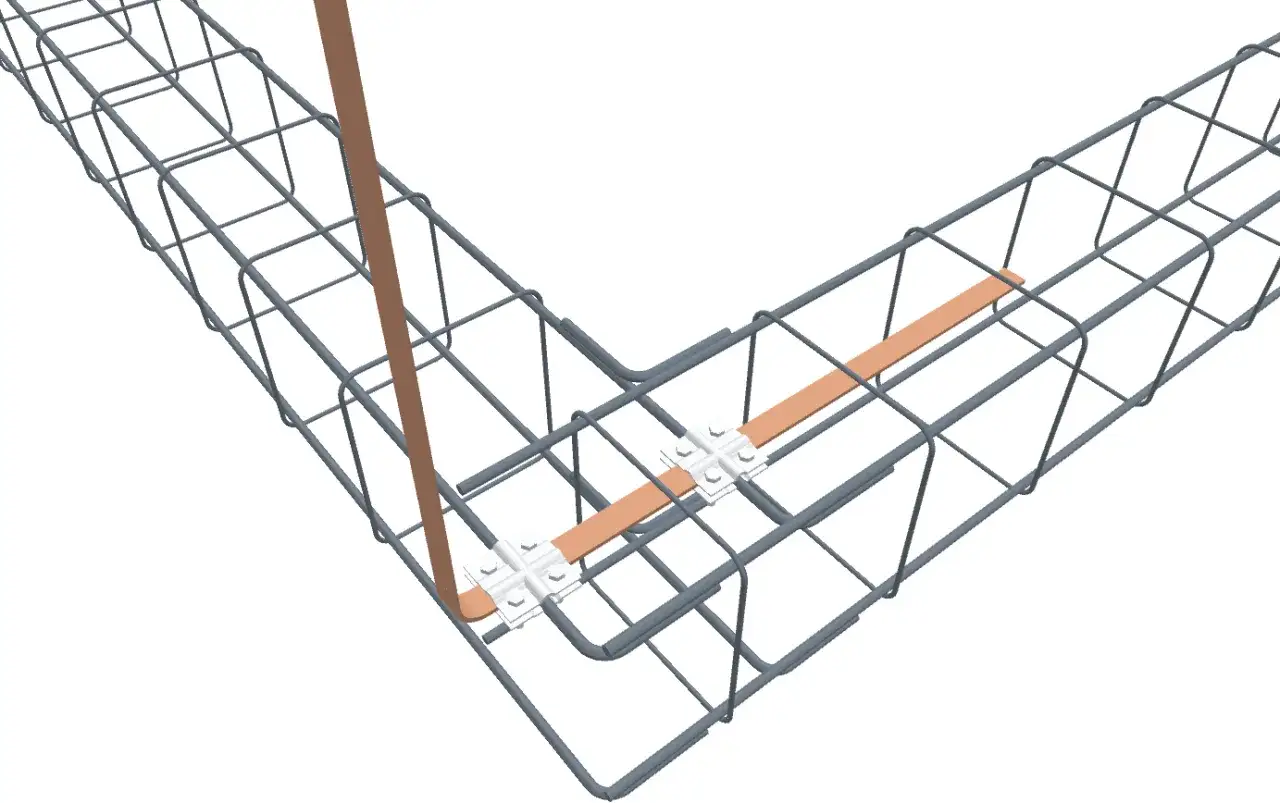

- Tworzę zamknięty obwód albo siatkę w fundamencie. Ciągłość jest ważniejsza niż „ładny” wygląd pojedynczego odcinka.
- Zachowuję odpowiednią otulinę betonową, żeby element był dobrze odizolowany od środowiska zewnętrznego i odporny na korozję.
- Dodaję wyprowadzenia w miejscach, które będą naprawdę użyteczne. Z mojego doświadczenia lepiej przygotować jeden sensowny zapas niż później ciągnąć prowizorkę przez pół budynku.
- Dbam o trwałe połączenia. W praktyce liczy się pewny styk i ciągłość elektryczna, a nie przypadkowe „złapanie” drutem wiązałkowym.
- Robię dokumentację przed zalaniem. Zdjęcia, szkic i opis trasy oszczędzają wielu nerwów przy odbiorze i późniejszych modernizacjach.
W nowoczesnych domach warto od razu przewidzieć rozbudowę: fotowoltaikę, magazyn energii, ładowarkę samochodu elektrycznego, a nawet dodatkowe zabezpieczenia przeciwprzepięciowe w rozdzielnicy. Największy błąd, który widzę, to projektowanie fundamentu „na dziś”, bez myślenia o tym, co pojawi się za dwa lata. To właśnie wtedy późniejsze przeróbki robią się najdroższe.
Jeśli fundament ma izolację obwodową, białą wannę albo beton wodoszczelny, trzeba szczególnie uważać na ciągłość i warunki otuliny. W takich przypadkach prosty układ w fundamencie może nie dać oczekiwanego efektu albo być trudny do wykonania zgodnie z projektem. I wtedy sensownie jest od razu rozważyć alternatywę.
Kiedy lepszy będzie układ otokowy albo pionowy
Nie każdy obiekt da się uziemić w fundamencie w sposób idealny. W modernizowanych domach, przy trudnych warunkach gruntowych albo przy bardzo szczelnej hydroizolacji często wygrywa inne rozwiązanie. Najczęściej patrzę na trzy opcje: fundamentową, otokową i pionową. Każda ma swoje miejsce, ale nie każda pasuje do każdego etapu inwestycji.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Uziom w fundamencie | Nowy budynek, etap wylewania ław albo płyty | Najtrwalszy, niewidoczny, zwykle najwygodniejszy wykonawczo przy budowie od zera | Trzeba go zaplanować przed betonowaniem |
| Uziom otokowy | Modernizacja, brak dostępu do fundamentu, izolacja obwodowa, biała wanna | Można wykonać po fakcie, daje elastyczność przy istniejącym budynku | Wymaga robót ziemnych i dobrego zabezpieczenia antykorozyjnego |
| Uziom pionowy | Mała działka, trudny grunt, wzmocnienie całego układu | Da się dołożyć etapami, bywa skuteczny jako wsparcie systemu | Parametry mocno zależą od gruntu i zwykle nie warto traktować go jako jedynego rozwiązania |
W praktyce nie zawsze trzeba wybierać wyłącznie jedno rozwiązanie. Często najlepiej działa układ mieszany, czyli fundament jako baza, a do tego uzupełnienie w miejscach, gdzie trzeba poprawić parametry albo dostosować system do odgromu i PV. To podejście jest rozsądniejsze niż trzymanie się jednej metody „na siłę”.
Skoro już widać, że dobór zależy od sytuacji, warto spojrzeć na błędy, które najczęściej wychodzą dopiero na odbiorze albo po pierwszym pomiarze.
Najczęstsze błędy, które potem wychodzą na pomiarach
Tu naprawdę nie chodzi o detale kosmetyczne. Złe uziemienie potrafi zburzyć sens całej ochrony przeciwporażeniowej i przeciwprzepięciowej, a naprawa po betonowaniu jest z reguły droga, brudna i mało elegancka. Najczęstsze problemy widzę w pięciu miejscach.
- Brak ciągłości elektrycznej między odcinkami albo przypadkowe połączenia, które wyglądają dobrze tylko na etapie montażu.
- Zbyt mało wyprowadzeń do rozdzielnicy, GSU, instalacji odgromowej czy przyszłej fotowoltaiki.
- Za mała otulina betonowa, przez co element jest gorzej chroniony przed korozją i uszkodzeniem.
- Brak dokumentacji fotograficznej, więc po zalaniu nikt już nie wie, gdzie dokładnie biegnie uziom.
- Traktowanie RCD albo SPD jako zamiennika uziemienia, chociaż to są tylko uzupełniające warstwy ochrony.
Najbardziej podstępny błąd to ten, który nie daje od razu objawów. Instalacja może działać, dom może być oddany, a problem wyjdzie dopiero przy rozbudowie o PV, przy audycie ochrony odgromowej albo podczas pomiarów okresowych. Wtedy okazuje się, że system nie ma sensownej rezerwy na przyszłość i trzeba wracać do rozwiązań kompromisowych.
Właśnie dlatego lubię proste zasady: jeden spójny projekt, jasne wyprowadzenia, porządna ciągłość i rysunek wykonawczy. To naprawdę zmniejsza liczbę późniejszych niespodzianek.
Ile to kosztuje i jak zaplanować budżet
Jeśli patrzę wyłącznie na koszt robocizny, rynek bywa całkiem przewidywalny. W 2026 roku spotyka się stawki rzędu 39-58 zł za metr bieżący za sam montaż. Do tego dochodzi materiał, czyli najczęściej bednarka lub inny element stalowy, który zwykle kosztuje orientacyjnie 10-20 zł za metr, zależnie od przekroju, powłoki i dostawcy.Żeby nie rzucać samymi stawkami jednostkowymi, warto spojrzeć na przykład. To nie jest wycena, tylko prosty szacunek na podstawie rynkowych widełek.
| Przykładowy obwód fundamentu | Robocizna | Materiał | Budżet orientacyjny |
|---|---|---|---|
| 100 mb | 3 900-5 800 zł | 1 000-2 000 zł | 5 000-7 800 zł |
| 130 mb | 5 070-7 540 zł | 1 300-2 600 zł | 6 400-10 100 zł |
Z mojego doświadczenia najrozsądniej działa podejście: najpierw przygotować solidną bazę uziemiającą, a dopiero potem dokładać kolejne urządzenia i zabezpieczenia. To zwykle tańsze niż odwrotny scenariusz, w którym każdy nowy system wymaga osobnego ratowania instalacji.
Co dopiąć przed betonem, żeby nie wracać do przeróbek
Najczęściej powtarzam inwestorom jedną rzecz: po zalaniu betonu nie poprawia się już geometrii uziomu, tylko zwykle ratunkowo dokłada się inne elementy. Dlatego przed betonowaniem warto zamknąć kilka spraw na czysto.
- Ustal miejsce głównej szyny uziemiającej i trasę przewodu do rozdzielnicy.
- Przewidź wyprowadzenia pod instalację odgromową, fotowoltaikę i ewentualny magazyn energii.
- Zrób zdjęcia całego układu przed zalaniem, najlepiej z widocznym kontekstem budynku.
- Poproś o szkic powykonawczy, nawet jeśli na etapie budowy wydaje się zbędny.
- Zapewnij pomiar po wykonaniu i zachowaj protokół razem z dokumentacją instalacji elektrycznej.
Najlepszy moment na dopięcie tego tematu to projekt fundamentu, a nie odbiór domu. Gdy myśli się o uziemieniu razem z rozdzielnicą, ochroną przepięciową i przyszłą rozbudową energetyczną budynku, cały system staje się prostszy, bezpieczniejszy i tańszy w utrzymaniu. I właśnie tak lubię patrzeć na ten element: nie jak na koszt, tylko jak na bazę, która oszczędza wiele problemów w kolejnych latach.
