Najważniejsze informacje o tym elemencie uziemienia
- Najczęściej spotkasz wersje ocynkowane, miedziowane i nierdzewne, a wybór zależy głównie od warunków korozyjnych.
- W praktyce popularne są przekroje 25x4 mm i 30x4 mm, choć dobór zawsze powinien wynikać z projektu i środowiska pracy.
- Najtańszy materiał nie zawsze wygrywa, bo o trwałości decydują też połączenia, ciągłość układu i pomiary.
- W instalacjach PV, rozdzielnicach i ochronie odgromowej ten element spina metalowe części z główną szyną uziemiającą.
- Jeśli układ ma działać latami, montaż trzeba planować przed wykończeniem budynku, a nie po fakcie.
Czym jest ten płaskownik i po co w ogóle go stosować
W praktyce to przewodzący element o dużej powierzchni styku, który tworzy drogę dla prądu uszkodzeniowego, przepięcia albo wyładowania atmosferycznego. Nie pracuje jak zwykły przewód zasilający, tylko jako część systemu ochrony: ma odprowadzić niebezpieczny ładunek tam, gdzie nie zrobi szkody ludziom ani urządzeniom.
To ważne rozróżnienie, bo w instalacji elektrycznej nie chodzi tylko o samo podłączenie metalowych części. Liczy się wyrównanie potencjałów, czyli takie połączenie elementów przewodzących, aby nie pojawiały się między nimi groźne różnice napięć. Z tego powodu ten płaskownik łączy się nie tylko z uziomem, ale też z szyną GSU, obudowami rozdzielnic, konstrukcjami wsporczymi i innymi metalowymi elementami.Ja patrzę na to bardzo pragmatycznie: jeśli układ ma zabezpieczyć dom, magazyn energii albo instalację PV, to najpierw musi mieć sensowną drogę do ziemi, dopiero później można mówić o reszcie ochrony. To prowadzi do pytania, gdzie ten element ma największy sens w praktyce.
Gdzie bednarka naprawdę pracuje najlepiej
Najczęściej spotykam ją w trzech miejscach: w uziomie fundamentowym, w uziomie otokowym oraz jako element połączeń wyrównawczych przy rozdzielnicach i instalacjach fotowoltaicznych. Każde z tych zastosowań rozwiązuje trochę inny problem, ale cel pozostaje ten sam: odprowadzić energię zakłócającą i ustabilizować potencjał całego układu.
| Zastosowanie | Co robi | Kiedy ma sens | Na co uważać |
|---|---|---|---|

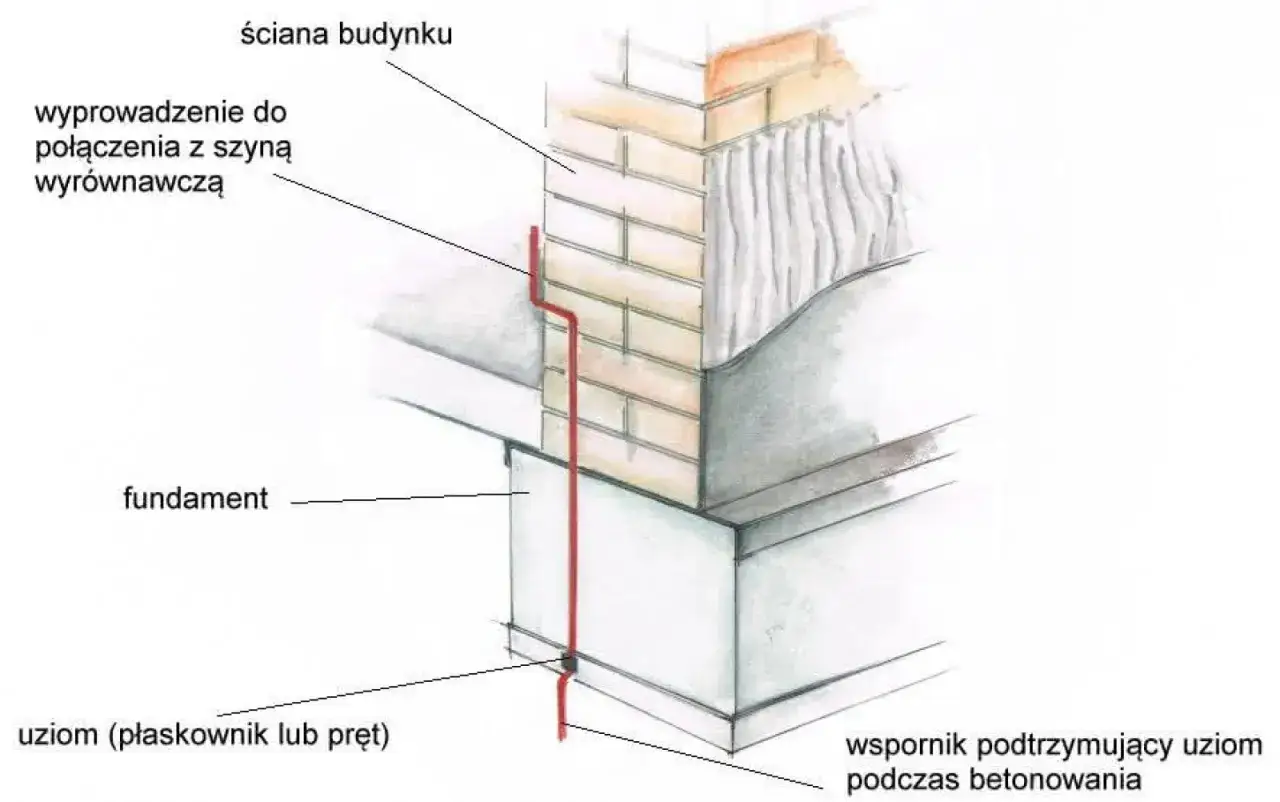

| Uziom fundamentowy | Tworzy trwałe połączenie z gruntem już na etapie budowy | Przy nowym domu, hali albo obiekcie z dobrze zaplanowaną konstrukcją | Trzeba go przewidzieć przed wylaniem betonu, bo później korekta jest trudna albo niemożliwa |
| Uziom otokowy | Obiega budynek i poprawia skuteczność uziemienia, gdy fundament nie wystarcza | Gdy grunt, hydroizolacja lub konstrukcja utrudniają wykonanie uziomu fundamentowego | W gruncie rośnie znaczenie odporności na korozję i jakości połączeń |
| Instalacja PV i rozdzielnice | Łączy konstrukcje, obudowy i szyny ochronne z układem uziemiającym | Przy falownikach, konstrukcjach dachowych, magazynach energii i złączach kontrolnych | Nie wolno mylić samego uziemienia z ochronnikiem przeciwprzepięciowym, bo to dwa różne elementy układu |
W instalacjach fotowoltaicznych ten temat jest szczególnie ważny, bo metalowa konstrukcja, przewody DC, falownik i ograniczniki przepięć muszą współpracować jako jeden system. Jeśli uziemienie jest przypadkowe, skuteczność ochrony spada mimo tego, że na papierze wszystko wygląda poprawnie. Kiedy miejsce zastosowania jest już jasne, trzeba dobrać właściwy materiał i przekrój.
Jak dobrać materiał i przekrój bez zgadywania
Najczęstszy błąd to myślenie, że wystarczy kupić „coś grubszego” i problem znika. W praktyce ważniejsze są trzy rzeczy: środowisko pracy, odporność korozyjna i sposób połączenia z resztą instalacji. W suchym i dobrze chronionym gruncie wystarczy rozsądny wariant ocynkowany, ale w trudniejszych warunkach lepiej od razu celować w rozwiązanie trwalsze.
| Wariant | Typowy przekrój | Zalety | Ograniczenia |
|---|---|---|---|
| Ocynkowana ogniowo | 25x4 mm, 30x4 mm | Najpopularniejsza, relatywnie tania, dobra do wielu domowych i przemysłowych zastosowań | W gruncie i przy wilgoci wymaga kontroli korozji oraz poprawnych złączy |
| Miedziowana | Najczęściej 25x4 mm | Bardzo dobra odporność na korozję, chętnie wybierana tam, gdzie liczy się długowieczność | Wyraźnie droższa i trzeba uważać na niekorzystne połączenia z cynkiem |
| Nierdzewna | Zależnie od systemu | Najlepsza w trudnych warunkach korozyjnych i tam, gdzie planuje się wieloletnią eksploatację | Najdroższa, dlatego nie ma sensu stosować jej „na zapas” bez uzasadnienia |
Jeśli instalacja ma pracować w ziemi, przy fundamentach albo w pobliżu elementów narażonych na wilgoć, ja zawsze sprawdzam nie tylko przekrój, ale też sposób łączenia i warunki korozyjne. Sama specyfikacja jednak nie wystarczy, jeśli układ zostanie ułożony byle jak.
Jak ją ułożyć, żeby instalacja działała latami

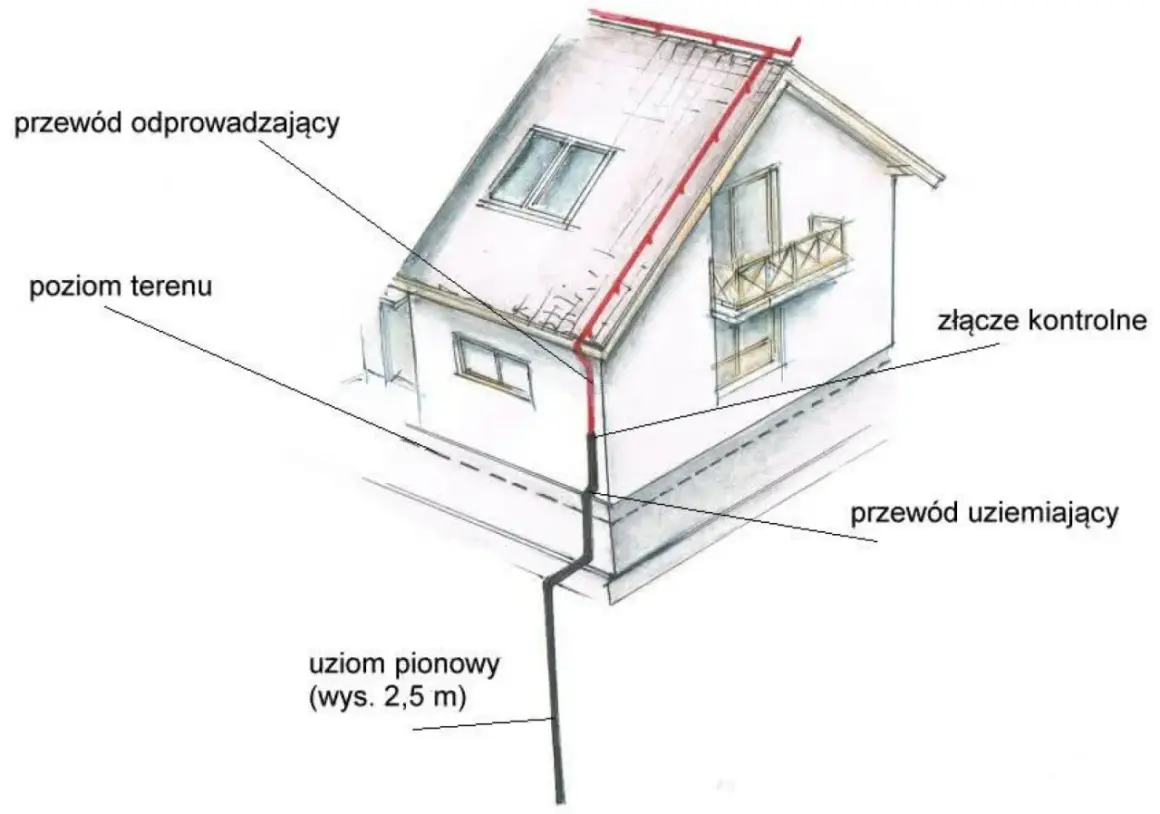

Przy montażu liczy się ciągłość, możliwie krótka trasa i jak najmniejsza liczba połączeń. Każde dodatkowe łącze to potencjalny punkt słabszy mechanicznie albo korozyjnie, więc nie warto mnożyć elementów bez potrzeby. Złącza kontrolne są przydatne, ale tylko wtedy, gdy są prawidłowo dobrane i da się je później sprawdzić.
- Najpierw planuję przebieg elementu, zanim pojawi się tynk, kostka albo beton.
- Potem dobieram sposób połączenia tak, aby był trwały i odporny na korozję.
- W miejscach przejść przez ścianę, posadzkę lub grunt stosuję ochronę mechaniczną.
- Unikam bezpośredniego łączenia miedzi z cynkiem bez przemyślanego rozwiązania pośredniego.
- Na końcu wykonuję pomiar ciągłości i rezystancji uziemienia.
Bardzo ważny jest też etap budowlany. W uziomie fundamentowym nie ma komfortu poprawiania po związaniu betonu, więc decyzje trzeba zamknąć wcześniej. Z kolei przy uziomie otokowym trzeba zadbać o odpowiednią głębokość, trasę i zabezpieczenie przed uszkodzeniem podczas prac ziemnych. Na tym etapie pojawia się jeszcze jedna rzecz: koszt, który zależy od wielu zmiennych.
Ile to kosztuje i gdzie znikają pieniądze
Sam materiał zwykle nie jest największą pozycją w budżecie. W praktyce więcej potrafią kosztować złącza, zaciski, szyny wyrównawcze, wykopy, przepusty oraz pomiary odbiorcze. To dlatego na uziemieniu nie warto oszczędzać wyłącznie na pierwszym etapie zakupowym, bo później najdroższa bywa poprawka.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę najmocniej |
|---|---|---|
| Stal ocynkowana 30x4 mm | Około 10-20 zł/m | Forma sprzedaży, długość odcinka, hurt czy detal |
| Miedziowana 25x4 mm | Około 30-35 zł/m | Grubość warstwy miedzi, marka, dostępność |
| Nierdzewna | Zwykle wyraźnie więcej niż wariant ocynkowany | Skład stali i przeznaczenie do trudnych warunków |
| Złącza, obejmy, szyny GSU | Od kilkudziesięciu do kilkuset zł za element | Rodzaj połączenia, materiał i klasa odporności |
| Montaż i pomiary | Często więcej niż sam materiał | Dostęp do terenu, zakres robót i liczba punktów pomiarowych |
Jeśli ktoś proponuje najtańszy wariant bez pytania o grunt, projekt i plan pomiarów, traktuję to jako sygnał ostrzegawczy. Różnica między „działa dziś” a „działa za 15 lat” najczęściej siedzi właśnie w tych detalach. Nawet dobry materiał nie uratuje jednak złego wykonania, więc trzeba znać typowe błędy.
Najczęstsze błędy, które robią z dobrego uziemienia słaby układ
Najbardziej kosztowne pomyłki nie wyglądają efektownie. To zwykle drobiazgi: zły materiał, brak ciągłości, przypadkowe połączenia albo rezygnacja z pomiarów. W praktyce właśnie one decydują o tym, czy układ będzie bezpieczny, czy tylko formalnie „zamknięty” w dokumentacji.
- Dobór zbyt słabego materiału do warunków gruntowych i wilgotnościowych.
- Łączenie elementów bez uwzględnienia korozji galwanicznej.
- Zbyt wiele połączeń zamiast krótkiego, czytelnego przebiegu.
- Brak złącza kontrolnego tam, gdzie później trzeba wykonać pomiar.
- Traktowanie ogranicznika przepięć jako zamiennika prawidłowego uziemienia.
- Pominięcie metalowych elementów, które też powinny być objęte połączeniem wyrównawczym.
Z mojego punktu widzenia najgorszy błąd to poprawianie wszystkiego po wykończeniu budynku. Wtedy nawet prosty problem robi się drogi i czasochłonny. Jeśli chcesz podejść do tematu rozsądnie, zanim zamówisz materiał, sprawdź jeszcze kilka rzeczy.
Co warto sprawdzić zanim zamówisz materiał
Najpierw odpowiedz sobie, czy układ będzie oparty na fundamencie, czy potrzebujesz uziomu otokowego. To od razu zawęża wybór materiału, miejsca prowadzenia i rodzaju połączeń. Potem sprawdź, czy instalacja ma współpracować z fotowoltaiką, ochroną odgromową i rozdzielnicą główną, bo wtedy wszystkie te elementy trzeba połączyć w jeden logiczny system.Warto też zaplanować dostęp do punktów kontrolnych, bo bez pomiarów nie da się uczciwie ocenić, czy układ działa tak, jak powinien. Ja zawsze zakładam jedną prostą zasadę: lepiej poświęcić trochę więcej czasu na projekt i dobór złączy, niż później wracać do uziemienia po zakończeniu całej inwestycji. Jeśli podejdziesz do tego w ten sposób, cały układ będzie nie tylko poprawny technicznie, ale też po prostu przewidywalny w eksploatacji.
